Teradek Ranger MK II 750 TX/RX (V-Mount)
Présentation Teradek Ranger MK II 750 TX/RX (V-Mount)

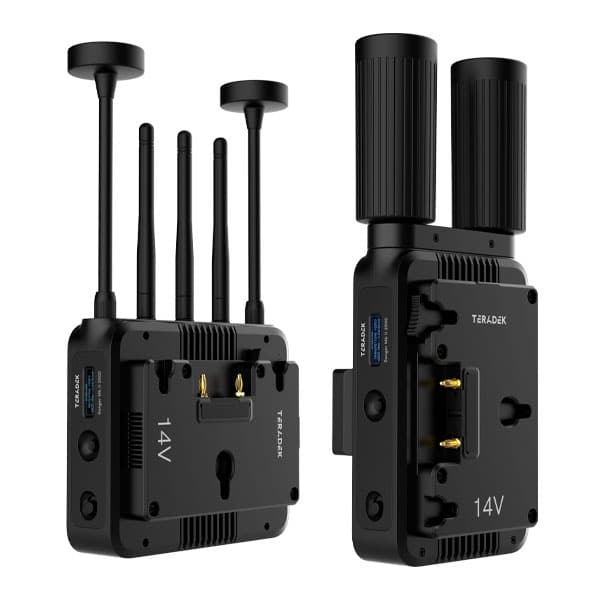

Teradek Ranger MK II 750 TX/RX (V-Mount) est un kit de transmission sans fil qui comprend un transmetteur et un émetteur MK II 750.
Existe également en version Gold-Mount ou sans monture.
Teradek Ranger MK II 750 TX (V-Mount)
Transmettez des vidéos 4K jusqu’à 750′ avec le transmetteur sans fil Teradek Ranger MK II 750 TX (V-Mount). Pensé pour les applications broadcast, événementielles, drones et portables, il peut recevoir de la vidéo jusqu’à 4K60 sur HDMI ou 12G-SDI avec prise en charge HDR 10 bits et transmettre de la vidéo jusqu’à 4K60 sur une large plage sans fil de 4,9 à 6,4 GHz, y compris les bandes sous licence et sans licence du spectre U-NII 5 de 6 GHz. Il est également doté d’une sortie en boucle SDI pour le contrôle local, d’une antenne horizontale et d’une antenne verticale de type N.
Ranger MK II 750 TX (V-Mount) prend en charge la transmission de vidéos jusqu’à 4K60 vers un maximum de six récepteurs et dispose d’un cryptage AES-256 intégré qui protège vos vidéos. Il peut transmettre des vidéos sans perte visuelle à n’importe quel récepteur de la série Ranger avec un délai nul. Il fonctionne avec une application Launchpad sur PC ou portable (iOS ou Android) qui se connecte facilement via Bluetooth 5. Ces deux applications fournissent un analyseur de spectre, des outils de sélection de canaux et une configuration à distance.
L’unité est alimentée par une entrée CC à 2 broches ou par la plaque de batterie V-Mount incluse, et des filetages de montage 1/4″-20 et M3 permettent de monter votre émetteur sur une variété de caméras, de cages ou de rigs.
Teradek Ranger MK II 750 RX (V-Mount)
Transmettez des vidéos 4K jusqu’à 750′ avec le récepteur sans fil Teradek Ranger MK II 750 RX (V-Mount). Pensé pour les applications broadcast, événementielles, drones et portables, il peut recevoir ce récepteur des vidéos jusqu’à 4K60 sur une large plage sans fil de 4,9 à 6,4 GHz, y compris les bandes sous licence et sans licence du spectre U-NII 5 de 6 GHz, et il peut émettre des vidéos jusqu’à 4K60 sur HDMI ou 12G-SDI avec une prise en charge HDR de 10 bits. Il est également doté de cinq antennes externes.
Associée à un émetteur Ranger, il peut recevoir des vidéos jusqu’à 4K60 avec jusqu’à cinq autres récepteurs. Le cryptage AES-256 intégré protège vos vidéos des regards indiscrets. Il peut recevoir des vidéos sans perte visuelle de n’importe quel récepteur de la série Ranger sans aucun délai. Il fonctionne avec une application Launchpad sur PC ou portable (iOS ou Android) qui se connecte facilement via Bluetooth 5. Ces deux applications fournissent un analyseur de spectre, des outils de sélection de canaux et une configuration à distance.
L’unité est alimentée par une entrée CC à 2 broches ou par la plaque de batterie V-Mount incluse, et des filetages de montage 1/4″-20 et M3 permettent de monter votre émetteur sur une variété de caméras, de cages ou de rigs.
Points forts Ranger MK II 750 TX/RX
- Prise en charge des bandes de fréquences de 4,9 à 6,4 GHz
- Transmission vidéo jusqu’à 750′
- Transmission sans perte et sans délai
- Prise en charge du HDR 4K60 10 bits 4:2:2
- Plaque de batterie à montage en V
- Entrée 12G-SDI et HDMI, sortie SDI
- Transmission jusqu’à 6 x RX
- Compatible avec tous les appareils de la série Ranger
- Cryptage AES-256, 2 x antennes
- Application Launchpad, analyseur de spectre
-
Ranger MK II 750 TX
- 2 x N-Type Antenna
- V-Mount Battery Plate
-
Ranger MK II 750 RX
- 5 x 2 dBi Antenna
- V-Mount Battery Plate
Inputs / Outputs
| Antenna I/O | 2 x RP-SMA Female |
| Video I/O | 1 x HDMI 2.0 Input 1 x BNC (12G-SDI) Input 1 x BNC (12G-SDI) Loop Output |
| Embedded Audio | HDMI: 2-Channel SDI: 2-Channel |
| Audio I/O | None |
| Power I/O | 1 x LEMO 2-Pin (28 VDC) Input |
| Other I/O | 1 x USB-C (Firmware) Input |
| Encryption | 256-Bit AES |
Wireless
| Wireless Range | 750′ / 228.6 m (Line-of-Sight) |
| Channel Bandwidth | 40 MHz, 20 MHz |
| Frequency Range | US: 5.92 to 6.42 GHz US: 4.85 to 5.15 GHz US: 5.35 to 5.47 GHz US: 5.85 to 5.92 GHz Non-DFS Frequencies US: 5.15 to 5.25 GHz US: 5.72 to 5.85 GHz DFS Frequencies US: 5.25 to 5.35 GHz US: 5.47 to 5.72 GHz |
| Latency | < 0.01 ms |
| RF Power | 23 dBm |
| Wi-Fi | None |
| Bluetooth | 5.0 LE |
| Mobile App Compatible | Yes: Android & iOS Functionality: Adjust Settings, Remote Control, Setup, View Live Feed *As of February, 2023: Check with manufacturer for the most up-to-date compatibility |
Format Support
| Video Format | HDMI (8/10-Bit 4:4:4/4:2:2 RGB, YCC) UHD 4K: 60/59.94/50/30/29.97/25/24/23.98 1080p: 60/59.94/50/30/29.97/25/24/23.98 1080PsF: 30/29.97/25/24/23.98 1080i: 60/59.94/50 720p: 60/59.94/50 576p: 60/59.94/50 480p: 60/59.94/50 576i: 60 480i: 59.94 SDI (10-Bit 4:2:2 YCC) UHD 4K: 60/59.94/50/30/29.97/25/24/23.98 1080p: 60/59.94/50/30/29.97/25/24/23.98 1080i: 60/59.94/50 720p: 60/59.94/50 576p: 60/59.94/50 576i: 50 480p: 60/59.94/50 480i: 59.94 |
| Video Standard Compliance | SMPTE 424M |
| Audio Format | 2-Channel 24-Bit 48 kHz |
| Wireless Video Compression | Uncompressed |
| Timecode Support | Yes |
Power
| DC Input Power | 6 to 28 VDC |
| Battery Type | 1 x V-Mount |
| Power Consumption | 12 W |
Mounting
| Mounting | 1 x 1/4″-20 Female |
Environmental
| Operating Temperature | 32 to 72°F / 0 to 40°C |
General
| Material of Construction | Aluminum, Polycarbonate |
| Dimensions | 5.9 x 3.6 x 1.2″ / 149 x 91 x 30 mm |
| Weight | 19.2 oz / 544 g |
Teradek Ranger MK II 750 12G-SDI/HDMI Wireless Receiver (V-Mount) Specs
Inputs / Outputs
| Antenna I/O | 5 x RP-SMA Female |
| Video I/O | 1 x HDMI 2.0 Output 1 x BNC (12G-SDI) Output |
| Embedded Audio | HDMI: 2-Channel SDI: 2-Channel |
| Audio I/O | None |
| Power I/O | 1 x LEMO 2-Pin (28 VDC) Input |
| Other I/O | 1 x USB-C (Firmware) Input |
| Encryption | 256-Bit AES |
Wireless
| Wireless Range | 750′ / 228.6 m (Line-of-Sight) |
| Channel Bandwidth | 40 MHz, 20 MHz |
| Frequency Range | US: 5.92 to 6.42 GHz US: 4.85 to 5.15 GHz US: 5.35 to 5.47 GHz US: 5.85 to 5.92 GHz Non-DFS Frequencies US: 5.15 to 5.25 GHz US: 5.72 to 5.85 GHz DFS Frequencies US: 5.25 to 5.35 GHz US: 5.47 to 5.72 GHz |
| Latency | < 0.01 ms |
| RF Power | 21 dBm |
| Wi-Fi | None |
| Bluetooth | 5.0 LE |
| Mobile App Compatible | Yes: Android & iOS Functionality: Adjust Settings, Remote Control, Setup, View Live Feed *As of February, 2023: Check with manufacturer for the most up-to-date compatibility |
Format Support
| Video Format | HDMI (8/10-Bit 4:4:4/4:2:2 RGB, YCC) UHD 4K: 60/59.94/50/30/29.97/25/24/23.98 1080p: 60/59.94/50/30/29.97/25/24/23.98 1080PsF: 30/29.97/25/24/23.98 1080i: 60/59.94/50 720p: 60/59.94/50 576p: 50 480p: 60/59.94 576i: 60 480i: 59.94 SDI (10-Bit 4:2:2 YCC) UHD 4K: 60/59.94/50/30/29.97/25/24/23.98 1080p: 60/59.94/50/30/29.97/25/24/23.98 1080i: 60/59.94/50 720p: 60/59.94/50 576p: 50 576i: 50 480p: 60/59.94 480i: 59.94 |
| Video Standard Compliance | SMPTE ST-2081-1 |
| Audio Format | 2-Channel 24-Bit 48 kHz |
| Wireless Video Compression | Uncompressed |
| Timecode Support | Yes |
Power
| DC Input Power | 6 to 28 VDC |
| Battery Type | 1 x V-Mount |
| Power Consumption | 18 W |
Mounting
| Mounting | 1 x 1/4″-20 Female 1 x 3/8″-16 Female |
Environmental
| Operating Temperature | 32 to 72°F / 0 to 40°C |
General
| Material of Construction | Aluminum, Polycarbonate |
| Dimensions | 5.5 x 5.2 x 1.2″ / 140 x 133 x 30 mm |
| Weight | 23.2 oz / 658 g |
