Sony DWR-R02DN – Récepteur Sans Fil Numérique
Présentation du Sony DWR-R02DN

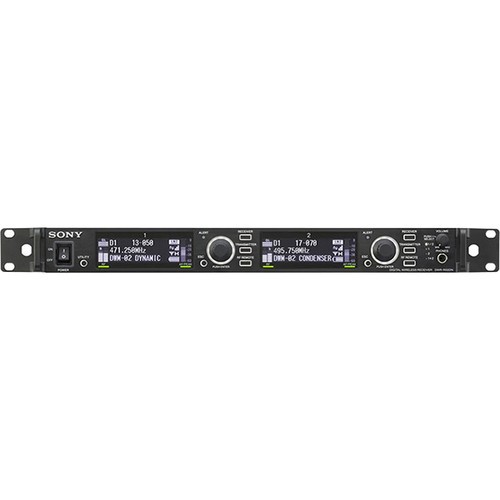

Le Sony DWR-R02DN est un récepteur à deux canaux à montage sur rack de 19″ (taille 1U). Il fait partie de la série DWX N, qui offre un fonctionnement haute qualité entièrement numérique, une latence audio plus courte et un mode de transmission RF plus fiable, ce qui en fait l’outil idéal pour une grande variété d’applications de haute qualité, notamment la diffusion de contenus tournés en studio, de pièces de théâtre et de concerts.
Le système de la série DWX N, qui se compose d’un émetteur de poche DWT-B01N, d’un microphone DWM-02N et d’un récepteur DWR-R02DN, offre une qualité exceptionnelle de transmission sans fil audio numérique 24 bits. Grâce à un codec amélioré et à un nouveau matériel, il est en mesure de fournir une qualité sonore audio supérieure avec une faible latence audio.
La série DWX N fonctionne avec le logiciel de commande Sony Wireless Studio 4.2 (ou version ultérieure) pour PC et avec Wireless Studio Mobile pour smartphone*, permettant aux utilisateurs de commander le système en toute flexibilité. Il est possible de contrôler à distance jusqu’à 82 émetteurs grâce à la fonction Cross Remote™ associée à l’unité de commande à distance RMU-01.
Points forts du Sony DWR-R02DN
Trois modes de codec conçus pour une grande variété d’applications
Le MODE1 assure la compatibilité avec les applications de la série DWX, le MODE2 offre une qualité sonore supérieure et une faible latence idéale pour les applications de théâtre, de tournées et broadcast, et le MODE3 garantit une transmission RF plus fiable, idéale pour les applications de discours.
Faible latence audio et son de haute qualité
Le MODE2 offre une plus grande qualité audio avec un convertisseur A/N atteignant un taux d’échantillonnage de 96 kHz et une très faible latence audio de 1,5 msec**.
Des transmissions RF plus fiables avec une plage de fonctionnement élargie
Le MODE3 est optimisé pour une transmission fiable en évitant la perte de signal due aux interférences et grâce à une correction d’erreur supplémentaire
Compatibilité avec la série DWX
Le MODE1 offre le même la même qualité élevée, la même fiabilité et la même faible latence audio que la série DWX précédente.
Fonctionnement large bande
Le récepteur fonctionne sur une large bande passante de 470 MHz à 710 MHz (selon la région).
Contrôle via smartphone*
Le logiciel Wireless Studio Mobile permet aux utilisateurs de contrôler à distance les systèmes de la série DWX N via un smartphone.
Remarques
* Systèmes d’exploitation pris en charge par Wireless Studio Mobile : iOS version 8.0 ou ultérieure et Android version 4.1 ou ultérieure. Le fonctionnement n’est pas garanti sur tous les smartphones.
**Sortie analogique, 2,5 msec en sortie numérique
REMARQUE : ce modèle est disponible en plusieurs versions pour s’adapter à la plage de fréquences la plus large possible. Veuillez vous référer aux spécifications techniques pour plus d’informations.
Spécifications techniques
| Interface sans fil | WiDIF-HP |
|---|---|
| Type d'oscillateur | Synthétiseur PLL à cristal |
| Type de réception | True Diversity |
| Système de circuit | Double superhétérodyne |
| Type d'antenne | Amovible |
| Connecteur d'entrée d'antenne | BNC-R, 50 Ω (x2) |
| Sortie en cascade d'antenne | BNC-R, 50 Ω (x2) |
| Fréquences porteuses : UC7 | de 470,125 MHz à 541,875 MHz (chaînes de télévision 14 à 25), paliers de 25 kHz de 566,125 MHz à 637,875 MHz (chaînes de télévision 30 à 41, sauf la chaîne 37), paliers de 25 kHz de 638,125 MHz à 697,875 MHz (chaînes de télévision 42 à 51), paliers de 25 kHz |
| Fréquences porteuses : CEZ | de 470,025 MHz à 542,000 MHz (chaînes de télévision 21 à 29), paliers de 25 kHz de 566,025 MHz à 630,000 MHz (chaînes de télévision 33 à 40), paliers de 25 kHz de 638,025 MHz à 710,000 MHz (chaînes de télévision 42 à 50), paliers de 25 kHz |
| Fréquences porteuses : J | WL : de 470,150 MHz à 542,000 MHz (chaînes de télévision 13 à 24), paliers de 25 kHz WM : de 566,025 MHz à 638,000 MHz (chaînes de télévision 29 à 40), paliers de 25 kHz WH : de 638,025 MHz à 713,850 MHz (chaînes de télévision 41 à 52 et 53), paliers de 25 kHz G : 1240,150 MHz à 1251,825 MHz, 1253,175 MHz à 1259,850 MHz, paliers de 25 kHz |
| Réponse en fréquence | 20 Hz à 22 kHz (typique) |
| Plage dynamique | 106 dB ou plus (typique) (en moyenne pondérée, T.H.D = 1 %) |
| Distorsion (T. H. D) | MODE1, MODE2 : 0,03 % ou moins, MODE3 : 0,3 % ou moins |
| Délai audio | MODE1 ; 1,9 msec（total : 3,4 msec）（sortie analogique）, 1,9 msec（total : 3,4 msec）（sortie numérique) MODE2 : 0,5 msec（total : 1,5 msec）（sortie analogique）, 1,5 msec（total : 2,5 msec) (sortie numérique) MODE3 : 1,9 msec（total : 4 msec）（sortie analogique）, 2,8 msec（total : 4,9 msec）（sortie numérique） |
| Sortie analogique | BAL : XLR-3-32 (mâle), 47 Ω ou moins (× 2), niveau de sortie (0 dBu = 0,775 Vrms) BAL : référence -22 dBu maximum/-58 dBu (en cas de sortie MIC) BAL : référence +24 dBu maximum/-12 dBu (en cas de sortie LINE) |
| Sortie numérique | XLR-3-32 (mâle), 110 Ω (× 2) / BNC-R, 75 Ω (× 2), niveau de sortie de référence : -36 dBFS |
| Sortie casque | Jack stéréo Ø 6,3 mm |
| Connecteurs d'entrée/sortie WORD SYNC | Connecteur d'entrée : BNC-R avec interrupteur à terminaison 75 Ω, connecteur de sortie : BNC-R, Word Sync externe : de 32 kHz à 96 kHz |
| Commande à distance sans fil | Cross Remote (conforme à la norme IEEE802.15.4 à 2,4 GHz) |
| Connecteur LAN | Prise modulaire RJ-45 100BASE-TX : Conforme à la norme IEEE802.3u |
| Affichage | OLED |
| Alimentation requise | CA : 100 à 240 V, 0,4 A ou moins / CC : 12 V, 1,6 A ou moins |
| Température de fonctionnement | De 0 °C à 50 °C |
| Température de stockage/transport | De -20 °C à +60 °C |
| Dimensions | 482 x 44 x 335 mm (L x H x P) |
| Poids du corps | Env. 3,6 kg (avec l'antenne fixée) |
| Accessoires fournis | Antenne fouet (2) Câble d'alimentation secteur (1) Pied (4) Manuel d'utilisation (CD-ROM) (1) Logiciel PC de contrôle (CD-ROM) (1) |
