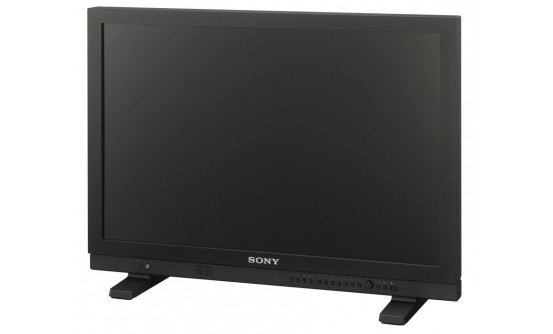

Sony LMD-A240 – Moniteur 24″ FullHD

Résolution WUXGA et design pratique sont au programme du nouveau moniteur LCD de la série LMD-A, le LMD-A 240. Le poids a été réduit avec brio, la profondeur tout autant. Plus que la praticité, la consommation énergétique a trouvé son bonheur en la diminution de plus de 25% d’énergie demandée par rapport aux versions ultérieures.

Le moniteur LMD-A240 propose l’affichage des métadatas de la caméra et de l’objectif et une fonction Picture-and-Picture avec fonction Side-by-Side, Wipe, Blending, Difference et commutation d’entrée automatique. Idéal pour les contrôles de production en direct et sur plateau.

Léger, compact, avec une faible consommation électrique

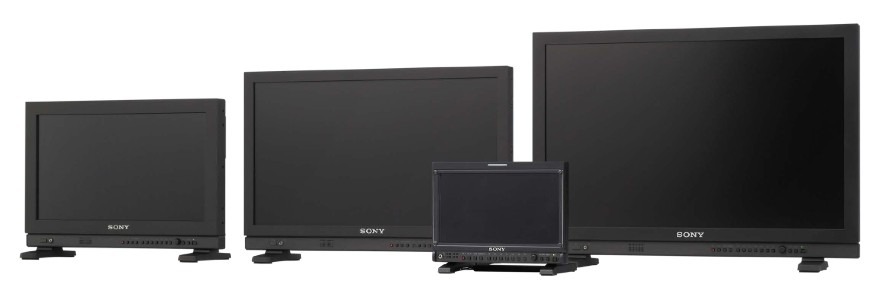

Les moniteurs LMD de la série A bénéficient d’une conception légère et compacte unique. Leur poids est réduit de 12 % à 22 % et la profondeur de plus de 30 % par rapport aux modèles précédents. La consommation électrique de ces modèles est réduite de plus de 25 %. Les utilisateurs apprécient ces qualités économiques et pratiques.

Conversion I/P à faible latence optimisée

Le système de conversion I/P assure l’optimisation automatique du traitement du signal selon les signaux d’entrée, à faible latence (moins de 0,5 champ). Ce système permet aux utilisateurs d’effectuer le montage et la surveillance pour la production Live.

Grand choix d’entrées vidéo

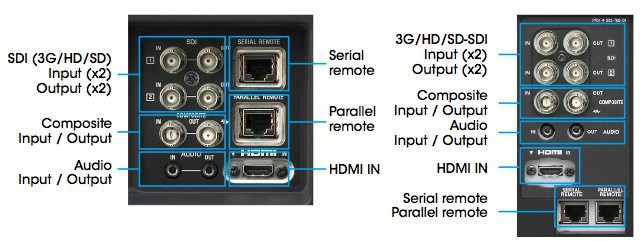

Le moniteur LMD-A240 est équipé d’interfaces d’entrée standard intégrées : 3G/HD/SD-SDI (x2), entrée (x1) HDMI (HDCP) et composite (x1).

Grand choix d’entrées PC

Multiple computer signals can be received via an HDMI/DVI interface; the resolution range is from 640 x 480 to 1920 x 1200 pixels.

Fonction IMD (In-monitor Display)

Avec une fonction de commande à distance externe via Ethernet, les informations tally et les noms des sources des images peuvent être affichés à l’écran. Les moniteurs de la série LMD-A prennent en charge le protocole système TSL. Le système IMD permet d’afficher du texte dans des langues européennes, notamment certains signes comme le tréma et les accents.

Moniteur de forme d’onde, Vector Scope et affichage de la mesure des niveaux sonores

Une forme d’onde et le Vector Scope du signal d’entrée avec la fonction de mesure de niveaux sonores à 2 canaux SDI peuvent être affichés à l’écran. Le moniteur de forme d’onde et le Vector Scope incluent un grand nombre de modes, comme la fonction zoom (dans une zone de 0 à 20 IRE) avec le moniteur de forme d’onde et la fonction zoom (dans les zones de noir) intégrée au Vector Scope pour le réglage de la balance des blancs. La forme d’onde d’une ligne spécifique peut également être affichée. En association avec la fonction Picture-and-Picture, l’affichage de forme d’onde et Vector Scope peuvent contrôler deux signaux de caméras. De plus, un indicateur des niveaux audio peut afficher le signal audio intégré depuis l’entrée SDI ou HDMI. Il permet d’afficher à l’écran les canaux ch1 à ch8 ou ch9 à ch16.

Possibilité de monture VESA et monture à berceau

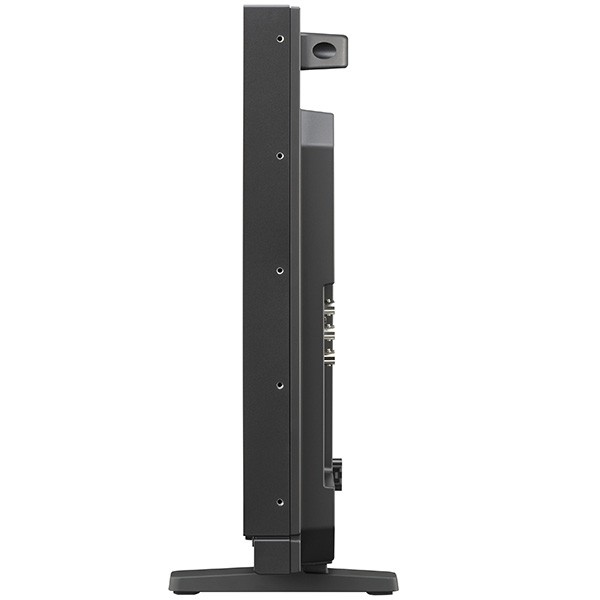

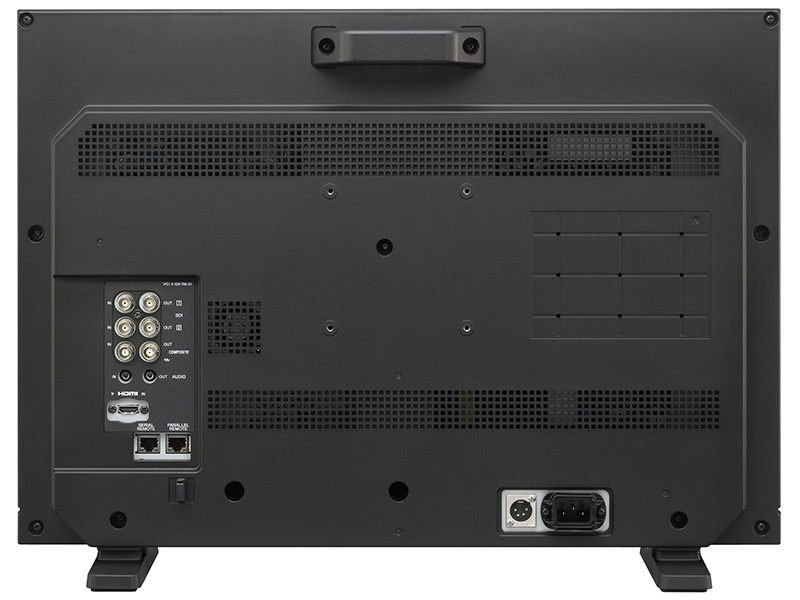

The monitor includes screw holes on its side bezels for yoke mounting. This type of mounting is convenient when installing a monitor to a camera crane or monitor stand. There are also VESA-mount 100‑mm pitch holes on each monitor’s rear panel. The optional SU-561 monitor stand (available separately) providing height and tilt function is also available for this model.

Interface utilisateur et fonctionnement conviviaux

Le moniteur offre de nombreuses fonctionnalités supplémentaires : affichage du timecode (prise en charge de LTC/VITC) ; marqueurs de repères de zone, affichage des sous-titres (EIA/CEA-608 et EIA/CEA-708, SDI uniquement), affichage du bar-graph audio à 8 canaux, fonction d’entrée du signal PC via une entrée HDMI et fonction de commande à distance externe.

Homogénéité dans la conception des moniteurs de la série PVM-A

Les moniteurs de la série LMD-A offrent les mêmes fonctions et la même efficacité opérationnelle que les moniteurs de la série PVM-A. De plus, ils partagent une conception du panneau de commande cohérente. Autrement dit, ces deux types d’écran peuvent être exploités et contrôlés de la même manière.

Aide à la mise au point de la caméra

The LMD-A240 monitor can control the aperture level of a video signal, and display images on the screen with sharpened edges to help camera focus operation. Further to this, the sharpened edges can be displayed in user-selectable colours (white, red, green, blue, and yellow) for more precise focusing.

Fonction timecode

Le timecode LTC et VITC peut être affiché en haut ou en bas de l’image.

Lampe Tally à l’écran

Le moniteur dispose d’une fonction Lampe Tally à l’écran à trois couleurs (rouge, vert et jaune).

Fonction de contrôle en réseau

The LMD-A240 has the network control function that allows you to upgrade the monitor software by Ethernet very easily. The network capability will also be utilised for a central control of multiple units in a system environment.

Balance automatique des blancs

Le LMD-A240 utilise une fonction de calibrage de la température des couleurs (balance des blancs) à l’aide d’un logiciel. Cette fonction s’appelle Monitor_AutoWhiteAdjustment. Associée à un ordinateur et à des outils de calibrage disponibles dans le commerce, cette fonction offre un réglage facile de la balance des blancs.

Fonction Picture-and-Picture

La fonction Picture & Picture unique de la série LMD-A240 permet un affichage simultané de deux signaux d’entrée sur l’écran du moniteur. Cette fonction permet de régler facilement les couleurs et les paramètres de cadrage de la caméra. Différents modes sont disponibles : Side-by-Side, Wipe, Blending, Difference et commutation automatique d’entrée. Cette fonction est disponible lors de la réception de signaux SDI synchrones.

Entrée 2K (2048 x 1080) et transfert d’image

Le moniteur LMD-A240 peut afficher l’entrée 2K (résolution 2048 x 1080). Le signal 2K s’affiche de deux manières : en tant qu’image 2K complète sur un écran Full HD (1920 x 1080) ou en tant qu’écran natif 2K avec une fonction de transfert d’image.

Fonction d’affichage des métadatas caméra/objectif et tally à l’écran

Le moniteur LMD-A240 peut afficher les métadatas de la caméra et de l’objectif d’un système de caméra, selon le document SMPTE RDD-18 pour les métadatas d’acquisition pour paramètres de caméras. De plus, ces moniteurs prennent également en charge un sous-ensemble de métadatas privées de Sony. Le moniteur est également équipé d’une fonction tally trois couleurs à l’écran, rouge, verte et jaune. L’affichage tally peut être positionné sur la partie supérieure ou inférieure de l’écran.

Fonctions de conversion d’image anamorphique et description du format actif (AFD)

La fonction de conversion d’image anamorphique du moniteur affiche correctement des signaux 3G/HD-SDI positionnés horizontalement sur un système de caméra sur plateau. Les signaux comprennent deux systèmes principaux : signaux 16:9 1920 x 1080 (1280 x 720) et signaux 17:9 2048 x 1080. Ces signaux peuvent s’afficher correctement sur l’écran du moniteur. La fonction de description du format actif (AFD) lit également l’indicateur de données auxiliaires sur une interface SDI, et peut upconvertir l’image SD pour un affichage automatique sur un écran de résolution Full HD. Ceci est possible en ajustant la résolution et le format d’image.

Affichage de la grille, deux marqueurs de centre et fonctions de basculement

La fonction Affichage de la grille affiche plusieurs lignes verticales et horizontales arbitraires pour aider les utilisateurs à vérifier la composition d’une image. En plus d’un marqueur central 1 standard, un marqueur central 2 est également disponible. Ce deuxième marqueur permet de vérifier plus facilement la mise au point de la partie centrale. La fonction de basculement rétablit l’image inversée pour une visualisation standard, à l’horizontale ou à la verticale.

Paramètre de mise sous tension, voyant de faible alimentation CC et USB 2.0 pour l’alimentation (+5 V, 500 mA)

Le paramètre de mise sous tension permet aux utilisateurs de choisir les options lors de l’allumage du moniteur ; ceci inclut les derniers paramètres de mémoire, paramètres utilisateur et paramètres prédéfinis en usine. Ainsi, les utilisateurs peuvent régler le moniteur de façon précise et rapide. Cette fonction est très utile pour l’équipement de location. L’alimentation CC est disponible dans une plage de 12 V à 17 V. Le voyant d’alimentation clignote lorsque l’alimentation CC est faible. De plus, le port USB 2.0 peut fournir une alimentation 5 V à des périphériques tiers.

Paramètres utilisateur avec verrouillage par mot de passe et raccourcis pour la configuration de la touche de fonction

Lorsque plusieurs utilisateurs partagent le même moniteur, chaque utilisateur peut mémoriser ses données de paramètres et les récupérer à tout moment. Cela permet d’éviter des tâches de réglage répétitives et qui prennent du temps. Lorsque plusieurs utilisateurs partagent le même moniteur, chaque utilisateur peut également inscrire son propre mot de passe pour la température de couleur et les données de paramètres utilisateur. L’utilisateur peut ainsi récupérer correctement les précédentes données de paramètres utilisateur et empêche toute utilisation non autorisée des paramètres pré-réglés. Pour améliorer la vitesse de configuration de la touche de fonction, l’utilisateur peut utiliser un raccourci vers l’écran de menu de réglages en appuyant simplement sur la touche de fonction à plusieurs reprises

Utilitaire de mise à niveau de plusieurs moniteurs

Plusieurs moniteurs PVM-A et LMD-A connectés au même réseau Ethernet peuvent être mis à jour par une opération simple offrant une solution efficace dans les grandes infrastructures.

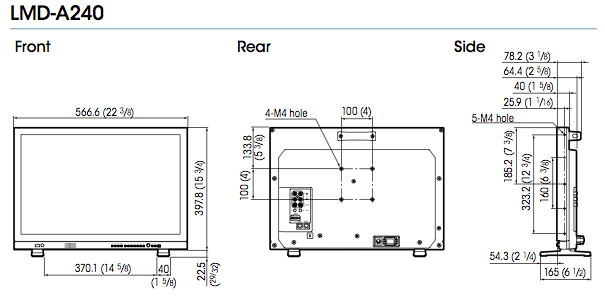

Dimensions
