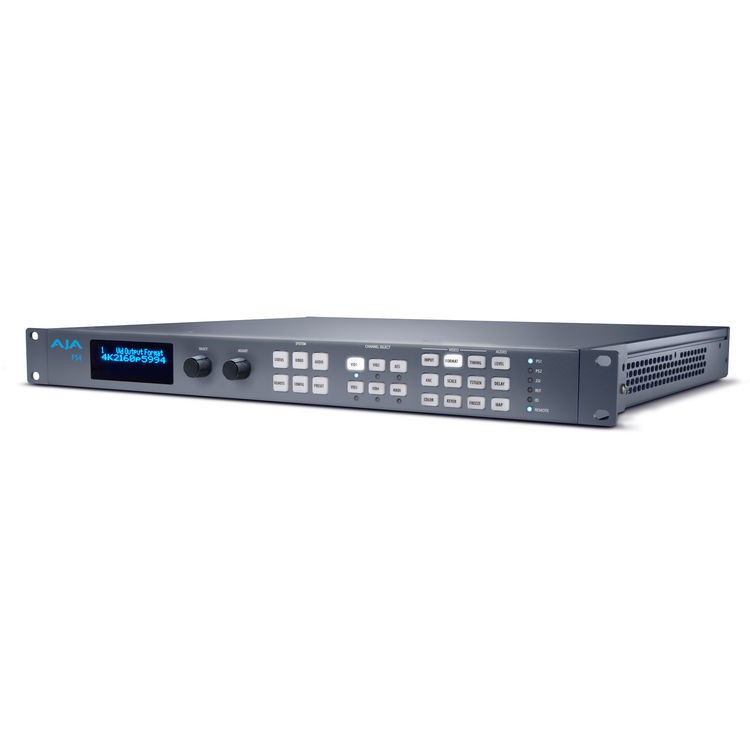

CONVERTISSEUR AJA FS4

La boite à outils 4K ultime

Le FS4 est un synchroniseur d’image et un convertisseur Up-Down-Cross en 4 canaux 2K/HD/SD ou 1 canal 4K/UltraHD. Le fleuron des synchroniseurs d’image et convertisseurs offre une incroyable polyvalence avec une connectivité étendue intégrée dans un élégant rack 1U pour toutes les conversions nécessaires en 4K/UltraHD et en 2K/HD/SD. Offrant un large panel d’options d’entrées sorties audio et vidéo, le FS4 peut effectuer le travail de quatre systèmes séparés en 2K/HD/SD ou bien il combine tous ses processeurs et ses canaux ensemble, avec un maximum de flexibilité pour la productivité en 4K et UltraHD.

Modes simples ou 4 canaux dans un rack 1U
Le FS4 offre deux modes complets de conversion et de traitement de signaux :
Le mode simple canal fournit une panoplies de traitements en 4K/UltraHD et de conversions Up-Down-Cross du 2K, HD au SD.
Le mode quatre canaux offre 4 canaux 2K/HD/SD de conversions simultanées et de mémoire d’image. Le tout dans un élégant chassis 1U pour des connexions hautes densités.

Mode simple canal
Fiabilité sans faille. Puissance de conversion incroyable.

Prestations 4K/UltraHD, traitement d’image et synchronisation sont sur le point de devenir le prochain standard et le FS4 vous y emmène avec une vaste connectivité vidéo incluant les Quad 1.5G, Dual 3G, Quad 3G sur 3G-SDI et 12Gb/6Gb au travers des modules optionnels SFP fibre, 12G-SDI BNC et 12G-SDI LC.
En mode simple canal, le FS4 convertira les signaux HD ou SD en 4K/UltraHD et inversement, avec une immense panoplie de canaux audio via la Fibre, les 3G-SDI, en AES et en MADI au travers d’une matrice 272 x 208 pour des performances audio incroyables.

Mode quatre canaux
Bienvenue dans le mode quatre canaux.
View Architecture
En mode quatre canaux le FS4 offre des conversions multi-canaux avec des traitements simultanés incroyablement étendues pour des signaux 2K/HD et SD. Ces traitements permettent le scaling d’une région de l’image (ROI), des corrections calorimétriques contrôles proc amp, désentrelacement avec prenant en compte les mouvements et bien plus encore.
Densité multi-canal réduite à un rack 1U. Espace, énergie et consommation préservés.

Nouvelle pensée, nouvelle interface

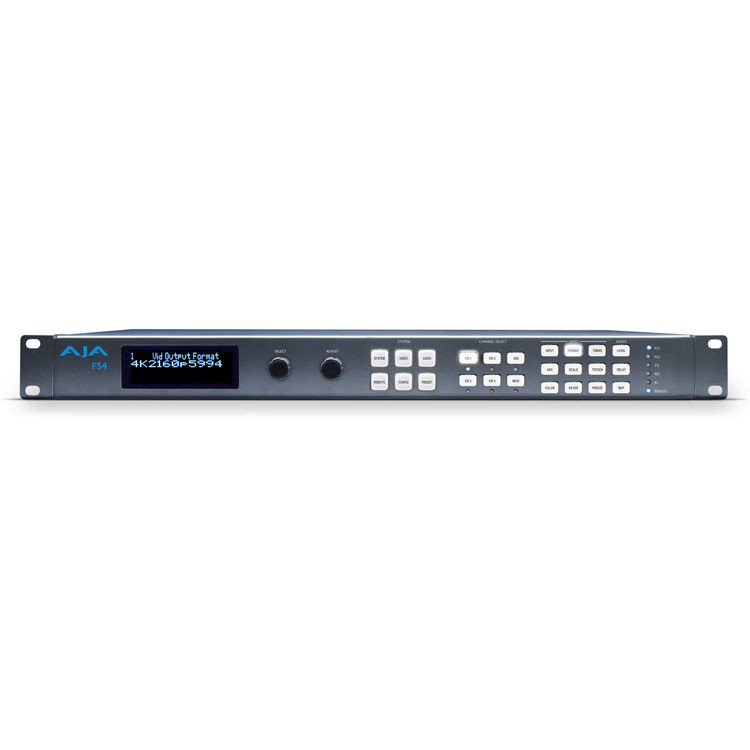

La nouvelle pensée apporte une nouvelle disposition de l’interface et le paneau avant du FS4 a été re-dessiné pour simplifier et accélérer les accès au nombreuses caractéristiques. Le panneau a été conçu pour fournir des commandes directes que ce soit en simple canal ou en mode 4 canaux. En mode quatre canaux, les 4 touches VIDx sous le Channel Select sont allumées. En mode Simple canal seul VID1 est allumé, les VID2 à 4 sont éteints.

Up, Down, Cross-Conversion
Passer en 4K n’est jamais un changement instantané. Les signaux traditionnels et les contenus d’archives doivent être intégrés dans l’environnement 4K alors que des élément 4K doivent être descendus en résolution pour les workflows actuels 2K/HD. En utilisant les algorithmes de conversions remarquables de AJA, le FS4 autorise des conversions de vidéo SD, HD ou 2K vers 12G, 6G, 3G-SDI en 4K ou UltraHD et inversement. Les formats compatibles intègrent le format Quadrant (division par quart) et 2SI (2 Sample Interleave).
La technologie de conversion hardware de AJA assure la meilleure qualité d’image pour vos productions; Les conversions clés intègrent :
• Conversions Up/Down/Cross 4K/UltraHD/2K/HD/SD
• Conversion de ratio d’image SD/SD
• Cross-conversion HD/HD (720p/1080i)
Toutes réalisées au travers d’une électronique dédiée en 10-bit

Connectivité digitale incroyable
La connectivité et la bande passante vidéo et audio répondent à la demande de vos projets.
Pour les entrées et les sorties, le FS4 utilise une connectivité standard en BNC ainsi que des SFP optionnels afin de s’intégrer facilement dans une variété de workflows et d’installations qui s’étalent du SDI jusqu’au 12G.
FS4 possède des entrées sorties en BNC et fibre qui acceptent des signaux de résolutions 4K/UltraHD/2K/HD/SD en mode simple canal. Alors qu’en mode quatre canaux les entrées 2K/HD/SD peuvent être aiguillées vers de multiples destinations sans avoir à passer par un distributeur externe de signaux. Une entrée de référence avec re-sortie en sonde permet au FS4 d’être synchronisé au signal de référence de la régie pour une stabilité maximum.

12G/6G BNC et SFP fibre optionnels
Les SFP optionnels pour le FS4 comprennent en BNC et fibre les formats d’entrées sorties 12G/6G-HD SDI permettant aux signaux SDI une grande flexibilité et à la fibre de courir sur des distances atteignant 10 Km et d’être directement connectée au FS4 sans avoir recours à des conversions fibre/SDI externes.

SFP optiques optionnels :
• HDBNC-2TX-12G: 12G/6G-SDI Dual Coax HD-BNC Transmitter
• HDBNC-2RX-12G: 12G/6G-SDI Dual Coax HD-BNC Receiver
• FIBERLC-2TX-12G: 12G/6G-SDI Dual Fiber LC Transmitter Single Mode
• FIBERLC-2RX-12G: 12G/6G-SDI Dual Fiber LC Receiver Single Mode
Single and Dual Channel Fiber connectors supported:
• Single-channel LC connector modules
• Single-channel SC connector modules
• Dual-channel LC connector modules
CWDM options possibles :
Choisissez les SFP CWDM parmi de multiples longueurs d’onde qui permettent des multiplexes de signaux au travers d’une simple connexion fibre.
• Dual TX 1271/1291
• Dual TX 1311/1331
• Dual TX 1351/1371
• Dual TX 1391/1411
• Dual TX 1431/1451
• Dual TX 1471/1491
• Dual TX 1511/1531
• Dual TX 1551/1571
• Dual TX 1591/1611

Flexibilité audio massive
L’avènement des audio en 5.1 et 7.1 a augmenté le nombre de canaux audio qui doivent être gérés dans la production. Le standard MADI fournit un moyen de transport pratique pour un nombre important de canaux au travers d’un simple câble, simplifiant les demandes de câblage du broadcast, des cars régie et de la production. Le FS4 autorise des entrées sorties sur fibre et en MADI. Une matrice interne audio mono 277 x 208 autorise des routage 1 pour 1 ou 1 vers plusieurs  avec prise en compte des MADI, mixdowns et tous les audio provenant du SDI, de la fibre et des sources AES, pour un nombre incroyable de capacités de traitement audio dans un seul appareil.

Conversion Closed Caption
Le FS4 est compatible avec le closed captioning, il permet leur conversion totale entre les formats 2K/HD/SD et 4K/UltraHD, acceptant les standards CEA-608 et CEA-708. Le FS4 peut préserver le closed captioning même dans les conversions entre formats, évitant ainsi la réinsertion de closed captions après conversion.

Active Format Description
Les informations de contenu sont automatiquement insérées pour correspondre au signal converti. Ce qui signifie qu’il n’est pas nécessaire d’insérer la description du format (AFD) après conversion et que les appareils qui décryptent les AFD, recevront la description précise du signal reçu.

Configuration à distance et Control
Le FS4 peut être contrôler à distance en réseau, il est compatible SNMP et intègre un web serveur. Plusieurs unités peuvent être reliées à un réseau Ethernet via leurs ports réseau 10/100/1000Mo intégré, permettant le contrôle et la configuration de nombreux FS à partir de tout explorateur internet d’ordinateurs connectés au réseau. Les configurations peuvent être sauvegardées et envoyées à plusieurs unités assurant la cohérence et la configuration rapide pour les grandes installations.
Pour assurer une intégration sans heurt avec les automations déjà existantes, le FS4 sait prendre en compte les GPI externes pour déclencher de nombreuses fonctionnalités.
