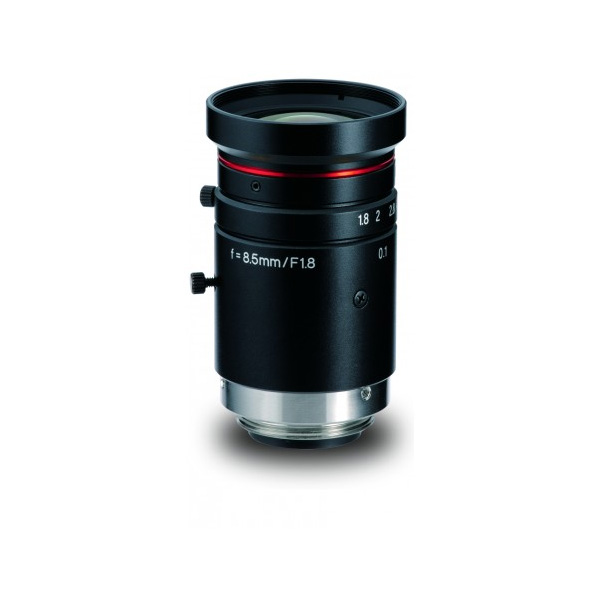

Kowa LM8JC10M 8.5mm 10mp 2/3” – objectif
La série d’objectifs JC10M 2/3 ” et 10 mégapixels offre une résolution de 200 lb / mm et une faible distorsion afin de maximiser les performances pour les applications haut de gamme. Intégrant le revêtement à large bande de Kowa et la conception du mécanisme flottant, la série d’objectifs JC10M réduit considérablement l’aberration chromatique à tout moment sans limite de distance et maintenir une transmission élevée du visible vers NIR (Near Infra Red).
Conception
La conception du mécanisme flottant de Kowa élimine pratiquement les aberrations optiques de la distance jusqu’à l’infini
Faible distorsion
La lentille asphérique de haute précision réduit considérablement la distorsion et produit une image haute définition
Résolution
Retrouvez une faible distorsion 200lp / mm qui maximiset les performances pour les hautes applications fin de la transmission haute transmission du visible vers NIR (Near Infra Red).
Installation facile
La distance d’objet minimale à l’aide de lentilles asphériques (5 modèles / F-5 ~ 25 mm) vous permettra une installation facile dans les systèmes de vision industrielle compacts.
Caractéristiques techniques de l’objectif Kowa LM8JC10M
Distance focale : 8 mm
Ordre de tri de la distance focale : 008
Type d’objectif : focale fixe
Taille de l’image 2/3 “(8,8 x 6,6 x 11 mm)
Gamme Iris (F-Stop) F1.8 – 22
Angle de vue 1/2 “(Hor. X Ver. X Dia.) : 40,8 x 31,2 x 49,7°
Angle de vue 1 / 1,8 “(Hor. X Ver. X Dia.) : 45,3 x 34,8 x 55,0°
Angle de vue 2/3 “(Hor. X Ver. X Dia.): 354,0 x 41,9 x 64,6°
Distance minimale de mise au point de l’objet (1/2 “) (Hor. X Ver. X Dia.) : 96,5 x 72,2 x 121,0 mm
Distance minimale de mise au point de l’objet (1 / 1,8 “) (Hor. X Ver. X Dia.) : 108,7 x 81,3 x 136,3 mm
Distance minimale de mise au point de l’objet (2/3 “) (Hor. X Ver. X Dia.) : 133,2 x 99,6 x 166,5 mm
Plage de mise au point : 0,1 m
Flange Back : 17,526 mm dans l’air
Focus arrière : 12,1 mm dans l’air
Taille de filetage du filtre M34.5×0.5
Diamètre Avant Φ26,7 mm / arrière Φ13,1 mm
Monture C
Emplacement de sortie de l’élève : 128,2 mm
Écart de température : -10 ° C ~ + 50 ° C
Plage de température de stockage : -20 ° C ~ + 60 ° C
Résolution: Centre 200lp / mm / Angle 140lp / mm
Poids : 115g
