Entrée vidéo SDI
1 x 3G-SDI HD/Ultra HD via BNC.

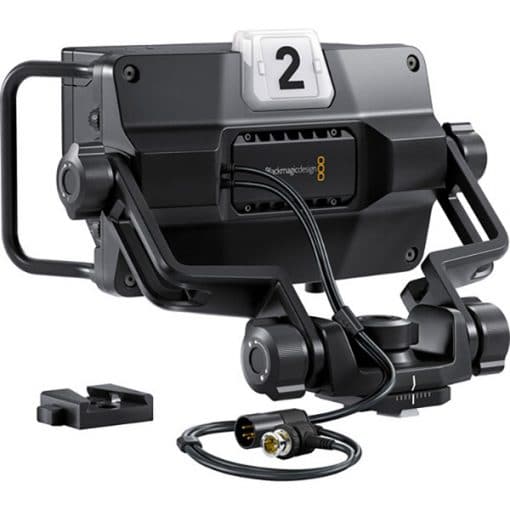

Blackmagic Design URSA Studio Viewfinder G2
Présentation du Blackmagic Design URSA Studio Viewfinder G2
Le Blackmagic Design URSA Studio Viewfinder G2 est un viseur / moniteur de 7″ qui dispose d’un écran LCD TFT haute résolution 1920 x 1200 et qui offre une luminosité de 2000 cd/m². Il dispose d’un paresoleil amovible pour éviter l’éblouissement et intègre de grandes poignées latérales pour vous permettre d’ajuster l’angle. Il se fixe sur le dessus de la poignée supérieure de votre URSA Mini à l’aide du support V-lock inférieur et se connecte à la caméra à l’aide d’une entrée BNC 3G-SDI.
Plusieurs knobs et boutons vous permettent de naviguer et d’ajuster les paramètres. Une lumière LED est présente pour fournir des informations de pointage. Son affichage d’état fournit les métadonnées de la caméra, y compris les frame guides, les status et le peaking. Il affiche également les images par seconde, le niveau de la batterie, l’obturateur, le gain, etc… Il est alimenté par l’entrée d’alimentation XLR à 4 broches qui peut être utilisée directement à partir de la sortie d’alimentation de votre caméra URSA. Il dispose également d’une entrée USB Type-C pour la configuration et les mises à jour du firmware.
Points forts du URSA Studio Viewfinder G2
- Compatible avec les caméras URSA G2/URSA
- Écran LCD TFT 7″ 1920 x 1200
- Connecteur 3G-SDI à la caméra
- Luminosité 2000 cd/m²
- Alimentation XLR 4 broches, support V-Lock
- Pare-soleil amovible
Connexions
Entrée d'alimentation
1 x XLR 12V à 4 broches.
Dimensions de l'écran
7” avec une résolution de 1920 x 1200
Type d'écran
Écran LCD TFT 7" très lumineux
Luminosité de l'écran
2000 nits
Interface de l’ordinateur
1 x port USB de type C pour l'installation et les mises à jour du logiciel Blackmagic Camera Setup.
Normes Vidéo SDI
Prise en charge du format HD
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080i50, 1080i59.94, 1080i60
Conformité aux normes SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 425M 2084.
Échantillonnage vidéo
4:2:2 YUV.
Précision des couleurs
10 bits.
Espace colorimétrique
REC 601, REC 709.
Prise en charge de multiples débits de données
Le SDI commute entre le HD 1.5 Gb/s et le HD 3.0 Gb/s 60P.
Fonctionnalités de l’écran
Commandes
Molettes et boutons de fonction personnalisables pour régler les paramètres, accéder aux raccourçis et aux menus de navigation.
Poignées
Poignées intégrées pour positionner le moniteur indépendamment de la caméra.
Options de réglage de la position
Attaches rotatives réglables pour régler le bras articulé et les poignées en fonction des mouvements de caméra.
Options de montage
Attache rapide V-Lock pour fixer le viseur à la poignée de la URSA Mini.
Tally
Grand voyant tally avec numéro personnalisable de la caméra.
Prise en charge des métadonnées
Détecte les informations de la caméra intégrées au signal SDI, notamment les informations d'état, les repères de cadrage, le focus peaking, le tally et autres.
Interface
Vumètres à l'écran et information d'état, notamment le nom de la caméra, la résolution, le nombre d'images par seconde, la vitesse d'obturation, le gain, la balance des blancs, le niveau de la batterie de la caméra et autres.
Systèmes d'exploitation
Mac 10.15 Catalina ou une version ultérieure.
Alimentation requise
Entrée d'alimentation 12V sur connecteur XLR à 4 broches via la sortie d'alimentation 12V de la URSA Mini.
Caractéristiques physiques
304 x 233mm
Spécifications environnementales
Température de fonctionnement
0° à 40° C (32° à 104° F)
Température de stockage
-20° à 60° C (-4° à 140° F)
Humidité relative
0% à 90% sans condensation
