Roland XS-62S – Mélangeur vidéo
Mélangeur en rack pour l’événementiel et les installations fixes, avec contrôle des caméras PTZ

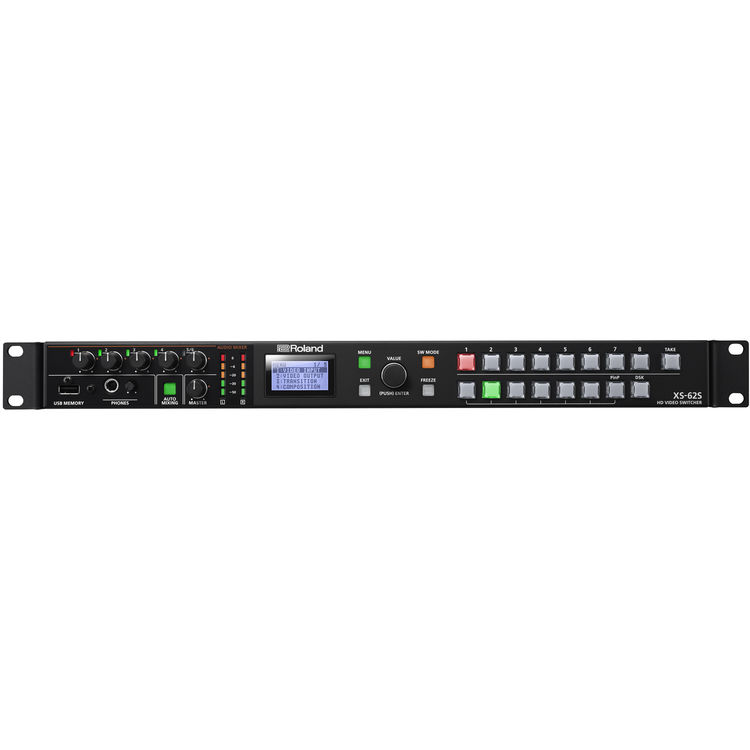

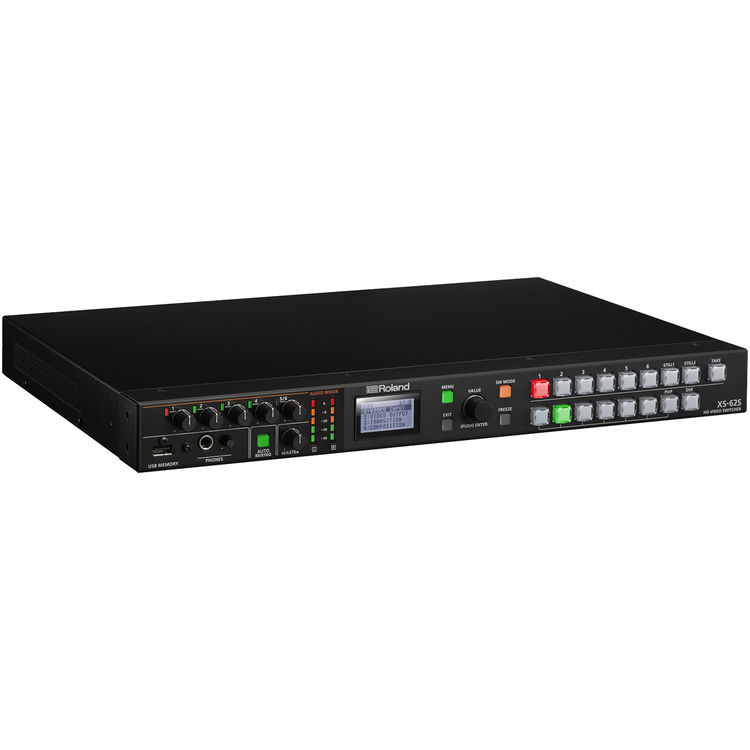

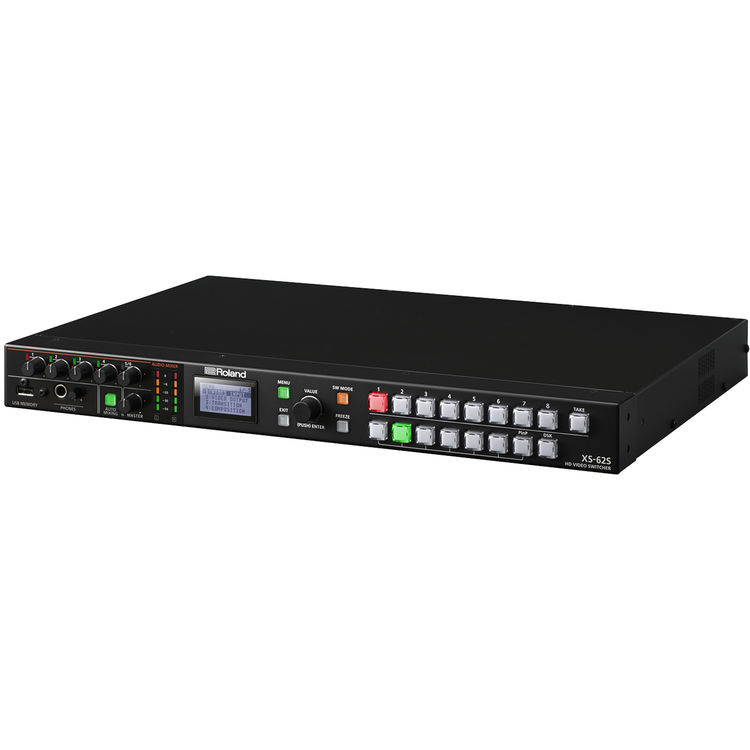

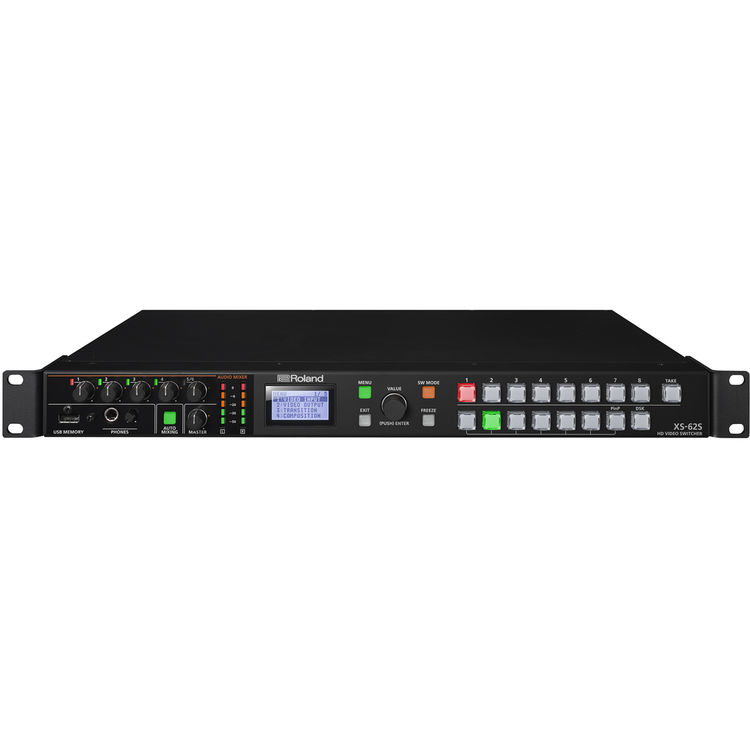

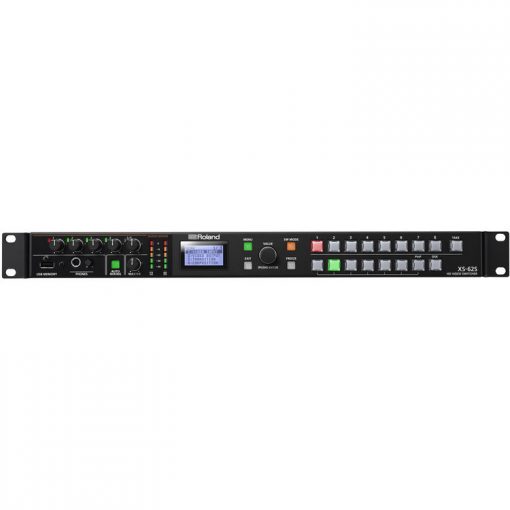

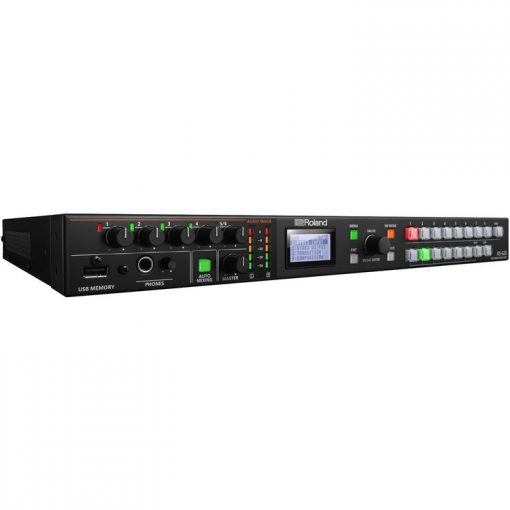

Le Roland XS-62S est un switcher vidéo 6 canaux en rack 1U avec table de mixage audio et contrôle des caméras PTZ, pour les installations permanentes ou itinérantes. Cette solution puissante et complète est compatible avec de nombreuses applications : présentations, démonstrations, conférences d’entreprises, salles de e-learning, etc. Ultra compact, le XS-62S est facile à contrôler grâce à ses boutons situés en façade et son écran affichant le menu, ou à partir d’un PC ou d’un Mac grâce au logiciel de contrôle à distance (RCS).
APPLICATIONS
Live Production StudioUn studio pour la production en direct
La production en direct constitue un challenge pour de nombreuses sociétés. Le XS-62S la rend plus simple grâce à son système tout-en-un audio et vidéo idéal pour les présentations de produits, les sessions de training, les événements administratifs, etc.
Le XS-62S est facile d’utilisation grâce à ses contrôleurs de façade ou son logiciel de contrôle à distance pour Mac ou PC. Les présets programmables vous permettent de rappeler d’une seul bouton divers angles et positions de caméras. La table de mixage audio ajuste automatiquement les niveaux de volume en arrière-plan pour que l’opérateur puisse se concentrer sur les switches vidéo. La taille du XS-62S lui permet d’être utilisé dans les petits espaces de travail, et le rend facilement portable pour les installations itinérantes, de type conférences d’entreprises et événements multi-sites.
Salles de conférences / Lieux de culte
Le XS-62S constitue la solution idéale pour les salles de réception d’hôtel, les lieux de culte et les salles de spectacle. Son mode Matrix lui permet d’envoyer facilement différents contenus vers deux ou trois écrans tout en mixant des flux audio et en contrôlant des caméras PTZ.
Le mode PGM/PST permet une utilisation en switcher traditionnel avec transitions en dissolution croisée et bus Aux, pour envoyer un signal vidéo différent vers une destination secondaire, comme un prompteur ou un écran de présentation additionnel.
La fonction Auto-mix est parfaite pour les salles de conférence : elle équilibre automatiquement les différentes sources audio présentes, comme les différents micros de différents conférenciers, et facilite ainsi le travail de l’opérateur. Dans sa section audio, le XS-62S propose également des effets évolués : EQ, dynamiques et delay pour le mixage des voix avec de la musique ou autres flux audio associés à de la vidéo. Ces effets améliorent nettement la qualité sonore pour le streaming, l’enregistrement et le renforcement sonore.
Streaming en direct et vidéo conférences
The XS-62S is also suitable for live streaming and web conferencing systems. In this type of application, you could be using mu
Note : Afin de produire du streaming en direct avec le XS-62S, il est nécessaire d’utiliser un encodeur tiers avec entrée SDI ou HDMI, ou un boîtier de capture avec encodage logiciel.
VIDÉO

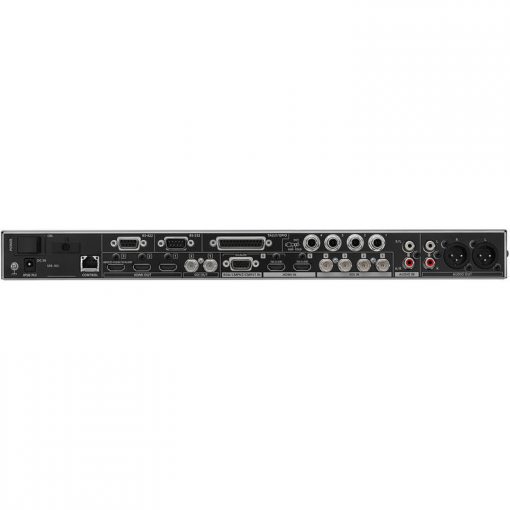

Le XS-62S est capable de switcher 6 sources vidéo de type 3G-SDI, HDMI et RGB, avec 2 images fixes stockées en mémoire interne. Trois modes de switch vidéo sont disponibles, permettant de très nombreuses applications.
- 4 entrées SDI (avec désentrelaçage)
- 2 entrées HDMI (scalées)
- 1 entrée RGB/COMPONENT/COMPOSITE (scalée) – partagée avec l’entrée HDMI 6
- 2 sorties SDI ‒ assignables à PGM, PVW, AUX
- 2 sorties HDMI ‒ assignables à PGM, PVW, AUX
- 1 sortie HDMI – scalée ou multiview
- TALLY/GPIO
- RS-232 ‒ pour contrôle à distance
- RS-422 ‒ pour contrôle PTZ (VISCA)
- LAN ‒ pour commande à distance et Smart Tally
Interface utilisateur professionnelle

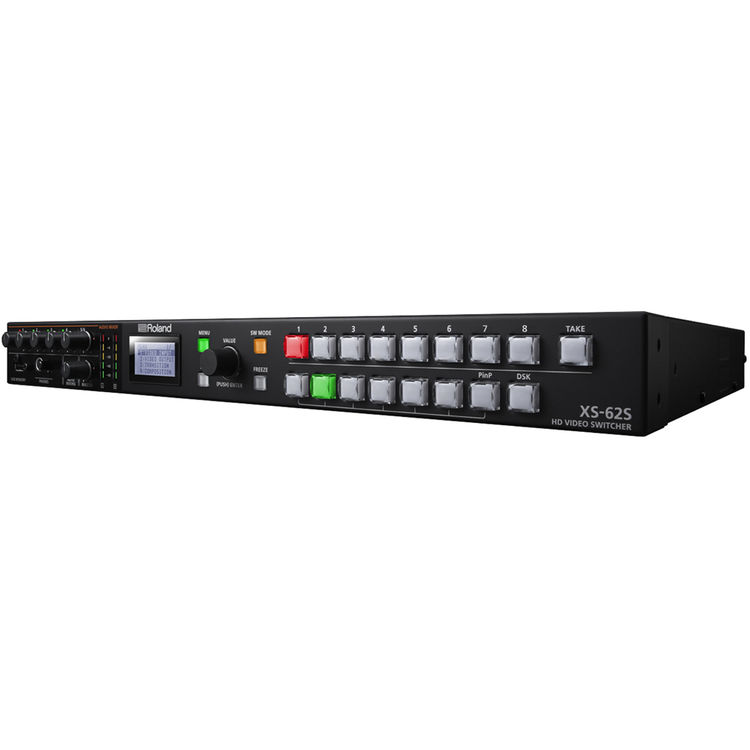

Les boutons Crosspoint de qualité Broadcast professionnelle sont rétro-éclairés avec contrôle de la luminosité, pour s’adapter à toutes les conditions d’utilisation, de forte lumière du jour à faible éclairage d’intérieur. Un écran de menu dédié et des boutons de volume pour ajuster l’audio sont accessibles depuis le panneau de façade. Le XS-62S est conçu pour être manipulé de manière directe et intuitive en toute occasion.
DISSOLVE mode
Il permet de switcher et composer de la vidéo avec dissolution croisée vers le bus PGM. Il est facilement accessible depuis le panneau de façade et particulièrement adapté lorsque l’utilisateur manipule directement l’appareil lors d’une réunion ou d’un événement.
La bus AUX est également disponible en mode Dissolve pour envoyer différentes vidéos aux bus PGM et PST.
*La sortie de bus PST est identique à celle du bus PGM.
Modes de Switch
Le XS-62S propose plusieurs modes de switch pour s’adapter à toutes les utilisations de production en direct.
PGM / PST mode
Le mode PGM/PST permet une utilisation en switcher vidéo traditionnel, avec composition vidéo permettant de regrouper plusieurs images sur un seul écran.
Vous pouvez créer des compositions en combinant des superpositions de titres et de graphiques et des incrustations PinP. Ces compositions peuvent être prévisualisées avant l’envoi à Program par la sortie Preview, puis être envoyées à Program grâce à un simple appui sur le bouton TAKE.
Le mode PGM/PST dispose également d’un bus AUX qui permet d’envoyer différentes vidéos depuis les bus PGM et PST vers un écran additionnel.
DISSOLVE mode
Il permet de switcher et composer de la vidéo avec dissolution croisée vers le bus PGM. Il est facilement accessible depuis le panneau de façade et particulièrement adapté lorsque l’utilisateur manipule directement l’appareil lors d’une réunion ou d’un événement.
La bus AUX est également disponible en mode Dissolve pour envoyer différentes vidéos aux bus PGM et PST.
*La sortie de bus PST est identique à celle du bus PGM.
MATRIX mode
Des signaux vidéo individuels peut être envoyés vers trois destinations différentes sur trois bus. Ce mode est efficace pour router des signaux, idéal pour les événements à écrans multiples. Le switch vidéo s’effectue avec écran noir.
Composition vidéo
En modes PGM/PST ou DISSOLVE, on peut combiner DSK et PinP. En plus des formes carrées et rectangle traditionnelles, la fonction PinP peut s’effectuer en forme de cercle, de cœur ou de diamant. La fonction DSK permet la superposition de titres, paroles, logos sur la vidéo compositée.
Les fonctions de key de luminance (noir/blanc) et chroma (bleu/vert) sont disponibles.
Sortie Multi-view
Le XS-62S peut prévisualiser les six entrées vidéo et deux images fixes, PGM et PST sur un unique écran de monitoring grâce à la sortie Multi-view. Vous pouvez par ailleurs afficher le menu sur l’affichage Multi-view, pour pouvoir effectuer des modifications sans perdre de vue votre prévisualisation.
AUDIO
Le XS-62S intègre une table de mixage audio 18 canaux pour quatre entrées jack, une paire RCA stéréo, et l’audio dissocié des six entrées vidéo.
Mixeur audio avec préamplis et dynamiques (compresseur)
Le XS-62S propose un puissant préampli et des effets de dynamiques : filtre passe-haut, Gate, compresseur, EQ 3 bandes, delay, et la possibilité de choisir le canal de suivi de la vidéo par l’audio, pour que l’audio ne passe que lorsqu’une source vidéo donnée est sélectionnée. Les dynamiques peuvent être réglées à partir du menu à l’écran, ou via le puissant logiciel de contrôle à distance RCS pour Mac ou PC.
Mixage automatique
La fonction Auto-Mixing vous assure de bénéficier du meilleur mix pour plusieurs participants d’une conférence, en ajustant automatiquement les différents niveaux des multiples sources audio. Grâce à la fonction Auto-Mixing, il est possible de décider d’une assignation par priorités, pour donner au modérateur ou tout autre canal audio prioritaire un niveau de volume plus élevé. L’opérateur peut ainsi se consacrer aux commutations vidéo.
Association audio multi-canal
Assigner jusqu’à huit canaux audio analogiques crée un canal audio séparé associé aux sorties SDI 1 et 2, pour assurer un mix pré-effet ou post-effet séparé, afin de pouvoir corriger les éventuels problèmes audio a posteriori. Cette fonctionnalité est également utile lors des événements multi-langue, pour enregistrer un canal audio de voix-off ou de traduction simultanée sur un canal Master séparé.
SMART TALLY
Le système unique et propriétaire de tally sans fil Roland utilise un routeur Ethernet sans fil connecté au XS-62S pour envoyer des informations tally à des terminaux iOS ou Android connectés.
CONTRÔLE PTZ
Permet de gérer des angles de caméras multiples en installation fixe en contrôlant jusqu’à sept caméras PTZ à l’aide du protocole VISCA. Sauvegarde et rappel de sept positions pour chaque caméra.
COMMANDE À DISTANCE
Le logiciel XS-62S RCS, facile d’utilisation sur Mac ou PC, permet de régler et de contrôler à distance le XS-62S de Roland via un port réseau. Copie, enregistrement et rappel de mémoires, réglages présets.
Le XS-62S est équipé de ports RS-232 et Ethernet pour être contrôlé à distance à partir d’un écran tactile ou autre interface programmable.
