Entrées vidéo SDI
2
Entrée Monitor pour le monitoring en cascade et entrée Return pour le contrôle caméra.
Blackmagic Design Ultimatte 12 HD Mini – Incrustateur

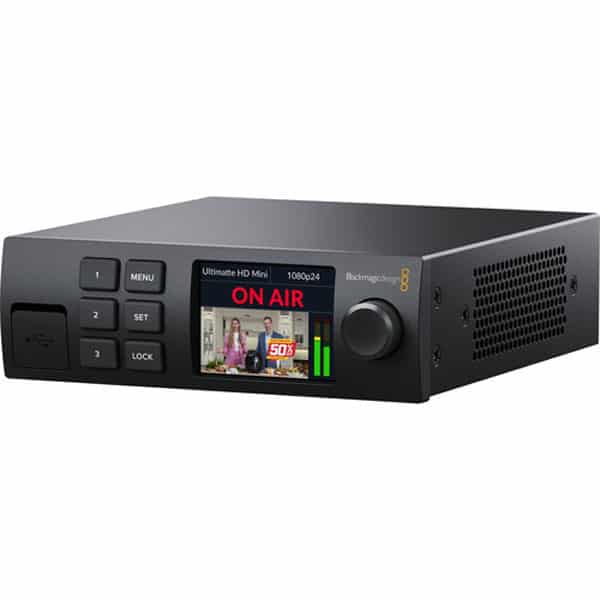

Présentation du Blackmagic Design Ultimatte 12 HD Mini
Le Blackmagic Design Ultimatte 12 HD Mini est un incrustateur en temps réel conçu pour créer des décors virtuels de nouvelles générations avec des caméras grand public. Il intègre des algorithmes et une colorimétrie de qualité broadcast qui offrent des compositions photoréalistes.
Grâce à ses connexions HDMI, il est parfaitement compatible avec les camaréax Blackmagic Studio Cameras et Pocket Cinema Cameras, ainsi qu’avec les mélangeurs ATEM Mini. Avec sa mémoire interne de 6GB, vous pouvez enregistrer des décors virtuels réalistes avec des caméras fixes à partir d’images fixes prérendues.
Points forts de l’incrustateur Ultimatte 12 HD Mini
- Jusqu’à 1080p60 via 3G-SDI BNC et HDMI
- Incrustation à 1 touche, composition avancée
- Prise en charge SD/HD/3G-SDI
- 2 entrées 3G-SDI et 2 entrées HDMI
- Sorties programme et moniteur SDI et HDMI
- Algorithmes avancés et science des couleurs
- Meilleure fidélité des couleurs/bords/transitions
- 1 RU de hauteur, 1/3 de largeur de rack

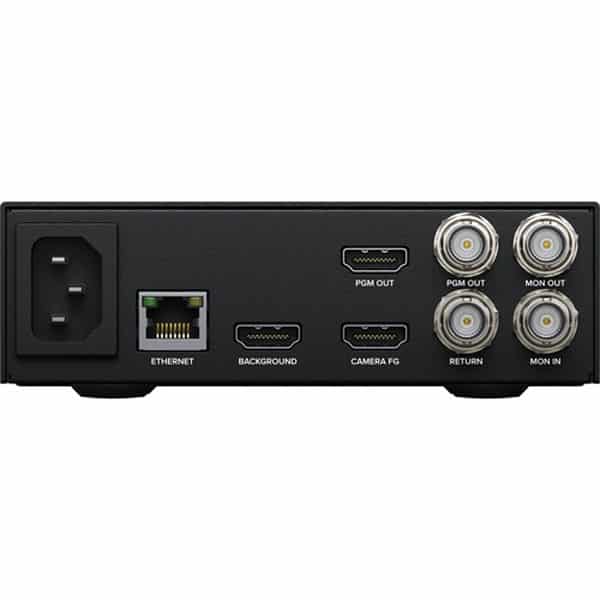

Connexions
Sorties vidéo SDI
2
Entrées vidéo HDMI
2
Sorties vidéo HDMI
1
Synchronisation des entrées vidéo
Sur toutes les entrées.
Débits SDI
270Mb, 1.5G, 3G.
Ethernet
Jusqu’à 1Gb/s pour le contrôle des appareils et le chargement des images dans la bibliothèque de médias.
Interface pour l'ordinateur
1 x USB-C 3.0 pour la configuration de l’appareil et les mises à jour du logiciel.
Normes
Normes vidéo SD
525i59.94 NTSC, 625i50 PAL.
Normes vidéo HD
720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
Conformité aux normes SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M niveau A et B.
Échantillonnage vidéo
4:2:2
Précision des couleurs
10 bits
Espace colorimétrique
REC 601, REC 709.
Prise en charge de multiples débits de données
Détection automatique de la SD et de la HD.
Sources composites
Avant-plan (FG)
1 x entrée HDMI
Arrière-plan (BG)
1 x entrée HDMI
Image de la bibliothèque de médias
Cache d’arrière-plan (BG Matte)
Fenêtre interne
Image de la bibliothèque de médias
Cache grossier (G Matte)
Fenêtre interne
Image de la bibliothèque de médias
Cache de protection (H Matte)
Fenêtre interne
Image de la bibliothèque de médias
Couche (Layer)
Image de la bibliothèque de médias
Cache de la couche (Layer Matte)
Fenêtre interne
Image de la bibliothèque de médias
Sorties composites
Programme (PGM)
1 x HDMI
1 x 3G-SDI
Moniteur
Entrée Monitor
1 x 3G-SDI
pour le monitoring en cascade
Sortie Monitor
1 x 3G-SDI
Pour le monitoring Program, FG In, BG In, Combined Matte, Internal Matte, Fill Out, Layer In, Background Matte In, Garbage Matte In, Holdout Matte In, Layer Matte In, Processed Layer Matte, Processed Holdout Matte, Processed Garbage Matte, Processed Background Matte, Screen Correction.
Bibliothèque de médias
Formats des images fixes de l’arrière-plan (BG)
TGA, TIFF, BMP, PNG, JPG.
Formats des images fixes avec alpha de l’arrière-plan (BG)
TGA, TIFF, BMP.
Formats des images fixes de la couche (Layer)
TGA, TIFF, BMP, PNG, JPG.
Formats des images fixes avec alpha de la couche (Layer)
TGA, TIFF, BMP.
Formats des images fixes du cache grossier (G Matte)
TIFF, BMP, PNG, JPG.
Formats des images fixes du cache de protection (H Matte)
TIFF, BMP, PNG, JPG.
Mémoire de la bibliothèque de médias
Stockage interne non volatile de 6GB
Écran
Contrôle
Panneau avant

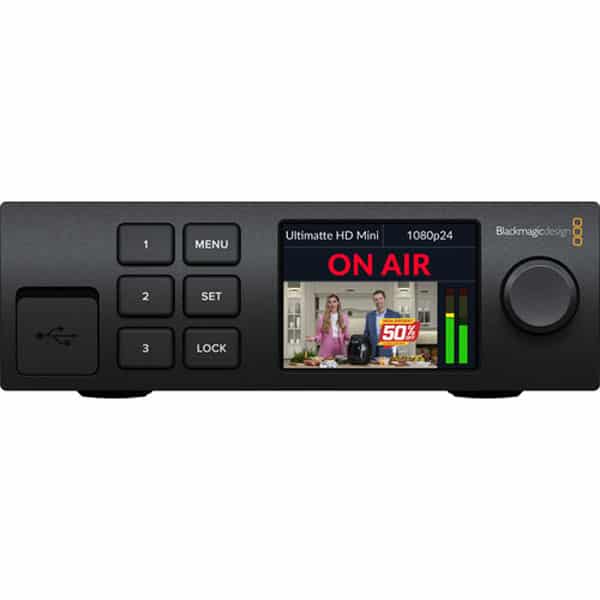

Écran couleur de 2,2 pouces, 3 boutons de préréglage, 3 boutons de menu et une molette.
Connexion pour le contrôle
Connexion via un réseau ou via Ethernet à un ordinateur opérant avec l’Ultimatte Software Control ou l’Ultimatte Smart Remote 4.
Contrôle logiciel
Ultimatte Software Control
pris en charge sur les ordinateurs Mac™ ou Windows™.
Panneau de contrôle matériel
Ultimatte Smart Remote 4
Contrôle caméra
Le Blackmagic Camera Control et le tally sont supportés avec des caméras et des mélangeurs ATEM compatibles.
Contrôle personnalisé
Protocole Ethernet inclus dans le manuel d’utilisation Ultimatte.
Logiciel
Mises à jour logicielles
Connexion USB-C ou Ethernet pour les ordinateurs Mac™ ou Windows™.
Configuration
L’adresse IP de l’Ultimatte réglable via le panneau avant ou l’utilitaire Ultimatte Setup connecté via USB.
Systèmes d'exploitation
Mac 12.0 Monterey ou une version ultérieure.
Windows 11
Alimentation requise
Alimentation
1 x 100-240V AC interne, 50/60Hz
Consommation d'énergie
12W
Accessoires
Accessoires en option
Ultimatte Smart Remote 4
Installation physique
Caractéristiques physiques
140 x 177 x 44,2mm
Spécifications environnementales
Température d'utilisation
0° à 40°C (32° à 104°F)
Température de stockage
-20° à 60°C (-4° à 140°F)
Humidité relative
0% à 90% sans condensation
