Entrées vidéo SDI
5
Blackmagic Design Ultimatte 12 HD – Incrustateur

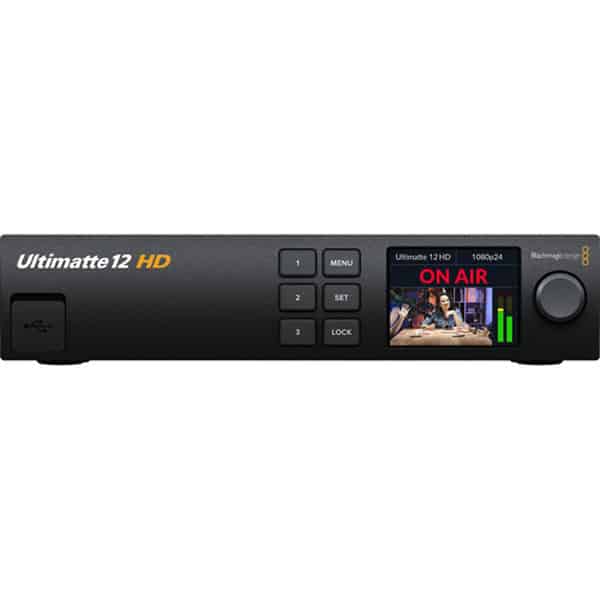

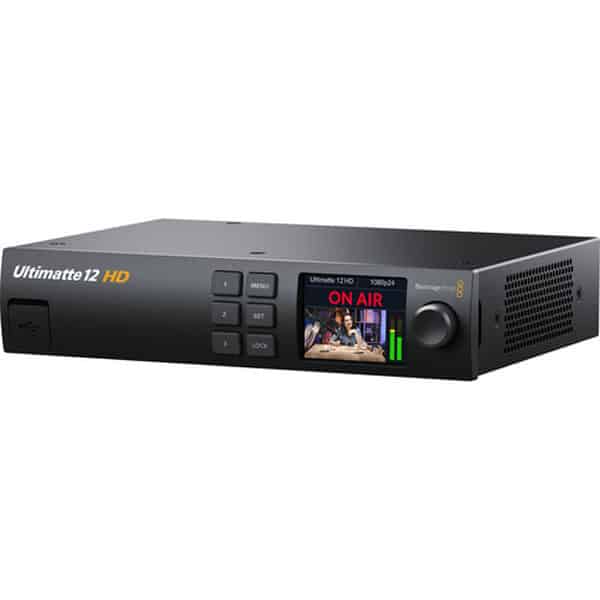

Présentation du Blackmagic Design Ultimatte 12 HD
Le Blackmagic Design Ultimatte 12 HD est un processeur de compositing en temps réel conçu pour incruster de la vidéo en direct avec des graphiques broadcast et des décors virtuels. Cet incrustateur intègre des algorithmes et une colorimétrie de pointe, une prise en charge précise des contours, une meilleure séparation et fidélité des couleurs ainsi qu’une suppression des débordements plus performante. Il fonctionne en HD avec un traitement des sous-pixels pour une image améliorée. Conçue pour les actualités, les sports et d’autres types de production, cette unité polyvalente offre des couches de réalité augmentée réalistes et une saisie automatique à une touche. Le modèle HD prend en charge des résolutions allant jusqu’à 1080p60 et prend en charge une variété de formats multimédias. Ce processeur nécessite le logiciel téléchargeable Ultimatte pour macOS et Windows, et il peut également être contrôlé via l’Ultimatte Smart Remote 4 disponible séparément.
Points forts de l’incrustateur Ultimatte 12 HD
- Jusqu’à 1080p60 via 3G-SDI BNC
- Incrustation à 1 touche, composition avancée
- Prise en charge SD/HD/3G-SDI
- 5 entrées SDI et sorties de boucle
- Entrées et sorties de composition dédiées
- Algorithmes avancés et science des couleurs
- Meilleure fidélité des couleurs/bords/transitions
- Taille de rack 1 RU

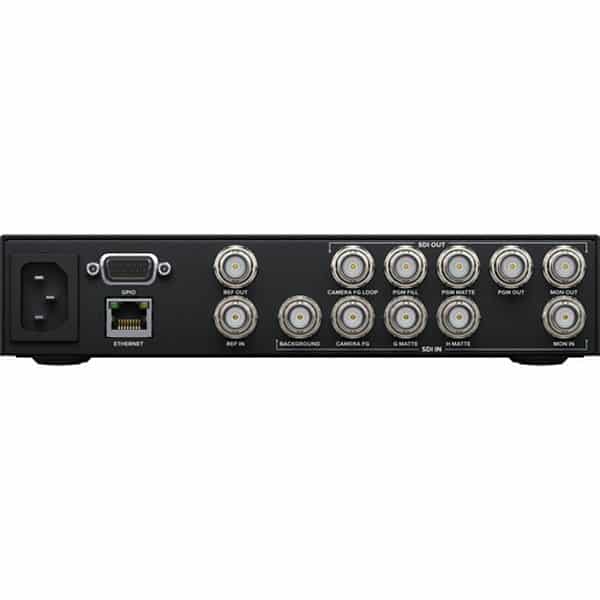

Connexions
Sorties vidéo SDI
4
Sorties vidéo en boucle SDI
1
synchronisation SD ou HD Camera FG.
Débits SDI
270Mb, 1.5G, 3G.
Synchronisation des entrées vidéo
Sur toutes les entrées.
Connexions de référence
1 x entrée BNC, 1 x sortie BNC.
Tri-Sync ou Black Burst.
GPIO
DE15
Ethernet
Jusqu’à 1Gb/s pour le contrôle des appareils et le chargement des images dans la bibliothèque de médias.
Interface pour l'ordinateur
1 x USB-C 3.0 pour la configuration de l’appareil et les mises à jour du logiciel.
Normes
Normes vidéo SD
525i59.94 NTSC, 625i50 PAL.
Normes vidéo HD
720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30.
Conformité aux normes SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M niveau A et B.
Échantillonnage vidéo
4:2:2
Précision des couleurs
10 bits
Espace colorimétrique
REC 601, REC 709, REC 2020.
Prise en charge de multiples débits de données
Détection automatique de la SD et de la HD.
Sources composites
Avant-plan (FG)
1 x entrée avec sortie en boucle 3G-SDI
Arrière-plan (BG)
1 x entrée 3G-SDI
Image de la bibliothèque de médias
Cache d’arrière-plan (BG Matte)
Fenêtre interne
Image de la bibliothèque de médias
Cache grossier (G Matte)
1 x entrée 3G-SDI
Fenêtre interne
Image de la bibliothèque de médias
Cache de protection (H Matte)
1 x entrée 3G-SDI
Fenêtre interne
Image de la bibliothèque de médias
Couche (Layer)
Image de la bibliothèque de médias
Cache de la couche (Layer Matte)
Fenêtre interne
Image de la bibliothèque de médias
Sorties composites
Remplissage (Fill)
1 x 3G-SDI
Cache (Matte)
1 x 3G-SDI
Programme (PGM)
1 x 3G-SDI
Moniteur
Entrée Monitor
1 x 3G-SDI
pour le monitoring en cascade
Sortie Monitor
1 x 3G-SDI
Pour le monitoring Program, FG In, BG In, Combined Matte, Internal Matte, Fill Out, Layer In, Background Matte In, Garbage Matte In, Holdout Matte In, Layer Matte In, Processed Layer Matte, Processed Holdout Matte, Processed Garbage Matte, Processed Background Matte, Screen Correction.
Bibliothèque de médias
Formats des images fixes de l’arrière-plan (BG)
TGA, TIFF, BMP, PNG, JPG.
Formats des images fixes avec alpha de l’arrière-plan (BG)
TGA, TIFF, BMP.
Formats des images fixes de la couche (Layer)
TGA, TIFF, BMP, PNG, JPG.
Formats des images fixes avec alpha de la couche (Layer)
TGA, TIFF, BMP.
Formats des images fixes du cache grossier (G Matte)
TIFF, BMP, PNG, JPG.
Formats des images fixes du cache de protection (H Matte)
TIFF, BMP, PNG, JPG.
Mémoire de la bibliothèque de médias
Stockage interne non volatile de 6GB
Écran
Contrôle
Panneau avant
Écran couleur de 2,2 pouces, 3 boutons de préréglage, 3 boutons de menu et une molette.
Connexion pour le contrôle
Connexion via un réseau ou via Ethernet à un ordinateur opérant avec l’Ultimatte Software Control ou l’Ultimatte Smart Remote 4.
Contrôle logiciel
Ultimatte Software Control
pris en charge sur les ordinateurs Mac™ ou Windows™.
Panneau de contrôle matériel
Ultimatte Smart Remote 4
Contrôle personnalisé
Protocole Ethernet et schéma de brochage du GPIO inclus dans le manuel d’utilisation Ultimatte.
Logiciel
Mises à jour logicielles
Connexion USB-C ou Ethernet pour les ordinateurs Mac™ ou Windows™.
Configuration
L’adresse IP de l’Ultimatte est réglable via le panneau avant ou l’utilitaire Ultimatte Setup connecté via USB.
Systèmes d'exploitation
Mac 12.0 Monterey ou une version ultérieure.
Windows 11
Alimentation requise
Alimentation
1 x 100-240V AC interne, 50/60Hz
Consommation d'énergie
15W
Accessoires
Accessoires en option
Ultimatte Smart Remote 4
Installation physique
Caractéristiques physiques
210 x 177 x 44,2mm
Spécifications environnementales
Température d'utilisation
0° à 40°C (32° à 104°F)
Température de stockage
-20° à 60°C (-4° à 140°F)
Humidité relative
0% à 90% sans condensation
