Entrées vidéo SDI
32
Blackmagic Design Ultimatte 12 8K – Incrustateur

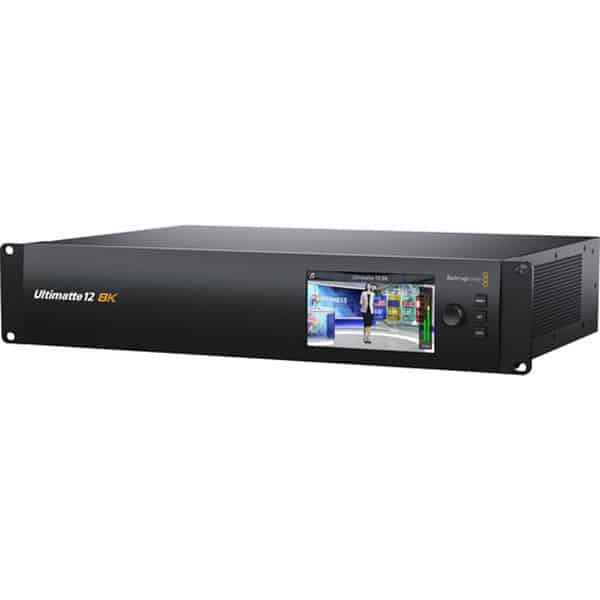

Présentation du Blackmagic Design Ultimatte 12 8K
Le Blackmagic Design Ultimatte 12 8K est un processeur de compositing en temps réel conçu pour incruster de la vidéo en direct avec des graphiques broadcast et des décors virtuels. Cet incrustateur intègre des algorithmes et une colorimétrie de pointe, une prise en charge précise des contours, une meilleure séparation et fidélité des couleurs ainsi qu’une suppression des débordements plus performante. Il fonctionne en 8K, UHD et HD avec un traitement sous-pixel pour une image améliorée. Conçue pour les actualités, les sports et d’autres types de production, cette unité polyvalente offre des couches de réalité augmentée réalistes et une saisie automatique à une touche. Ce processeur nécessite le logiciel téléchargeable Ultimatte pour macOS et Windows, et il peut également être contrôlé via l’Ultimatte Smart Remote 4 disponible séparément. L’unité 2 RU dispose d’une double alimentation redondante et d’un port Ethernet de 10 Go.
Points forts de l’incrustateur Ultimatte 12 8K
- Jusqu’à UHD 8K60 via 12G-SDI BNC
- Incrustation à 1 touche, composition avancée
- Prise en charge SD/HD/3G/6G/12G-SDI
- 32 x entrées SDI, 20 x sorties de boucle
- Entrées de composition dédiées
- Algorithmes avancés et science des couleurs
- Meilleure fidélité des couleurs/bords/transitions
- Compatible avec Ultimatte Smart Remote 4
- Taille de rack 2 RU, alimentation redondante

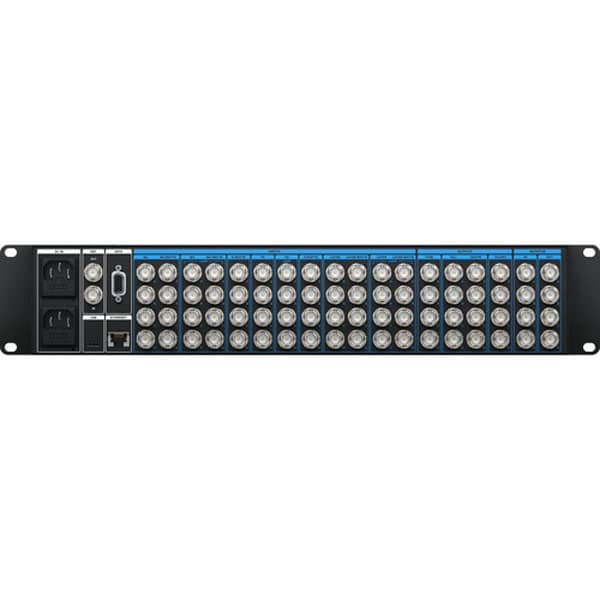

Connexions
Sorties vidéo SDI
20
Sorties vidéo en boucle SDI
20
Synchronisation SD, HD, Ultra HD et 8K pour les entrées correspondantes.
Débits SDI
270Mb, 1.5G, 3G, 6G, 12G.
Synchronisation des entrées vidéo
Sur toutes les entrées.
Connexions de référence
1 x entrée BNC, 1 x sortie BNC.
Tri-Sync ou Black Burst.
GPIO
DE15
Ethernet
Jusqu’à 10Gb/s pour le contrôle des appareils et le chargement des images dans la bibliothèque de médias.
Interface pour l'ordinateur
1 x USB-C 3.0 pour la configuration de l’appareil et les mises à jour du logiciel.
Normes
Normes vidéo SD
525i59.94 NTSC, 625i50 PAL.
Normes vidéo HD
720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30.
Normes vidéo Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60.
Normes vidéo 8K
4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p30, 4320p50, 4320p59.94, 4320p60.
Conformité aux normes SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M niveau A et B, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1, SMPTE 2082‑10, SMPTE 2081‑12, SMPTE 2082‑11 et SMPTE 2082‑12.
Échantillonnage vidéo
4:2:2
Précision des couleurs
10 bits
Espace colorimétrique
REC 601, REC 709, REC 2020.
Prise en charge de multiples débits de données
Auto détection de la SD, HD, 6G‑SDI, 12G-SDI, 2SI Quad Link 12G-SDI, 2SI Dual Link 12G-SDI et 2SI Quad Link 6G-SDI.
Sources composites
Avant-plan (FG)
4 x entrées avec sortie en boucle 12G-SDI
Arrière-plan (BG)
4 x entrées avec sortie en boucle 12G-SDI
Image de la bibliothèque de médias
Cache d’arrière-plan (BG Matte)
4 x entrées avec sortie en boucle 12G-SDI
Fenêtre interne
Image de la bibliothèque de médias
Cache grossier (G Matte)
4 x entrées 12G-SDI
Fenêtre interne
Image de la bibliothèque de médias
Cache de protection (H Matte)
4 x entrées 12G-SDI
Fenêtre interne
Image de la bibliothèque de médias
Couche (Layer)
4 x entrées avec sortie en boucle 12G-SDI
Image de la bibliothèque de médias
Cache de la couche (Layer Matte)
4 x entrées avec sortie en boucle 12G-SDI
Fenêtre interne
Image de la bibliothèque de médias
Sorties composites
Remplissage (Fill)
4 x 12G-SDI
Cache (Matte)
4 x 12G-SDI
Programme (PGM)
4 x 12G-SDI
Talent
4 x 12G-SDI
Moniteur
Entrée Monitor
4 x 12G-SDI
pour le monitoring en cascade
Sortie Monitor
4 x 12G-SDI
Pour le monitoring Program, FG In, BG In, Combined Matte, Internal Matte, Fill Out, Layer In, Background Matte In, Garbage Matte In, Holdout Matte In, Layer Matte In, Processed Layer Matte, Processed Holdout Matte, Processed Garbage Matte, Processed Background Matte, Screen Correction.
Bibliothèque de médias
Formats des images fixes de l’arrière-plan (BG)
TGA, TIFF, BMP, PNG, JPG.
Formats des images fixes avec alpha de l’arrière-plan (BG)
TGA, TIFF, BMP.
Formats des images fixes de la couche (Layer)
TGA, TIFF, BMP, PNG, JPG.
Formats des images fixes avec alpha de la couche (Layer)
TGA, TIFF, BMP.
Formats des images fixes du cache grossier (G Matte)
TIFF, BMP, PNG, JPG.
Formats des images fixes du cache de protection (H Matte)
TIFF, BMP, PNG, JPG.
Mémoire de la bibliothèque de médias
Stockage interne non volatile de 6GB
Écran
Contrôle
Panneau avant
Écran couleur de 5 pouces avec 3 boutons de menu et une molette.
Connexion pour le contrôle
Connexion via un réseau ou via Ethernet à un ordinateur opérant avec l’Ultimatte Software Control ou l’Ultimatte Smart Remote 4.
Contrôle logiciel
Ultimatte Software Control
pris en charge sur les ordinateurs Mac™ ou Windows™.
Panneau de contrôle matériel
Ultimatte Smart Remote 4
Contrôle personnalisé
Protocole Ethernet et schéma de brochage du GPIO inclus dans le manuel d’utilisation Ultimatte.
Logiciel
Mises à jour logicielles
Connexion USB-C ou Ethernet pour les ordinateurs Mac™ ou Windows™.
Configuration
L’adresse IP de l’Ultimatte est réglable via le panneau avant ou l’utilitaire Ultimatte Setup connecté via USB.
Systèmes d'exploitation
Mac 12.0 Monterey ou une version ultérieure.
Windows 11
Alimentation requise
Alimentation
2 x 100-240V AC interne, 50/60Hz
Consommation d'énergie
218W
Accessoires
Accessoires en option
Ultimatte Smart Remote 4
Installation physique
Caractéristiques physiques
482 x 338 x 88.4mm
Spécifications environnementales
Température d'utilisation
0° à 40°C (32° à 104°F)
Température de stockage
-20° à 60°C (-4° à 140°F)
Humidité relative
0% à 90% sans condensation
