Blackmagic Design Atem Television Studio HD8 – Mélangeur

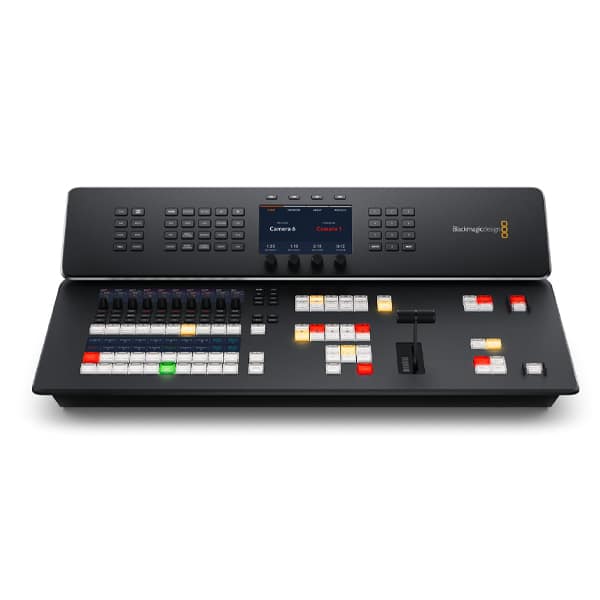

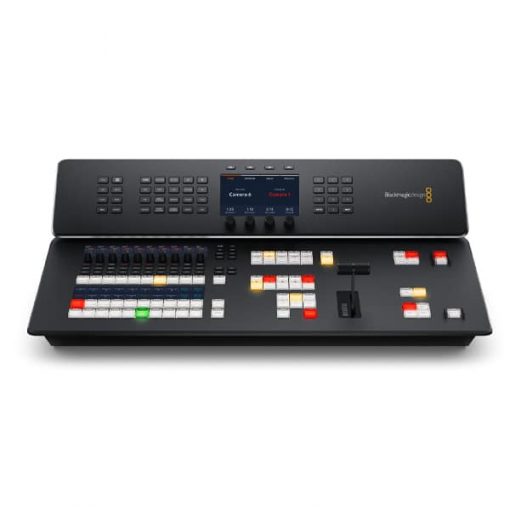

Présentation du Blackmagic Design Atem Television Studio HD8
Le Blackmagic Design Atem Television Studio HD8 est un puissant mélangeur de production en direct conçu pour les professionnels de l’audiovisuel. Il offre une large gamme de fonctionnalités avancées, incluant un panneau de contrôle intégré, des entrées et sorties vidéo multiples, ainsi que des capacités de streaming et d’enregistrement. Le mélangeur est idéal pour les productions en direct de haute qualité, grâce à ses capacités de conversion de fréquence d’images et de format, et à ses options de contrôle à distance.
Description générale du produit et ses fonctionnalités essentielles
Le Blackmagic Design Atem Television Studio HD8 est équipé de 8 entrées SDI, permettant de connecter diverses sources vidéo. Il dispose également de 12 sorties SDI, offrant une grande flexibilité pour la distribution des signaux vidéo. Les débits SDI supportés incluent 1.5G, 3G, 6G, et 12G, permettant de gérer des contenus en haute définition et en Ultra HD.
Le mélangeur intègre des convertisseurs de fréquence d’images et de format sur ses 8 entrées, assurant une compatibilité et une synchronisation optimales entre différentes sources. Il propose également des sorties aux SDI et une sortie programme SDI, facilitant la gestion des signaux vidéo en direct.

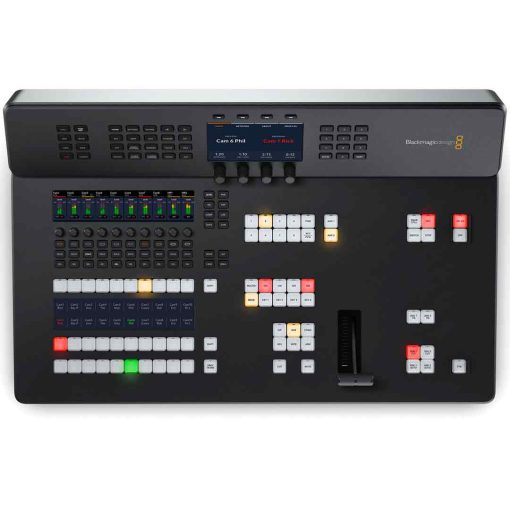

En termes de contrôle, l’appareil est doté de connexions Ethernet et RJ12 supportant le RS-422, permettant une intégration facile avec des systèmes de contrôle tiers. Le panneau de contrôle intégré offre une interface utilisateur complète avec des boutons dédiés pour les macros, les transitions, et les incrustations, ainsi qu’un joystick 3 axes et un levier de transition.
Le mélangeur audio à 58 canaux inclus permet de gérer les niveaux audio avec des options de mixage avancées, incluant des égaliseurs paramétriques et des contrôles dynamiques. L’ATEM Television Studio HD8 supporte également le streaming direct via Ethernet ou USB-C, et l’enregistrement direct sur des supports externes via ses ports USB-C.
Points forts :
- 8 entrées SDI et 12 sorties SDI : Flexibilité maximale pour connecter et distribuer des sources vidéo.
- Panneau de contrôle intégré : Interface utilisateur complète pour une gestion simplifiée des productions en direct.
- Convertisseurs de fréquence d’images et de format : Synchronisation et compatibilité optimales entre différentes sources.
- Mélangeur audio à 58 canaux : Gestion avancée des niveaux audio avec des options de mixage détaillées.
- Capacités de streaming et d’enregistrement : Streaming direct via Ethernet ou USB-C et enregistrement sur supports externes.
Découvrez notre vidéo de prise en main de l’ATEM Television Studio HD8
N’hésitez pas à vous abonner à notre chaine YouTube pour être tenu au courant de toutes les nouveautés du milieu !
Caractéristiques
Connexions |
|
|---|---|
| Entrées vidéo SDI | 8 |
| Sorties vidéo SDI | 12 |
| Débits SDI | 1.5G, 3G, 6G, 12G |
| Sorties vidéo HDMI | 1 |
| Nombre total d'entrées audio | 2 x XLR, 1 x BNC 32 canaux MADI, 2 x RCA, 1 x réseau d’ordres XLR à 5 broches |
| Nombre total de sorties audio | 4 x jack 1/4 pouce, 1 x BNC 64 canaux MADI, 1 x réseau d’ordres XLR à 5 broches |
| Entrées audio SDI | 4 canaux sur toutes les entrées SDI |
| Sorties audio SDI | 2 canaux sur toutes les sorties SDI |
| Connexions timecode | 1 x entrée BNC, 1 x sortie BNC |
| Entrée de référence | 1 x entrée BNC, 1 x sortie BNC. Tri-Sync ou Black Burst |
| Synchronisation des entrées vidéo | Sur les 8 entrées |
| Convertisseurs de fréquence d'images et de format | Sur les 8 entrées |
| Sorties aux SDI | 2 |
| Sorties programme SDI | 1 |
| Sortie Webcam | 2 x USB-C supportant le 720p ou 1080p |
| Nombre de multi views | 1 x 3G-SDI, 1 x HDMI |
| Contrôle à distance | RJ12 supporte le RS-422 |
| Connexion pour le panneau de contrôle | Ethernet |
| Générateur de timecode interne | Oui |
| Réseau d'ordres | RJ45 |
| Sortie tally | GPI and Tally Interface via Ethernet (vendu séparément) |
Normes |
|
| Normes vidéo SD | Aucune |
| Normes de l’entrée vidéo HD | 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 |
| Conformité aux normes SDI | SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M |
| Échantillonnage vidéo | 4:2:2 |
| Précision des couleurs | 10 bits |
| Espace colorimétrique | REC 709 |
| Commutation automatique SDI | Détection automatique entre le 1.5G-SDI et le 3G-SDI |
Caractéristiques du produit |
|
| Nombre de rangées Mix Effects | 1 |
| Points de croisement directs | 10 |
| Points de croisement Shift | 20 |
| Type de bouton de point de croisement | Voyant LED tricolore |
| Libellé des points de croisement | 6 rangées, 24 caractères sur écran LCD |
| Prévisualisation des transitions | 1 |
| Bus de sélection des sources | 1 |
| Boutons macro dédiés | 10 plus 10 avec le bouton Shift |
| Boutons des types de transition | 5 |
| Durée de la transition | Réglée via le menu à l’écran LCD |
| Boutons d’incrustation | 8 |
| Boutons AUX | 12 |
| Levier de transition | 1 |
| Boutons d'enregistrement | 2 |
| Boutons Stream | 2 |
| Sélecteurs de transition DSK | 6 |
| Boutons Fade To Black | 1 |
| Écrans LCD du système | 1 |
| Pavé numérique | 1 |
| Joystick 3 axes | 1 |
| Incrustateurs en amont | 4 |
| Incrustateurs en aval | 2 |
| Incrustateurs chroma avancés | 4 |
| SuperSource | 1 |
| DVEs | 2 |
| Incrustateurs linéaires/en luminance | 7 |
| Incrustateur de transition (Stinger/DVE) | 1 Stinger, 1 DVE |
| Nombre total de couches | 8 |
| Générateurs de motifs | 7 |
| Générateurs de couleurs | 2 |
| Panneau de contrôle | Panneau intégré avec contrôle complet de la commutation et des paramètres |
| Fenêtres routables | 16 |
| Libellés représentant les sources sur les fenêtres | Oui |
| Tally | Rouge pour le programme et vert pour la prévisualisation |
| Prise en charge du réseau d’ordres | Oui |
| Prise en charge du mix minus | Oui |
Streaming |
|
| Streaming direct | Supporte le streaming live via Ethernet ou par USB-C (RTMP) |
Enregistrement |
|
| Enregistrement direct de la vidéo et de l’audio | Port USB-C pour enregistrement sur support externe |
| Enregistrement vidéo | Fichier .mp4 H.264 avec audio AAC |
| Format des supports | ExFAT, APFS, HFS+ |
Monitoring Multi View |
|
| Monitoring Multi View | 1 x multi view via SDI et HDMI configurable en 16, 13, 10, 7 ou 4 vues |
| Norme vidéo du multi view | HD |
| Résolution d’écran minimale | 1366 x 768 |
Lecteur multimédia |
|
| Lecteurs multimédia | 2 |
| Canaux | Fill et key pour chaque lecteur |
| Capacité de la bibliothèque de médias pour les images fixes | 20 |
| Format des images fixes pour la bibliothèque de médias | PNG, TGA, BMP, GIF, JPEG, TIFF |
| Capacité de la bibliothèque de médias pour les clips | 2 x jusqu’en 1080p60 |
| Longueur de clip maximale en HD 720 | 400 images |
| Longueur de clip maximale en HD 1080 | 200 images |
| Format des fichiers vidéo pour la bibliothèque de médias | Séquence TGA |
| Format des fichiers audio pour la bibliothèque de médias | WAV, MP3, AIFF |
Traitement |
|
| Retard de traitement | < 10 lignes si genlocké et au même format que le mélangeur |
Mixeur audio |
|
| Mixeur audio | 58 canaux avec égaliseur paramétrique à six bandes, expanseur, gate, compresseur, limiteur |
Contrôle caméra |
|
| Contrôle caméra | Contrôle de la mise au point, iris, zoom, gain, balance des blancs, ton, obturateur, filtre ND, correcteur colorimétrique, tally, démarrage/arrêt de l’enregistrement (caméras Blackmagic Design compatibles) |
Logiciel |
|
| Panneau de contrôle inclus | ATEM Software Control pour Mac et Windows |
| Mises à jour logicielles | USB ou Ethernet |
| Systèmes d'exploitation | Mac 13.0 Ventura ou ultérieur, Windows 10 et 11 |
Alimentation requise |
|
| Alimentation | 1 x AC 100 - 240 interne, 1 x entrée DC XLR 12V |
| Consommation d'énergie | 100 W max |

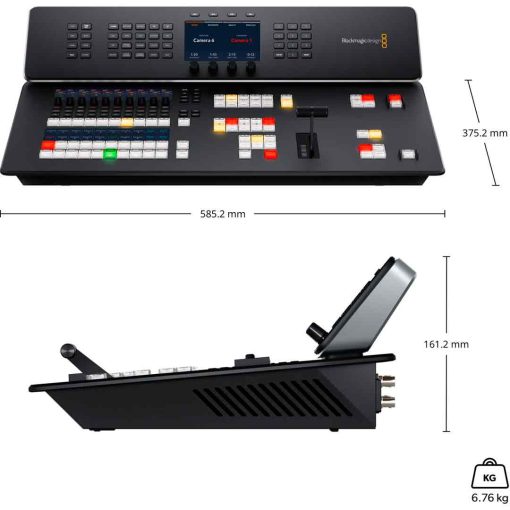

Caractéristiques physiques |
|
| Installation physique | Montage sur ou dans un bureau |
Spécifications environnementales |
|
| Température d'utilisation | 0° à 40° C |
| Température de stockage | -20° à 60° C |
| Humidité relative | 0% à 90% sans condensation |
Inclus |
|
| Inclus | ATEM Television Studio HD8, pack de bienvenue avec QR code pour télécharger le logiciel |
| Garantie | Garantie fabricant limitée à 12 mois |
Contenu de la boîte
- 1 x Blackmagic Design ATEM Television Studio HD8
- 1 x Pack de bienvenue avec QR code pour télécharger le logiciel
- 1 x Câble d'alimentation
