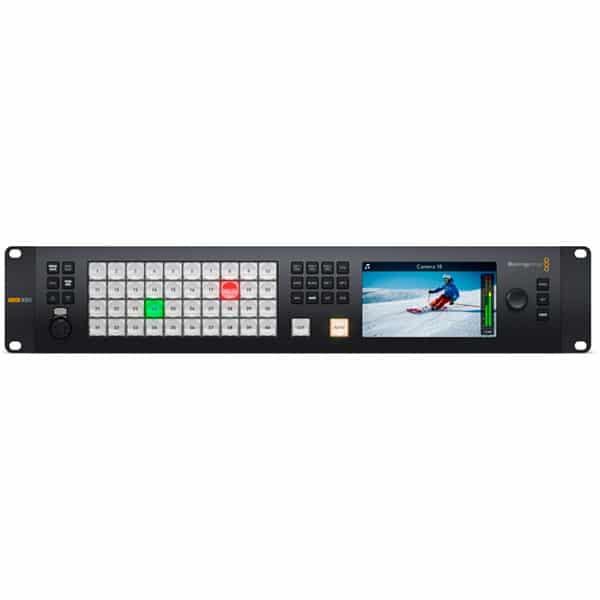

Blackmagic Design Atem 4 M/E Constellation 4K – Mélangeur

Nombre total d'entrées vidéo

40

Nombre total de sorties vidéo

28

Nombre total de sorties auxiliaires

24

Débits SDI

1.5G, 3G, 6G, 12G.

Nombre total d'entrées audio

2 x jack symétrique 1/4 pouce,

1 x entrée MADI BNC à 32 canaux stéréo,

1 x réseau d’ordres XLR à 5 broches.

Nombre total de sorties audio

2 x jack symétrique 1/4 pouce,

2 x sortie MADI BNC à 32 canaux stéréo,

1 x réseau d’ordres XLR à 5 broches.

Connexions timecode

Aucune

Entrée de référence

Tri-Sync ou Black Burst.

Synchronisation des entrées vidéo

Sur les 40 entrées.

Convertisseurs de fréquence d'images et de format

Sur les 40 entrées.

Entrées vidéo SDI

40 x 720p, 1080i, 1080p, 2160p 10 bits.

Entrées audio SDI

2 canaux audio intégrés sur toutes les entrées SDI.

Entrées audio supplémentaires

1 x réseau d’ordres XLR à 5 broches.

Sorties vidéo SDI

28 x 720p, 1080i, 1080p, 2160p 10 bits.

Sorties audio SDI

2 canaux intégrés à la sortie SDI sur toutes les sorties.

Sorties audio supplémentaires

1 x réseau d’ordres XLR à 5 broches.

Sorties programme SDI

N’importe quelle des 24 sorties SDI.

Sortie programme SDI down-convertie

Aucune

Sorties prévisualisation SDI

N’importe quelle des 24 sorties SDI.

Sorties Multi View SDI

4

Sorties Multi View HDMI

Aucune

Sortie Webcam

1 x USB-C supportant le 720p ou 1080p à la fréquence d’images PGM.

Contrôle à distance

RJ12 supporte le RS-422.

Connexion pour le panneau de contrôle

Ethernet prend en charge les normes 10/100/1000 BaseT. Permet une connexion directe entre le panneau et le châssis, ou via le réseau.

Générateur de timecode interne

Oui

Réseau d'ordres

RJ45 pour les systèmes de réseau d’ordres tiers.

Sortie tally

Ajoutée au produit GPI and Tally Interface de Blackmagic Design via la connexion Ethernet. (Produit vendu séparément).

Interface pour l'ordinateur

1 x port USB-C.

Normes vidéo SD

Aucune

Normes vidéo HD

720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60..

Normes vidéo Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60..

Conformité aux normes SDI

SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M de niveau  A et B, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1 et SMPTE 2082‑10, SMPTE 2082‑12.

Échantillonnage vidéo

4:2:2

Précision des couleurs

10 bits.

Espace colorimétrique

REC 709, REC 2020.

Commutation automatique SDI

Détection automatique entre le 1.5G-SDI, le 3G-SDI de niveau A et B, le 6G-SDI et le 12G-SDI.

Incrustateurs en amont

16

Incrustateurs en aval

4

Incrustateurs chroma avancés

16

SuperSource

2

Prise en charge du réseau d’ordres

Oui

Prise en charge du mix minus

Oui

Incrustateurs linéaires/en luminance

21

Incrustateur de transition (Stinger/DVE)

4 Stinger, 4 DVE.

Nombre total de couches

28

Générateurs de motifs

21

Générateurs de couleurs

2

DVEs

4

Panneau de contrôle

Commutation d’urgence sur le panneau avant, logiciel ou panneau matériel en option.

Fenêtres routables

64

Tally

Rouge pour le programme et vert pour la prévisualisation.

Libellés représentant les sources sur les fenêtres

Oui

Monitoring Multi View

4 x 16 dispositions de multi view possibles jusqu’à 64 fenêtres.

Norme vidéo du multi view

Sélection entre la HD et l’Ultra HD.

Lecteurs multimédia

4

Canaux

Fill et key pour chaque lecteur multimédia.

Capacité de la bibliothèque de médias pour les images fixes

40

Capacité de la bibliothèque de médias pour les clips

4

Longueur de clip maximale en HD 720 pour le lecteur multimédia

3200 images.

Longueur de clip maximale en HD 1080 pour le lecteur multimédia

1600 images.

Longueur de clip maximale en Ultra HD pour le lecteur multimédia

400 images.

Format des images fixes pour la bibliothèque de médias

PNG, TGA, BMP, GIF, JPEG et TIFF.

Format des fichiers vidéo pour la bibliothèque de médias

Séquence TGA.

Format des fichiers audio pour la bibliothèque de médias

WAV, MP3 et AIFF.

Interface

Résolution minimale du moniteur de 1366 x 768.

Panneau avant

Écran LCD HD intégré pour la vidéo, 42 boutons LED pour la configuration et la commutation d’urgence, 8 boutons source, 4 boutons de transition, 6 sélections pour le réseau d’ordres et boutons de mixage, molette pour contrôler les menus et bouton de configuration, bouton de verrouillage sur le panneau avant.

Retard de traitement

À confirmer

Mixeur audio

Mixeur à 156 canaux.

Sélectionnable entre On/Off/Audio-Follow-Video.

Mesure des niveaux et crêtes.

Contrôle de gain principal.

Égaliseur paramétrique à six bandes, dynamique dont expanseur, gate, compresseur et limiteur.

Down-conversion

TBA

Panneau de contrôle inclus

Panneau ATEM Software Control inclus gratuitement pour Mac 12.0 Monterey, Mac 13.0 Ventura ou une version plus récente, et Windows 10 et 11.

Mises à jour logicielles

Via le port USB-C en connexion directe sur les ordinateurs Mac OS ou Windows. Utilitaire ATEM Setup fourni.

Configuration

Via le logiciel ATEM Software Control, à l'exception de l'adresse IP du châssis ATEM qui doit être configurée via l’utilitaire ATEM Setup connecté au châssis via USB-C.

Alimentation

2 x 100 - 240 AC interne, 50/60Hz.

Consommation d'énergie

TBA

Installation physique

2 unités de rack de hauteur.

Température d'utilisation

0° à 40° C (32° à 104° F)

Température de stockage

-20° à 60° C (-4° à 140° F)

Humidité relative

0% à 90% sans condensation
