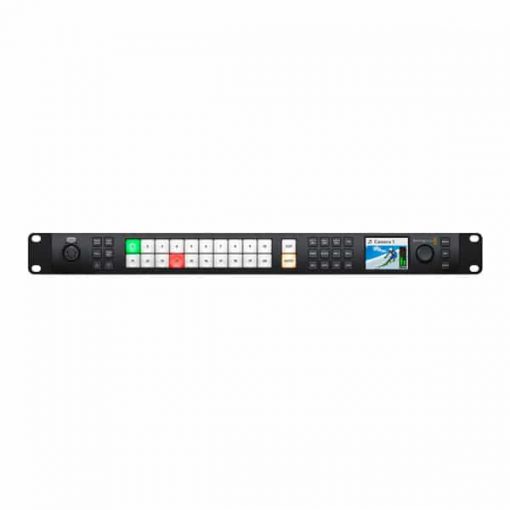

Blackmagic Design ATEM 2 M/E Constellation HD – Mélangeur

Nombre total d'entrées vidéo

20

Nombre total de sorties vidéo

12

Débits SDI

1.5G, 3G

Nombre total d'entrées audio

2 x jack symétrique de 1/4 de pouce,1 x réseau d’ordres XLR à 5 broches.

Nombre total de sorties audio

1 x réseau d’ordres XLR à 5 broches.

Entrées audio SDI

2 canaux d’audio intégré sur toutes les entrées SDI.

Sorties audio SDI

2 canaux d’audio intégré sur toutes les sorties SDI.

Connexions timecode

Aucune

Entrée de référence

Tri-Sync ou Black Burst.

Synchronisation des entrées vidéo

Sur les 20 entrées.

Convertisseurs de fréquence d'images et de format

Sur les 20 entrées.

Sorties aux SDI

N’importe quelle des 12 sorties SDI.

Sorties prévisualisation SDI

N’importe quelle des 12 sorties SDI.

Sorties programme SDI

N’importe quelle des 12 sorties SDI.

Sortie programme SDI down-convertie

Aucune

Sortie Webcam

1 x USB-C supportant le 720p ou 1080p à la fréquence d’images PGM.

Nombre de Multi Views

2 x 3G-SDI

Connexion pour le panneau de contrôle

Ethernet. Connexion directe entre le panneau et le châssis, ou via le réseau.

Générateur de timecode interne

Oui

Réseau d'ordres

RJ45 pour les systèmes de réseau d’ordres tiers.

Sortie tally

Intégrée aux GPI et Tally Interface Blackmagic Design via la connexion Ethernet. (Produit vendu séparément)

Ethernet

Supporte le 10/100/1000 BASE-T.

Interface pour l'ordinateur

1 x USB-C supporte USB 3.1 Gen 1 (5Gb/s)

Normes vidéo SD

Aucune

Normes vidéo HD

720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.

Conformité aux normes SDI

SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A et B.

Échantillonnage vidéo

4:2:2

Précision des couleurs

10 bits.

Espace colorimétrique

REC 709

Commutation automatique SDI

Détection automatique entre le 1.5G-SDI et le 3G-SDI de niveau A et B.

Incrustateurs en amont

8

Incrustateurs en aval

2

Incrustateurs chroma avancés

8

SuperSource

1

Prise en charge du réseau d’ordres

Oui

Prise en charge du mix minus

Oui

Incrustateurs linéaires/en luminance

11

Incrustateur de transition (Stinger/DVE)

2 Stinger, 2 DVE.

Nombre total de couches

15

Générateurs de motifs

11

Générateurs de couleurs

2

Panneau de contrôle

Commutation d’urgence sur le panneau avant, logiciel ou panneau matériel en option.

Fenêtres routables

32

Tally

Rouge pour le programme et vert pour la prévisualisation.

Libellés représentant les sources sur les fenêtres

Oui

Monitoring Multi View

2 x multi views chacun configurable en 16, 13, 10, 7 ou 4 vues. Inclut le monitoring du programme, de la prévisualisation, des entrées, des lecteurs multimédias, des M/E, des DSK, du SuperSource et du clean feed avec des libellés et indicateurs audio en option.

Norme vidéo du multi view

HD

Résolution d’écran minimale

1366 x 768

Lecteurs multimédia

2

Canaux

Fill et key pour chaque lecteur multimédia.

Capacité de la bibliothèque de médias pour les images fixes

60

Capacité de la bibliothèque de médias pour les clips

2 x jusqu’en 1080p60.

Longueur d’un clip en 720 HD sur le lecteur multimédia

800 images.

Longueur d’un clip en 1080 HD sur le lecteur multimédia

400 images.

Format des images fixes pour la bibliothèque de médias

PNG, TGA, BMP, GIF, JPEG et TIFF.

Format des fichiers vidéo pour la bibliothèque de médias

Séquence TGA.

Format des fichiers audio pour la bibliothèque de médias

WAV, MP3 et AIFF.

Panneau avant

Écran LCD intégré de 2,2 pouces pour la vidéo, 22 boutons LED pour la configuration et la commutation d’urgence, 8 boutons source, 4 boutons de transition, 6 sélections pour le réseau d’ordres et boutons de mixage, molette pour contrôler les menus et bouton de configuration, bouton de verrouillage sur le panneau avant.

Retard de traitement

< 10 lignes.

Mixeur audio

Mixeur à 48 canaux.

Sélectionnable entre On/Off/Audio-Follow-Video.

Mesure des niveaux et crêtes.

Contrôle de gain principal.

Égaliseur paramétrique à six bandes, dynamique dont expanseur, gate, compresseur et limiteur.

Down-conversion

Aucune

Panneau de contrôle inclus

Panneau ATEM Software Control inclus gratuitement pour Mac 11.11 Big Sur, Mac 12 Monterey ou version ultérieure et Windows 10 ou 11.

Mises à jour logicielles

Via le port USB ou Ethernet sur les ordinateurs Mac OS ou Windows. Utilitaire ATEM Setup Utility fourni.

Configuration

Au moyen du logiciel ATEM Software Control Panel, à l'exception de l'adresse IP du châssis qui doit être configurée par le logiciel ATEM Setup Utility connecté au châssis via USB.

Alimentation

1 x 100 - 240 AC interne.

Consommation d'énergie

52W

Installation physique

1 unité de rack.

Température d'utilisation

0° à 40° C (32° à 104° F)

Température de stockage

-20° à 60° C (-4° à 140° F)

Humidité relative

0% à 90% sans condensation
