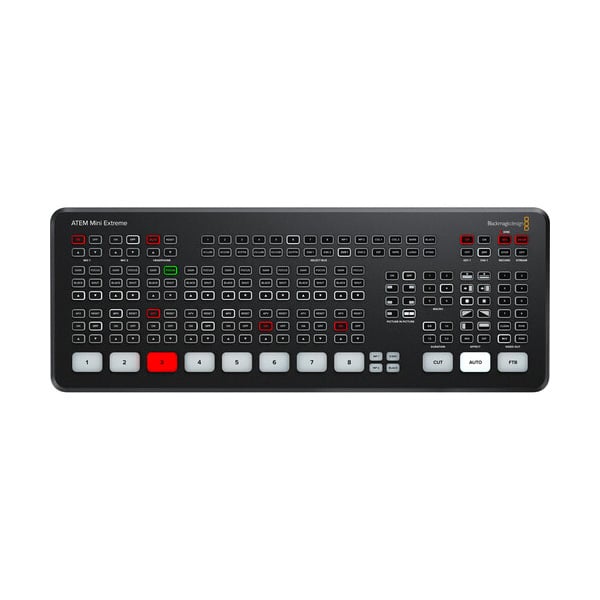

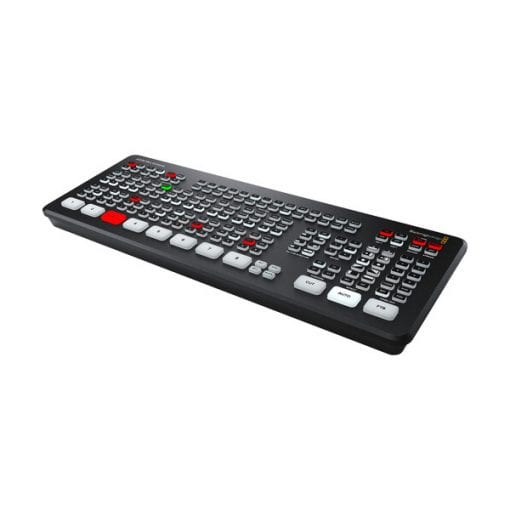

Blackmagic ATEM Mini Extreme – Mélangeur

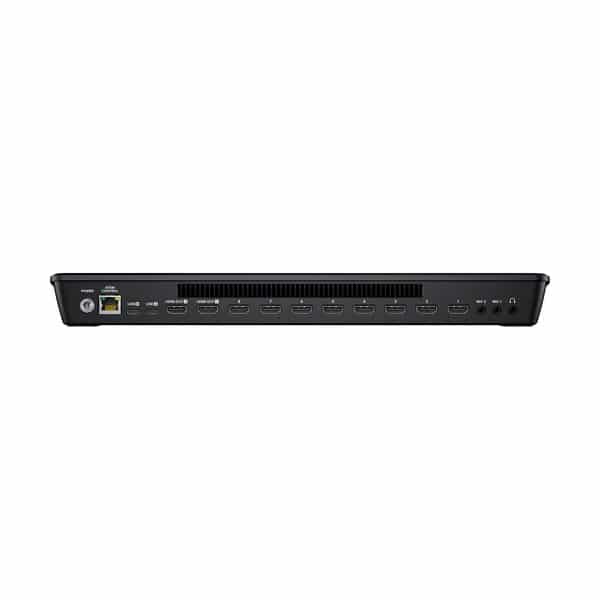

Connexions

Nombre total d'entrées vidéo
8

Nombre total de sorties
2

Nombre total de sorties auxiliaires
2

Nombre total d'entrées audio
2 x mini jack stéréo 3,5 mm

Nombre total de sorties audio
1 x mini jack stéréo 3,5 mm

Connexion timecode
Aucune

Entrées vidéo HDMI
8 x HDMI de type A, commutables en HD 10 bits. 2 canaux audio intégrés.

Synchronisation des entrées vidéo
Sur les 8 entrées HDMI.

Convertisseurs de fréquence d'images et de format
Sur les 8 entrées HDMI.

Sorties programme HDMI
2

Ethernet
Ethernet prend en charge les normes 10/100/1000 BaseT pour le streaming en direct, le contrôle logiciel, les mises à jour logicielles et la connexion directe ou en réseau au panneau.

Interface pour l'ordinateur
2 x connecteur USB Type-C 3.1 Gen 1 pour l’enregistrement sur disque externe, la sortie webcam, le contrôle logiciel, les mises à jour logicielles et la connexion au panneau.

Caractéristiques
du produit
Incrustateurs en amont
4

Incrustateurs en aval
2

Incrustateurs chroma avancés
Jusqu'à 4

Incrustateurs linéaires/en luminance
Jusqu'à 4

Incrustateur de transition
DVE seulement.

Nombre total de couches
9

Générateurs de motifs
5

Générateurs de couleurs
2

DVE avec bordures et ombres portées
2

Interface
Résolution minimale du moniteur de 1366 x 768.

Audio
Mixeur audio
11 entrées x 2 canaux. Sélection possible entre On/Off/Audio-Follow-Video par canal et contrôle du gain indépendant pour chaque canal. Mesure des niveaux et crêtes. Nouvelles améliorations audio Fairlight : Compresseur, gate, limiteur, égaliseur paramétrique à 6 bandes. Contrôle de gain master.

Entrée analogique
Stéréo asymétrique

Décalage de l’entrée analogique
Jusqu’à 8 images

Impédance d’entrée
1.8k

Niveau d’entrée maximum
+6dBV

Alimentation pour micro
Disponible sur les deux connexions mini jack 3,5 mm.

Streaming
Streaming direct
L’ATEM Mini Extreme supporte le streaming live directement via Ethernet ou par USB-C via une connexion Internet mobile partagée à l’aide du Real Time Messaging Protocol (RTMP).

Enregistrement
Enregistrement direct de la vidéo et de l’audio
Port expansion USB-C 3.1 Gen 1 pour enregistrer directement sur un support externe.

Enregistrement vidéo
1 x sortie programme en tant que fichier .mp4 H.264 au paramètre de qualité du streaming, à la norme vidéo ATEM avec audio AAC.

Format des supports
Compatible avec les supports formatés en ExFAT (Windows/Mac) ou en HFS+ (Mac).

Monitoring Multi View
Monitoring Multi View
Configurable en 16, 13, 10, 7 ou 4 fenêtres, dont Programme, Prévisualisation, 8 entrées HDMI, SuperSource, clean feed, lecteur multimédia, état du streaming, état de l’enregistrement et indicateurs audio.

Norme vidéo du multi view
HD

Lecteur multimédia
Lecteurs multimédia
2

Canaux
Fill et key pour chaque lecteur multimédia.

Capacité de la bibliothèque de médias pour les images fixes
20 avec signaux fill et key.

Format des images fixes pour la bibliothèque de médias
PNG, TGA, BMP, GIF, JPEG et TIFF.

Contrôle
Panneau de contrôle
Panneau de contrôle intégré. Panneau de contrôle logiciel avec contrôle caméra inclus. Prise en charge du panneau matériel en option.

Connexion pour le panneau de contrôle
Ethernet prend en charge les normes 10/100/1000 BaseT. Ethernet offre une connexion directe entre le panneau et le châssis, ou via le réseau. L’ATEM Mini Extreme prend également en charge la connexion USB-C directe. Ethernet ou USB-C utilisé pour les mises à jour logicielles.

Compatibilité panneau de contrôle
ATEM Software Control Panel fourni. Également compatible avec l'ATEM 1 M/E Advanced Panel, l'ATEM 2 M/E Advanced Panel et l’ATEM 4 M/E Advanced Panel. L’ATEM Mini Extreme peut être configuré à l’aide de l’utilitaire Blackmagic Videohub Hardware Panel Setup pour router les sources vers les destinations avec le Videohub Smart Control Pro et le Videohub Master Control Pro.

Panneau de contrôle inclus
Panneau ATEM Software Control inclus gratuitement pour Mac 10.14 Mojave, Mac 10.15 Catalina, Mac 11 Big Sur ou une version plus récente et Windows 10 64 bits uniquement.

Logiciel
Mises à jour logicielles
Au moyen de l'USB ou d’Ethernet en connexion directe sur les ordinateurs Mac OS X ou Windows. Comprend l’ATEM Switcher Utility.

Configuration
Via le logiciel ATEM Software Control, à l'exception de l'adresse IP du châssis qui doit être configurée par l’ATEM Switcher Utility connecté au châssis via USB.

Systèmes d'exploitation
Mac icon
Mac 10.15 Catalina,
Mac 11.1 Big Sur ou une version ultérieure.

Windows Icon
Windows 10 en 64 bits.

Alimentation requise
Alimentation
1 x alimentation externe 12V.

Consommation d'énergie
36W

Caractéristiques physiques
ATEM Mini Extreme
Spécifications environnementales
Température d'utilisation
5° C à 40° C (41° à 104° F)

Température de stockage
-10° à 60° C (14° à 140° F)

Humidité relative
0% à 90% sans condensation
