AJA Ki Pro Ultra 12G – Enregistreur Vidéo
Présentation du AJA Ki Pro Ultra 12G

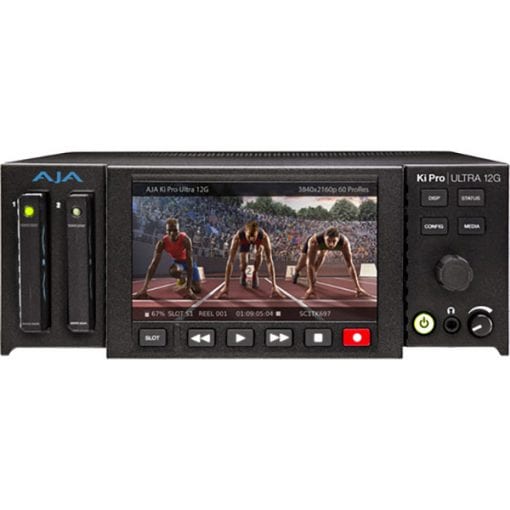

Le AJA Ki Pro Ultra 12G est un enregistreur multimédia portable qui intègre un écran LCD intégré de 4,8 pouces. Il est adapté à tous les environnements , du terrain au studio. Il prend en charge l’enregistrement d’un seul flux 4K, soit DCI ou UHD 4K, ainsi que plusieurs flux HD dans ProRes. L’enregistrement Avid DNxHR et DNxHD est pris en charge pour un seul canal en 4K ou en HD. L’Ultra 12G dispose d’une entrée et d’une sortie 12G-SDI, ainsi que de trois 3G-SDI. Il comporte également une sortie moniteur SDI dédiée, avec des overlays disponibles dans le système de menus, et un knob rotatif de sélection de menu avec des VTR controls à bouton-poussoir.
Un connecteur Ethernet intégré vous permet de contrôler le Ki Pro Ultra 12G via un ordinateur et un navigateur Web, et il existe un connecteur DB-9 pour le contrôle RS-422. L’unité s’intégrera facilement dans une salle de contrôle ou une camionnette OB. Deux slots pour le AJA Pak media vous permettent d’enregistrer à l’infini car le Ki Pro bascule sur le support d’enregistrement vide lorsque le premier AJA Pak est plein.
Avec sa largeur d’un demi-rack et sa hauteur de deux rack, il est portable et également adapté au montage en rack avec des accessoires en option. Les entrées d’alimentation XLR redondantes permettent d’éviter une panne catastrophique grâce à une seconde source d’alimentation de secours, de sorte que vous ne perdez pas une image lors de l’enregistrement.
Points forts du AJA Ki Pro Ultra 12G
- Enregistrement jusqu’à DCI ou 4K UHD
- Prend en charge l’enregistrement 4K monocanal
- Prend en charge l’enregistrement 4 canaux en HD
- Prend en charge 12G-SDI, 3G-SDI et HDMI 2.0
Écran LCD de 4,8 pouces - Knob rotatif, boutons de commande de type Deck
- Contrôle Ethernet et RS-422
- Deux slots média AJA Pak
- Hauteur 2 RU, largeur demi-rack
- Entrées d’alimentation CC XLR 4 broches redondantes
Video Formats
- Single Channel Mode:
- (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (4K) 4096 x 2160PsF 23.98, 24, 25, 29.97*
- (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (UltraHD) 3840 x 2160PsF 23.98, 24, 25, 29.97*
- (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1080i 25, 29.97, 30
- (HD) 1080PsF 23.98, 24, 25**, 29.97**
- (HD) 720p 50, 59.94, 60
- Multi-Channel Mode:
- (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1080i 25, 29.97, 30
- (HD) 1080PsF 23.98, 24, 25**, 29.97**
- (HD) 720p 50, 59.94, 60
*Only 4x 1.5G-SDI, 10-bit 4:2:2 YCbCr, Square Division
**25 and 29.97 requires Record Type>PsF selection
Codec Support
- Single Channel Mode:
- Apple ProRes 4444 XQ, up to 2K/60 fps
- Apple ProRes 4444, up to 30 fps
- Apple ProRes 422 (HQ)
- Apple ProRes 422
- Apple ProRes 422 (LT)
- Apple ProRes 422 (Proxy)
- Avid DNxHD HQX (220x)*
- Avid DNxHD SQ (145)*
- Avid DNxHD LB (36)**
- Avid DNxHR HQX up to 4K/29.97 fps
- Avid DNxHR SQ up to 4K/29.97 fps
- Avid DNxHR LB up to 4K/29.97 fps
- Multi-Channel Mode:
- Apple ProRes 4444, up to 30 fps
- Apple ProRes 422 (HQ)
- Apple ProRes 422
- Apple ProRes 422 (LT)
- Apple ProRes 422 (Proxy)
*Avid DNxHD only supported for 1080 and 720 resolutions
**Avid DNxHD 36 only supported for 1080p
Codec Container
- Apple ProRes .MOV
- AVID DNX .MXF or .MOV
Removable Storage
- 2x slots, AJA SSD media Pak 2000, Pak 1000, Pak 512, Pak 256
File System Support
- HFS+, exFAT
Video Input Digital
- 1x 12G-SDI, SMPTE-292/372/424/2081/2082
- 3x 3G-SDI, SMPTE-292/372/424
- 1x Fiber or HD-BNC 12G-SDI, SMPTE-297 (optional SFP modules)
- 3x Fiber or HD-BNC, 3G-SDI, SMPTE-297 (optional SFP modules)
- 4K/UltraHD 4:2:2 10bit & 4:4:4 10/12bit (BNC or Fiber)
- Dual Link 4:2:2 10bit & 4:4:4 10/12bit (BNC or Fiber)
- Single Link 4:2:2 10bit & 4:4:4 10/12bit (BNC or Fiber)
- 1x HDMI standard type A connector
- HDMI v2.0
- 4:4:4 RGB 8/10/12-bit (deep color)
- 4:2:2 YCbCr 8/10/12-bit
- 4:2:0 YCbCr 8-bit
Video Output Digital
- 1x 12G-SDI, SMPTE-292/372/424/2081/2082
- 3x 3G-SDI, SMPTE-292/372/424
- 1x Fiber or HD-BNC 12G-SDI, SMPTE-297 (optional SFP modules)
- 3x Fiber or HD-BNC, 3G-SDI, SMPTE-297 (optional SFP modules)
- 4K/UltraHD 4:2:2 10bit & 4:4:4 10/12bit (BNC or Fiber)
- Dual Link 4:2:2 10bit & 4:4:4 10/12bit (BNC or Fiber)
- Single Link 4:2:2 10bit & 4:4:4 10/12bit (BNC or Fiber)
- 1x HDMI standard type A connector
- HDMI v2.0
- 4:4:4 RGB 8/10/12-bit (deep color)
- 4:2:2 YCbCr 8/10/12-bit
- 4:2:0 YCbCr 8-bit
Audio Input Digital
- 16-channel, 24-bit SDI/Fiber embedded audio, 48 kHz sample rate, synchronous
- 8-channel, 24-bit HDMI embedded audio, 48 kHz sample rate, synchronous
- 8-channel, AES/EBU via (1x DB-25 TASCAM pinout)
Audio Input Analog
- 8-channel, mappable, 24-bit A/D analog audio, 48 kHz sample rate (1x DB-25 TASCAM Pinout)
- +24 dBu full scale digital
- +/- 0.2 dB 20 Hz to 20 kHz frequency response
Audio Output Digital
- 16-channel, 24-bit SDI/Fiber embedded audio, 48 kHz sample rate, synchronous
- 8-channel, 24-bit HDMI embedded audio, 48 kHz sample rate, synchronous
- 8-channel, AES/EBU via (1x DB-25 TASCAM pinout)
Audio Output Analog
- Stereo unbalanced headphone jack (1x 3.5mm jack) with volume control
- 8-channel, 24-bit D/A analog audio, 48 kHz sample rate (1x DB-25 TASCAM pinout)
- 2-channel unbalanced 2x RCA connectors
Recording Mode
- Multi-channel HD Apple ProRes recording (Pak 2000, Pak 1000, Pak 512 (R1 and above), Pak 256 (R1 and above))
- Single channel 4K/UltraHD/2K/HD recording
Playback Mode
- One channel of 4K/UltraHD/2K/HD at a time
Timecode
- SDI RP188/SMPTE 12M via SDI BNC
- LTC input (1x BNC)
- LTC output (1x BNC)
- TC Super Out
Reference Input
- External, 2x BNC
- Looping, nonterminating
- Blackburst or tri-level sync
- 720p 59.94
- 720p 50
- 1080i 59.94
- 1080i 50
- 1080p 23.98
- 1080PsF 23.98
- 1080p 24
- 1080PsF 24
- 1080p 25
- 1080PsF 25
- 1080p 29.97
- 1080PsF 29.97
- (SD) Analog composite
- 525i 59.94
- 625i 50
Network Interface
- 1x LAN connector (RJ-45 connector, 10/100/1000)
- Embedded web server for remote control
- Configuration and Transport Control via Web Interface
- Video Confidence Monitor via Web Interface
- Clip upload/download via Web Interface in DATA-LAN mode
- Remote control via REST
Machine Control
- RS-422, 1x DB-9 female connector, Sony 9-pin protocol
- 9-pin D-connector pinout is as follows:
| 1 | GND |
| 2 | TX- |
| 3 | RX+ |
| 4 | GND |
| 5 | No Connection |
| 6 | GND |
| 7 | TX+ |
| 8 | RX- |
| 9 | GND |
| Shell | GND |
User Interface
- Rotary selector knob
- Dedicated, backlit transport controls and menu buttons
- Large 1280x720 TFT LCD display with Video Monitor and Menu/Status Overlays
Closed Captioning Support
- CEA-708, CEA-608
Size (w x d x h)
- 8.64" x 9.34" x 3.31" (219.46 x 237.24 x 84.08 mm)
Weight
- 5.6 lbs (2.6 kg)
Power
- Dual, redundant, 5.4A max, 35W-60W typical-65W Max
- 100-240 VAC 50/60 Hz (adapter)
- 12-18Vdc 4-pin XLR (chassis)
Environment
- Safe Operating Temperature: 0 to 40 C (32 to 104 F)
- Safe Storage Temperature (Power OFF): -40 to 60 C (-40 to 140 F)
- Operating Relative Humidity: 10-90% noncondensing
- Operating Altitude: <3,000 meters (<10,000 feet)
