Sony PDW-HD1200 – Enregistreur
Présentation de Sony PDW-HD1200

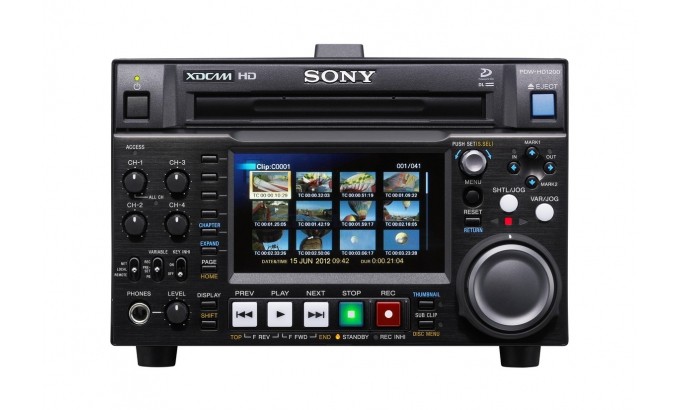

L’enregistreur Sony PDW-HD1200, à disque haute performance possède moins de fonctionnalités que le PDW-HD1500 mais garde le même niveau exceptionnel d’opérabilité, ce qui fait de lui le partenaire idéal du caméscope économique à Professional Disc PDW-680.
De plus, il est équipé d’un convertisseur Up/Down qui s’avère particulièrement utile lors de l’utilisation de contenus mélangeant les formats HD et SD. En outre, les interfaces RS-422 et Gigabit Ethernet permettent au PDW-HD1200 d’être utilisé comme lecteur pour le montage linéaire et comme source d’alimentation pour le montage non linéaire.
Grâce à sa haute performance et à ses caractéristiques opérationnelles sophistiquées et innovantes, le PDW-HD1200 est un outil d’enregistrement fiable mais abordable pour de nombreuses applications de production HD.
Points forts de l’enregistreur Sony PDW-HD1200
– Dispositif d’enregistrement compact et flexible.
Le PDW-HD1200 offre une qualité d’image MPEG HD422 remarquable ainsi qu’une capacité d’enregistrement audio de 24 bits à 8 canaux (HD-SDI) incomparable, le tout réuni dans un deck compact au format demi-rack.

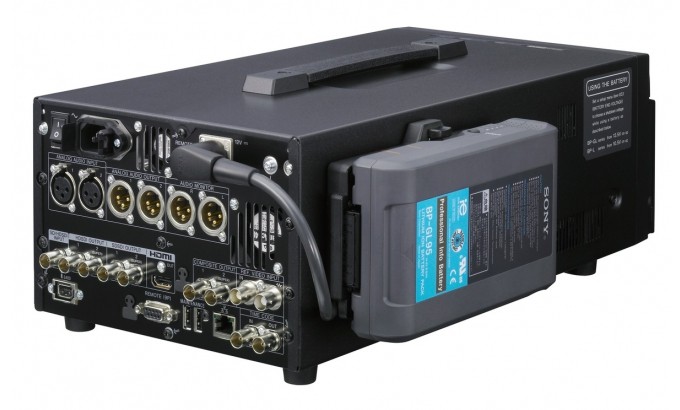

Grâce à sa capacité unique de prise en charge de trois sources d’alimentation différentes (CA, CC ou batterie), à son grand écran LCD de 4,3 pouces* et à son haut-parleur intégré, le PDW-HD1200 est un enregistreur polyvalent et de haute qualité adapté aussi bien aux applications en intérieur que sur le terrain.
– Taille de l’image mesurée en diagonale.
– Enregistrement et lecture HD et SD pour une grande variété d’applications.
– Le PDW-HD1200 peut enregistrer et lire aux formats MPEG IMX et DVCAM dans le domaine SD en standard.
Spécifications techniques
Les caractéristiques / spécifications techniques peuvent varier d'un pays à l'autre.
Généralités
| Alimentation | 100 V à 240 V CA, 50/60 Hz, 12 V CC |
|---|---|
| Consommation électrique | CA : 65 W, CC : 55 W |
| Température de fonctionnement | De 5 °C à 40 °C |
| Température de stockage | De -20 °C à 60 °C |
| Humidité | De 25 à 90 % (humidité relative) |
| Poids | 6,5 kg |
| Dimensions (L x H x P) *1 | 210 x 132 x 396 mm (hors parties saillantes) |
| Format d'enregistrement/de lecture (vidéo) | MPEG HD422 (CBR, 50 Mbit/s) MPEG HD : - Mode HQ (VBR, débit maximal : 35 Mbit/s) - Mode SP (CBR, 25 Mbit/s) - Mode LP (VBR, débit maximal : 18 Mbit/s)*2 MPEG IMX (CBR, 50/40/30 Mbit/s) DVCAM (CBR, 25 Mbit/s) |
| Format d'enregistrement/de lecture (audio) | MPEG HD422 : 8 canaux/24 bits/48 kHz MPEG HD : 4 canaux/16 bits/48 kHz MPEG IMX : 4 canaux/24 bits/48 kHz ou 8 canaux/16 bits/48 kHz DVCAM : 4 canaux/16 bits/48 kHz |
| Format d'enregistrement/de lecture (vidéo proxy) | MPEG-4 |
| Format d'enregistrement/de lecture (audio proxy) | A-law (8 canaux/8 bits/8 kHz) |
| Durée d'enregistrement/de lecture (MPEG HD422) | 50 Mbits/s : environ 95 min (PFD50DLA), environ 43 min (PFD23A) |
| Durée d'enregistrement/de lecture (MPEG HD) | 35 Mbit/s, 4 canaux audio : plus de 145 min (PFD50DLA), plus de 65 min (PFD23A) 35 Mbit/s, 2 canaux audio (lecture uniquement) : plus de 150 min (PFD50DLA), plus de 68 min (PFD23A) 25 Mbit/s, 4 canaux audio : environ 190 min (PFD50DLA), environ 85 min (PFD23A) 25 Mbit/s, 2 canaux audio (lecture uniquement) : environ 200 min (PFD50DLA), environ 90 min (PFD23A) 18 Mbit/s, 4 canaux audio (lecture uniquement) : plus de 248 min (PFD50DLA), plus de 112 min (PFD23A) 18 Mbit/s, 2 canaux audio (lecture uniquement) : plus de 265 min (PFD50DLA), plus de 122 min (PFD23A) |
| Durée d'enregistrement/de lecture (MPEG IMX) | 50 Mbits/s : environ 100 min (PFD50DLA), environ 45 min (PFD23A) 40 Mbit/s : environ 120 min (PFD50DLA), environ 55 min (PFD23A) 30 Mbit/s : environ 150 min (PFD50DLA), environ 68 min (PFD23A) |
| Durée d'enregistrement/de lecture (DVCAM) | 25 Mbits/s : environ 185 min (PFD50DLA), environ 85 min (PFD23A) |
| Plage de vitesses de recherche (mode Shuttle) | -20 à +20 fois la vitesse normale |
| Plage de vitesses de recherche (mode Variable) | -1 à +1 fois la vitesse normale |
| Plage de vitesses de recherche (mode Jog) | -1 à +1 fois la vitesse normale |
| Plage de vitesses de recherche (avance/retour rapide) | -30 à +30 fois la vitesse normale |
Lecteur multimédia
| Type de contenu multimédia | Lecteur Professional Disc (x 1) |
|---|
Entrée/sortie
| Entrée de référence | BNC (x 2) (avec boucle itérative), synchro niveau triple HD (0,6 Vc-c/75 Ω/négative) ou Black Burst/synchro composite SD (0,286 Vc-c/75 Ω/négative) |
|---|---|
| Entrée HD-SDI | BNC (x 1) (commutable HD/SD), HD-SDI : SMPTE 292M (avec audio intégré), SD-SDI : SMPTE 259M (avec audio intégré) |
| Entrée audio analogique | XLR 3 broches (femelle) (2 x) (canal sélectionnable), +4/0/-3/-6 dBu (sélectionnable), 10 kΩ, symétrique |
| Entrée Timecode | BNC (x 1), Timecode SMPTE, 0,5 Vc-c à 18 Vc-c, 3,3 kΩ/asymétrique |
| Sortie composite analogique | BNC (x 2), 1 : 1,0 Vc-c/75 Ω/négative, SMPTE 170M, 2 : 1,0 Vc-c/75 Ω/négative, SMPTE 170M, activation/désactivation des caractères |
| Sortie HD-SDI | BNC (x 2), 1 : SMPTE 292M (avec audio intégré), 2 : SMPTE 292M (avec audio intégré), activation/désactivation des caractères |
| Sortie SD-SDI | BNC (x 2), 1 : SMPTE 259M (avec audio intégré), 2 : SMPTE 259M (avec audio intégré), activation/désactivation des caractères |
| Sortie HDMI | TYPE A 19 broches (x 1), Vidéo : 1080i, 480i, 480p, 576i, 576p, Audio : 2 canaux/16 bits/48 kHz |
| Sortie audio analogique | XLR 3 broches (mâle) (x 2) (canal sélectionnable), +4/0/-3/-6 dBu (sélectionnable), 600 Ω, Lo-Z, symétrique |
| Moniteur audio analogique | XLR 3 broches (mâle) (x 2), +4 dBu, 600 Ω, Lo-Z, symétrique |
| Sortie casque | Jack stéréo JM-60 (x 1), -13 dBu, 8 Ω, asymétrique |
| Sortie Timecode | BNC (x 1), Timecode SMPTE, 1,0 Vc-c/75 Ω/asymétrique |
| i.LINK | IEEE 1394, 6 broches (x 1), File Access Mode |
| Ethernet | RJ-45 (x 1), 1000BASE-T : IEEE 802.3ab, 100BASE-TX : IEEE 802.3u, 10BASE-T : IEEE 802.3 |
| USB | (x 2) pour la maintenance, un clavier USB, une souris USB |
| Entrée de télécommande (9 broches). | Connecteur sub-D à 9 broches (femelle) (x 1), RS-422A |
| Entrée DC | (12 V) de type XLR 4 broches (mâle) (x 1) |
| Sortie DC | (12 V) 4 broches (femelle) (x 1), 12 V CC, 7,5 W |
| Entrée AC | Entrée AC (x 1), de 100 à 240 V, 50/60 Hz |
Performances vidéo
| Fréquence d'échantillonnage | Y : 74,25 MHz, Pb/Pr : 37,125 MHz |
|---|---|
| Quantification | 8 bits/échantillon |
| Correction d'erreurs | Code Reed-Solomon |
Réglages processeur
| Niveau VIDEO | -∞ à +3 dB |
|---|---|
| Niveau de couleur | -∞ à +3 dB |
| Niveau de configuration/des noirs. | -30 IRE à +30 IRE/-210 mV à +210 mV |
| Phase couleur | -30° à +30° |
| Phase de synchro du système | -15 à +15 μs |
| Phase SC système | 0 à 400 ns |
Performances audio
| Fréquence d'échantillonnage | 48 kHz |
|---|---|
| Quantification | 24 bits |
| Réponse en fréquence | De 20 Hz à 20 kHz +0,5/-1,0 dB (0 dB à 1 kHz) |
| Plage dynamique | Plus de 90 dB |
| Distorsion | Inférieure à 0,05 % (1 kHz) |
| Réserve dynamique | -20/-18/-16/-12 dB (sélectionnable) |
Autres
| Ecran intégré | Ecran couleur LCD 4,3 pouces |
|---|---|
| Sortie haut-parleur intégrée | Monaural (x 1) |
Accessoires fournis
| Guide d'utilisation (1), CD-ROM de logiciels d'application XDCAM (1) | |
|---|---|
|
Les valeurs indiquées pour les dimensions sont approximatives. |
