AJA BRIDGE LIVE 3G-8 – Encodeur/Décodeur Audio
Présentation du AJA BRIDGE LIVE 3G-8 – Encodeur/Décodeur Audio

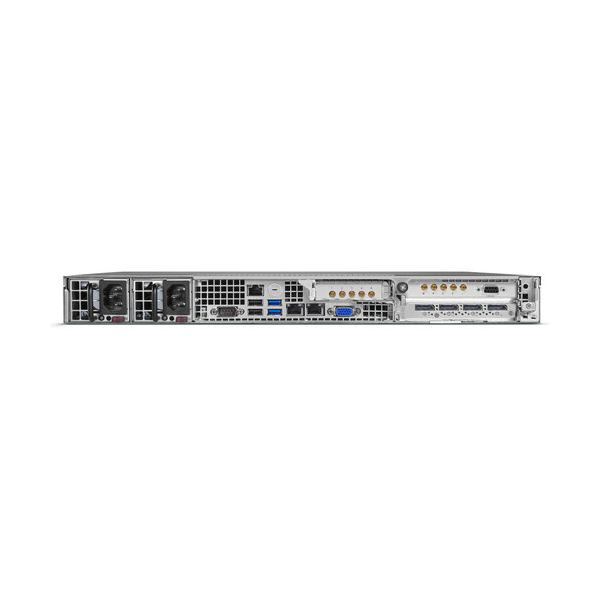

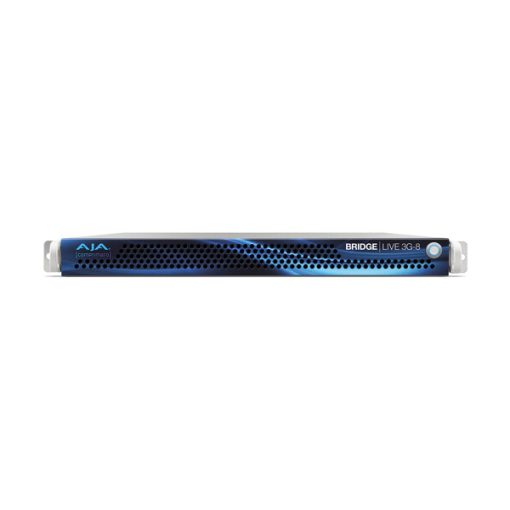

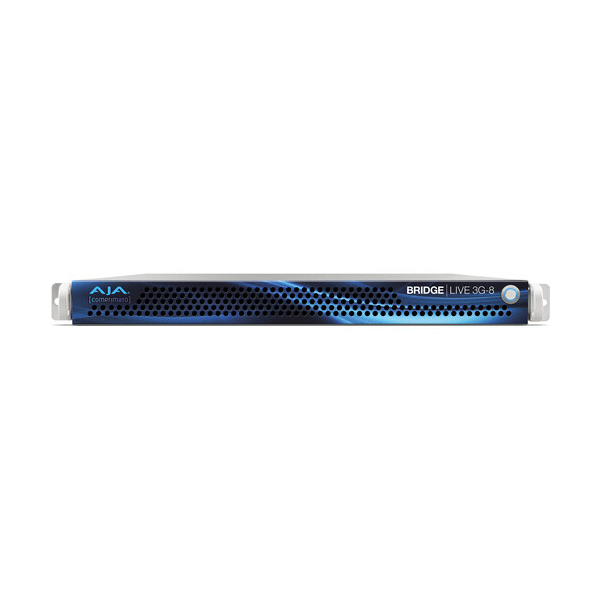

Le AJA BRIDGE LIVE 3G-8 est un encodeur/décodeur HD bidirectionnel, conçu pour la diffusion professionnelle en direct, le REMI, la contribution et le transcodage multi‑canal. Cet appareil rackable 1 RU, robuste et fiable, prend en charge jusqu’à 8 entrées/sorties 3G‑SDI simultanées, avec des alimentations redondantes et une garantie constructeur de trois ans.
Description générale et fonctionnalités essentielles
-
Flux vidéo HD synchrones : jusqu’à 8 chaînes HD (1080p/i, 720p, SD) via 3G‑SDI, avec prise en charge des formats 10‑bit 4:2:2.
-
**Bidirectionnel Encode/Décode/Transcode : compatible avec H.264, H.265, MPEG‑2, NDI, JPEG 2000 et JPEG XS, SRT, RTMP/S, HLS, RTP, UDP, MPEG‑TS — offrant flexibilité et performance pour des flux en faible latence.
-
Support NDI : encode/décode/transcode jusqu’à 8×60 p HD NDI ou UltraHD 30 p via SDI, avec serveurs de découverte multiples.
-
Transport synchronisé multi‑canal : assure la synchronisation de plusieurs chaînes SDI sur liaisons IP ou cloud, compatible HDR, idéal pour backhaul SDI, contribution cloud ou architectures multi‑site.
-
Protocoles sécurisés : SRT v1.5.3 avec chiffrement, redondance hitless, traversée de pare‑feu, assurant des flux robustes sur réseaux publics.
-
Métadonnées, HDR, timecode, sous‑titres : gestion complète de SCTE‑35/104, CEA‑608/708, timecode, EPG, SEI H.264 et SMPTE 2038.
-

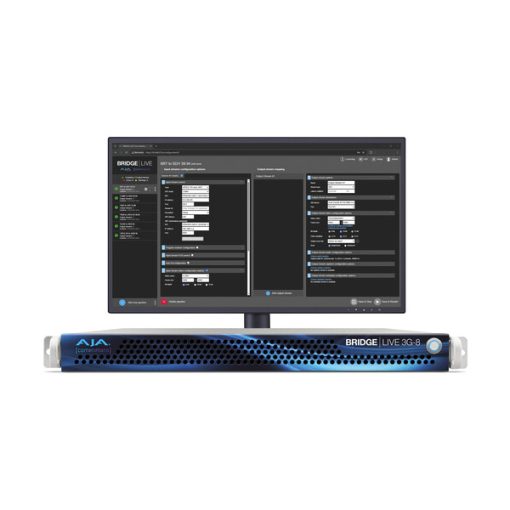

Administration flexible : interface Web, GUI via DisplayPort, REST API, SNMP.
Cas pratiques
Gestion de production REMI avec retour programme
Avec deux unités BRIDGE LIVE 3G‑8, vous pouvez réceptionner jusqu’à 8 flux caméras HD distantes via SRT ou NDI, les décoder en SDI localement tout en renvoyant le programme vers le site de captation en temps réel, avec gestion du timecode et des metadata.
Réseau HDR multi‑site
Pour des diffusions HDR synchrones entre plusieurs studios, BRIDGE LIVE 3G‑8 assure la synchronisation des signaux SDI via IP avec gestion des métadonnées HDR, garantissant cohérence visuelle et temporelle.
Streaming OTT multi‑format
Configurez des canaux SRT/RTMP/S, HLS et MPEG‑TS avec profils ABR pour des plateformes comme YouTube, Twitch ou Facebook Live. L’appareil prend en charge le transcodage en direct pour fournir une version faible latence aux clients et une version haute qualité pour archivage ou diffusion.
Questions Fréquentes
-
Quelles résolutions supporte le BRIDGE LIVE 3G‑8 ?
Il prend en charge HD (1080p/i, 720p) et SD (625i, 525i) via 3G‑SDI 10‑bit 4:2:2.
-
Combien de flux NDI simultanés peut‑il encoder ou décoder ?
Jusqu’à 8 flux HD 60 p NDI ou 1 flux UltraHD 30 p.
-
Supporte‑t‑il la retransmission vidéo sécurisée ?
Oui, il inclut SRT v1.5.3 avec chiffrement et support de la redondance hot‑standby.
-
Est‑il compatible avec les métadonnées et les légendes ?
Oui, il prend en charge SCTE‑35/104, CEA‑608/708, SMPTE 2038, EPG, timecode et SEI H.264.
-
Comment administrer l’appareil ?
Via interface Web, écran DisplayPort local, REST API, et SNMP pour intégration tierce.
Points forts du AJA BRIDGE LIVE 3G-8 – Encodeur/Décodeur Audio
-
Haute densité 3G‑SDI 8 canaux pour des workflows HD multi‑caméras.
-
Encode/Décode/Transcode bidirectionnel complet avec codecs professionnels.
-
Support NDI avancé jusqu’à 8×60 p pour intégration IP native.
-
Transport synchronisé HDR multi‑site, idéal pour production distribuée.
-
Sécurité et redondance avec SRT v1.5.3 pour des streams fiables.
Caractéristiques
| Caractéristique | Valeur |
|---|---|
Formats vidéo |
|
| (HD) 1080p | 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 |
| (HD) 1080i | 50, 59.94, 60 |
| (HD) 720p | 50, 59.94, 60 |
| (SD) 625i | 50 |
| (SD) 525i | 59.94 |
| Standards SDI | 3G-SDI (SMPTE ST 424), 1.5G-SDI (SMPTE ST 292M), 270 Mbit/s SDI (SMPTE ST 259M-C), 10-bit |
| Échantillonnage couleurs SDI | YCbCr 4:2:2 10-bit |
| Échantillonnage couleurs flux | YCbCr 4:2:2 et 4:2:0, 10-bit/8-bit |
| NDI | P216 4:2:2 16-bit, UYVY 4:2:2 8-bit |
| Codecs vidéo | H.264, H.265, JPEG 2000, MPEG-2, NDI, JPEG XS |
| Codecs audio | AAC-LC, AAC-HE, AAC-HE v1/v2, AC3, E-AC3 (entrée), Dolby E pass-through, MPEG-2 Audio, PCM non compressé, NDI float |
| Métadonnées | SMPTE ST 2038, HDR SDI VPID, CEA-608/708, Line 21, SCTE-35/104, SEI H.264/HEVC, EPG |
| Protocoles | HLS, RTMP, RTMPS, RTP, UDP, SRT, MPEG-TS, MPTS, VSF TR-01, VSF TR-07 |
| Traitement vidéo | Crop/padding, ajustement couleur, désentrelacement, conversion fréquence images, insertion logo, redimensionnement |
| Traitement audio | Remappage, gain, conversion fréquence, mixage up/down |
| Synchronisation | PCR/PTS, configuration globale/locale, NTP, transport multicanal synchrone |
| Entrées audio numériques | 16 canaux, 16/24-bit, audio SDI embarqué, 48 kHz |
| Sorties audio numériques | 16 canaux, 16/24-bit, audio SDI embarqué, 48 kHz |
| Configuration/Monitoring | Interface locale (DisplayPort, USB), Web, API REST, SNMP |
| Format BRIDGE LIVE | 1RU, 4x BNC, 2x 10 GigE, OS personnalisé, DisplayPort, USB |
| Format BRIDGE LIVE 3G-8 | 1RU, 8x Din 1.0/2.3, 2x 10 GigE RJ-45, OS personnalisé, DisplayPort, USB |
| Dimensions | 436,88 x 429,26 x 43,18 mm |
| Poids | 12,7 kg en boîte, 8,2 kg serveur seul |
| Alimentation | 100-240 VAC 50/60 Hz, redondante, 190W typique, 245W max |
| Environnement | Fonctionnement 5–35°C, stockage -40–60°C, humidité 8–90% (opér.), 5–95% (stockage) |
Contenu de la boîte
- 1x AJA BRIDGE LIVE 3G-8 - Encodeur/Décodeur Audio
