AJA BRIDGE LIVE 12G-4 – Encodeur/Décodeur Audio

Présentation du AJA BRIDGE LIVE 12G-4 – Encodeur/Décodeur Audio

Le AJA BRIDGE LIVE 12G-4 est un encodeur / décodeur / transcodeur vidéo IP haut de gamme conçu pour les flux broadcast et les environnements de production exigeants. Il permet de convertir en temps réel entre les signaux SDI et les flux IP et de gérer des workflows hybrides SDI ↔ IP, avec une prise en charge multi‑canale UHD/4K.

Le BRIDGE LIVE 12G‑4 fait partie de la gamme BRIDGE LIVE d’AJA, développée en partenariat avec Comprimato, pour répondre aux besoins de transport vidéo en direct, de contribution distante (REMI), de streaming, et de distribution multiformat.

Voici ses principales caractéristiques et fonctions :

• Il supporte jusqu’à quatre canaux UHD 4K à 60 ips, en encodage ou décodage simultané.

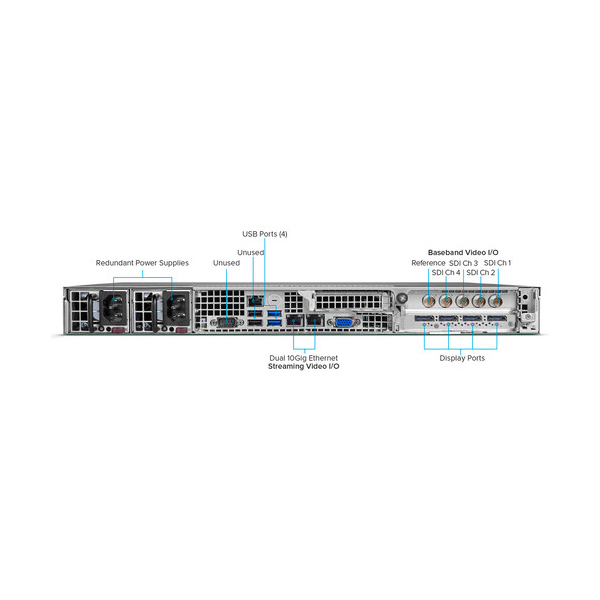

• Il dispose de 4 ports 12G‑SDI bidirectionnels, pouvant également gérer des signaux 6G, 3G, 1,5G selon les cas.

• Il embarque deux ports 10 GigE pour la connectivité réseau.

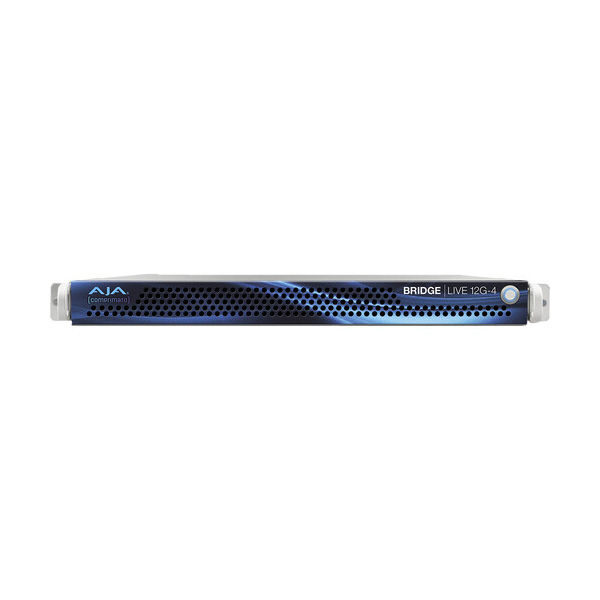

• Le boîtier est en format 1 RU (rack unit) avec alimentation redondante pour garantir la fiabilité dans des environnements critiques.

• Il prend en charge la norme NDI (Network Device Interface) : encodage SDI → NDI, décodage NDI → SDI, ainsi que la transcodage entre flux IP et NDI.

• Il est “SRT ready” (version 1.5.3), avec support de flux redondants et tolérance aux pertes de réseau (hitless).

• Il gère les métadonnées, le HDR/SDR, le timecode, les sous‑titres/closed captioning (CEA‑608, 708, ligne 21, SEI), ainsi que les signaux d’insertion publicitaire (SCTE‑35 / SCTE‑104).

• Il supporte de nombreux protocoles et conteneurs : HLS (input et output), MPEG‑TS, MPTS (input), RTMP / RTMPS, RTP, UDP, SRT (avec chiffrement), VSF TR‑01 et VSF TR‑07 (JPEG 2000 / JPEG XS).

• Il permet des configurations multiples : à partir d’un seul signal SDI, on peut générer plusieurs flux IP dans différents formats et destinations (rendement multistream).

Cas pratiques

Transmission multi‑caméras vers un site de production

Dans un scénario de production distante, on peut envoyer trois caméras encodées depuis un site éloigné, puis les décoder vers SDI au centre de production tout en assurant un retour programme pour le site distant avec le même équipement. Le BRIDGE LIVE 12G‑4 permet cela en conservant la synchronisation multi‑canale (SDI backhaul) entre les flux.

Streaming vers CDN avec ABR (Adaptive Bitrate)

Une source SDI peut être encodée en plusieurs profils ABR (ex. 4K, 1080p, 720p) et envoyée vers un CDN via HLS ou RTMP/RTMPS, tandis que simultanément une version NDI est poussée à un réseau interne pour monitoring ou workflows internes. Le BRIDGE LIVE 12G‑4 permet cette distribution multi‑flux avec métadonnées complètes.

Intégration NDI dans un workflow hybride

Dans un environnement IP hybride, on peut convertir du contenu NDI vers du flux IP (H.264 / H.265) ou vers le SDI, tout en pouvant transcoder des flux IP vers NDI. Cela facilite l’intégration de matériels NDI et non‑NDI dans un même réseau.

Contribution avec résilience réseau

Grâce à la prise en charge SRT 1.5.3 avec redondance, le BRIDGE LIVE 12G‑4 assure une livraison fiable des flux même sur des réseaux publics instables, avec bascule automatique en cas de perte de liaison.

Supervision et contrôle à distance

L’interface de configuration peut être accessible via navigateur (Web UI), avec contrôle local (DisplayPort / USB) et API REST / SNMP pour intégration dans les systèmes de monitoring / orchestration.

Questions Fréquentes :

1. Quel est le délai de latence de BRIDGE LIVE 12G‑4 ?

   La latence typique est comprise entre 200 et 700 ms (input → output) selon le codec, le format et la configuration choisie.

2. Peut‑on gérer plusieurs flux simultanément à partir d’une seule entrée SDI ?

   Oui. Le BRIDGE LIVE 12G‑4 permet de générer plusieurs flux IP (multistream) à partir d’un seul signal SDI, avec des formats et destinations multiples.

3. Le BRIDGE LIVE 12G‑4 supporte‑t‑il la redondance de flux ?

   Oui, via la prise en charge de SRT v1.5.3 avec hitless redundancy, il est possible d’assurer une livraison sans interruption sur des réseaux publics instables.

4. Quelles sont les conditions environnementales et la consommation électrique ?

   Il fonctionne entre 5 °C et 35 °C, sous une humidité relative jusqu’à 90 % non condensante. La consommation typique est de 190 W, avec un maximum de 245 W.

5. Peut-on intégrer des flux NDI avec ce dispositif ?

   Oui. Il offre des fonctions d’encode (SDI → NDI), de decode (NDI → SDI), et de transcodage entre flux IP et NDI, avec prise en charge multi‑découverte.

Points forts du AJA BRIDGE LIVE 12G-4 – Encodeur/Décodeur Audio

• Haute densité UHD / multi‑canal : supporte jusqu’à 4 canaux 4K60 en simultané

• Flexibilité codec / protocole : H.264, H.265, MPEG‑2, NDI, RTMP, SRT, HLS, etc.

• Fiabilité & redondance : boîtier 1RU avec alimentations doubles et support SRT redondant

• Intégration métadonnées riche : support complet pour HDR, timecode, SCTE, captions

• Interopérabilité IP / SDI / NDI : conversion bidirectionnelle et workflows hybrides
