AJA Dual BNC 12G-SDI SFP – Module Transceiver Coaxial BNC

Présentation du AJA Dual BNC 12G-SDI SFP – Module Transceiver Coaxial BNC

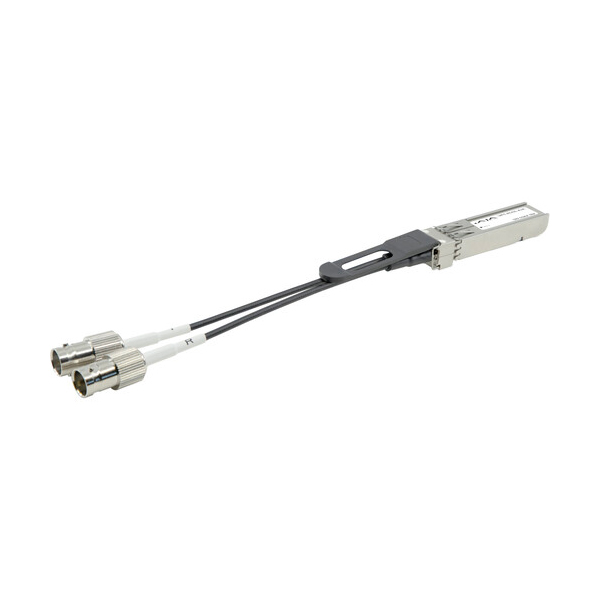

Le AJA Dual BNC 12G‑SDI Coax Transceiver SFP est un module SFP compact conçu pour étendre les capacités audio-vidéo du DANTE‑12GAM. Connecté via SDI, il permet d’activer un second canal 12G‑SDI, doublant ainsi les performances audio Dante jusqu’à 64 canaux. Ce module nécessite toutefois une licence optionnelle pour initier le second canal.

Description générale et fonctionnalités essentielles

Le Dual BNC 12G‑SDI SFP se plugge dans l’un des emplacements SFP du DANTE‑12GAM, offrant deux ports BNC indépendants en entrée et sortie pouvant gérer des flux 12G/6G/3G/1.5G SDI. Pour chaque flux SDI, il prend en charge 16 canaux audio, soit 64 canaux au total en mode dual SFP.

Le module complète l’architecture « mini‑converter » de AJA, déjà robuste, avec écran LCD, quatre boutons physiques (enter, back, up, down), USB-C pour configuration, Web UI, refroidissement actif avant-arrière, et boîtier en aluminium.

Grâce à la compatibilité Dante, AES67 et SMPTE ST 2110‑30, il assure une interopérabilité IP‑audio avec latence ultra‑faible (< 1 ms) et synchronisation PTPv2.

Le module fonctionne sur un flux SDI existant, mais permet aussi – via le « signal generator » interne – de générer un signal SDI embarquant l’audio même en l’absence de source vidéo externe.

Enfin, il bénéficie d’une redondance réseau Dante assurée par deux ports GigE etherCON, dont l’un supporte le PoE+, simplifiant ainsi l’installation.

Cas pratiques

AJA Dual BNC 12G‑SDI SFP

Une régie mobile utilise un DANTE‑12GAM. Avec seulement un canal, 32 canaux audio Dante sont connectés. En activant le second canal via le Dual BNC 12G‑SDI SFP + licence, la capacité passe à 64 canaux : idéal pour des installations plus complexes comme des OB vans.

AJA Dual BNC 12G‑SDI SFP

Le module est installé dans un environnement IP‑audio Dante/AES67. Grâce à sa synchronisation PTPv2 et sa compatibilité ST 2110‑30, le flux audio+vidéo est parfaitement synchronisé, avec une latence < 1 ms, appréciable pour la diffusion live.

Questions Fréquentes

1. Qu’est‑ce que le module AJA Dual BNC 12G‑SDI SFP ?

   C’est un module SFP coaxial 12G‑SDI pour le DANTE‑12GAM permettant de déverrouiller un second canal SDI, doublant ainsi la capacité Dante (32→64 canaux) après activation de la licence.

2. La licence est‑elle obligatoire ?

   Oui, le module physique ne suffit pas : la licence est requise pour activer le canal secondaire SFP et augmenter la capacité à 64 canaux.

3. Quel gain en audio ?

   Chaque flux SDI supporte 16 canaux audio Dante. En mode dual, le système passe de 32 à 64 canaux : un net bond pour des installations multi‑points.

4. Ce module ajoute‑t‑il de la latence ?

   Non, il conserve une latence ultra‑faible (< 1 ms) grâce à la technologie audio Dante et la synchronisation PTPv2.

5. Quels protocoles sont pris en charge ?

   Il est compatible Dante, AES67 et SMPTE ST 2110‑30, permettant une interopérabilité totale dans les environnements Pro AV et broadcast.

Points forts du AJA Dual BNC 12G-SDI SFP – Module Transceiver Coaxial BNC

• Prise en charge dual 12G‑SDI BNC : deux flux indépendants pour optimiser la bande passante.

• Doublement de la capacité Dante : 32→64 canaux audio avec licence.

• Interopérabilité IP‑audio avancée : Dante, AES67, ST 2110‑30.

• Construction robuste : boîtier aluminium, écran LCD, refroidissement actif.

• Installation simplifiée : PoE+ via port principal, configuration USB‑C et Web UI.
