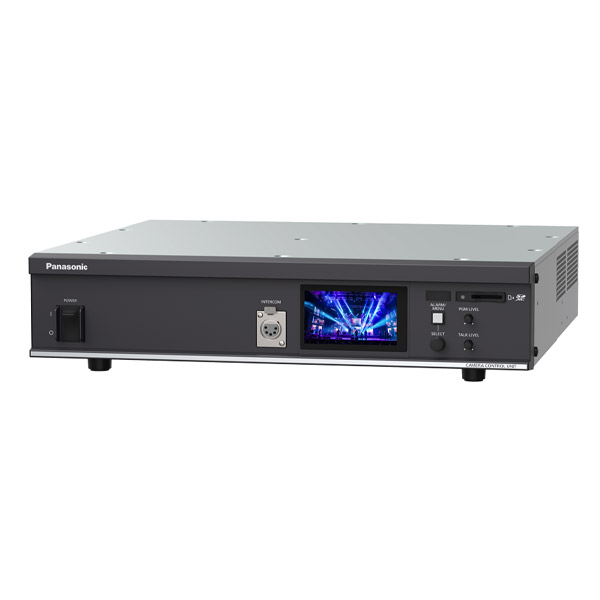

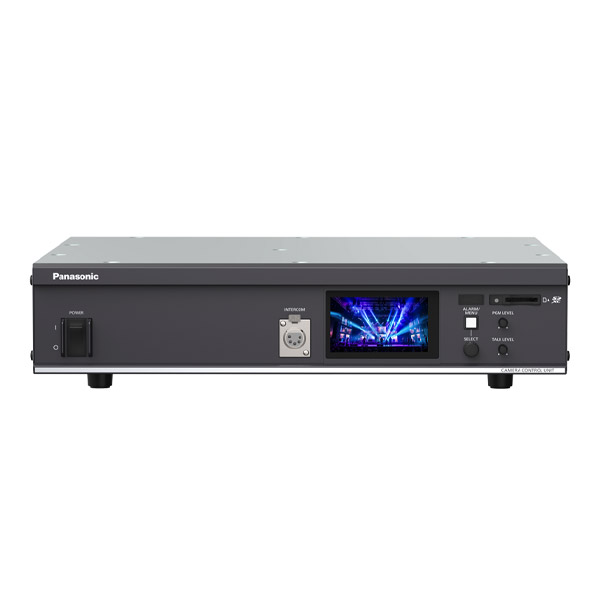

Panasonic AK-UCU700ESJ CCU – Unité de Control Caméra
15 987,00 € HT 19 184,40 € TTC
Sur commande
Présentation du Panasonic AK-UCU700ESJ – CCU
Le Panasonic AK-UCU700ESJ est une unité de contrôle de caméra (CCU) compatible avec les caméras de studio 4K et HD. Il offre une qualité d’image exceptionnelle en 4K UHD pour des productions immersives et prend en charge la connectivité IP pour une gestion fluide de la production vidéo. Conçu pour s’intégrer parfaitement dans des workflows de production modernes, cet équipement permet un fonctionnement à distance via IP, optimisant ainsi la flexibilité opérationnelle. Les nombreuses sorties vidéo, dont SDI, HDMI et IP, ainsi que des fonctionnalités avancées telles que H.264, HEVC, et le standard SMPTE ST 2110, garantissent une compatibilité avec les infrastructures existantes tout en offrant des performances réseau sécurisées grâce à des options comme la QoS.
Cas pratiques d’utilisation
Le Panasonic AK-UCU700ESJ est souvent utilisé dans des productions de diffusion en direct, telles que des événements sportifs, des concerts, ou des émissions en studio. Grâce à ses capacités de sortie simultanée HDR et SDR, ainsi que son support des normes IP telles que SMPTE ST 2110, ce CCU offre une flexibilité sans précédent pour une diffusion haute qualité sur plusieurs plateformes. Lors de grands événements, comme les Jeux Olympiques ou les spectacles en direct, sa capacité à fournir des images non compressées sur des grandes distances via la transmission optique est essentielle pour gérer des installations complexes où la qualité et la fiabilité sont primordiales
Dans des environnements plus techniques, tels que les studios de télévision, le Panasonic AK-UCU700ESJ permet une intégration fluide avec les systèmes existants tout en offrant des options de contrôle à distance via des interfaces réseau avancées comme Dante et NDI, facilitant ainsi la production collaborative à distance
Points forts du CCU
- Qualité d’image 4K exceptionnelle pour une production immersive.
- Flexibilité de la connectivité IP permettant une production fluide.
- Fonctionnement à distance pour une flexibilité opérationnelle accrue.
- Fonctions réseau avancées assurant une performance fiable et sécurisée.
- Compatibilité avec les workflows existants, facilitant l’intégration.
Caractéristiques
| AK-UCU710PSJ/ESJ, AK-UCU710PJ/EJ | AK-UCU700PSJ/ESJ, AK-UCU700PJ/EJ | |
| Alimentation électrique | 100 V – 240 V CA, 50 Hz/60 Hz | |
| Consommation d’énergie | 550 W (Sans caméra connectée : 130 W) |
|
| Capacité d’alimentation d’une caméra | CA 240 V (tolérance 5 %), 1,46 A, 50 Hz/60 Hz | |
| Température de fonctionnement | 0 °C à 40 °C (32 °F à 104 °F) | |
| Humidité | 10 % à 90 % (sans condensation) | |
| Température de stockage | –20 °C à 60 °C (–4 °F à 140 °F) | |
| Poids | AK-UCU710 : environ 9,3 kg (20,46 lb) | AK-UCU700 : environ 9,1 kg (20,02 lb) |
| Dimensions (L x H x P) | 424 mm x 88,5 mm x 400 mm (16-11/16 pouces x 3-15/32 pouces x 15-3/4 pouces) (sans les saillies) |
|

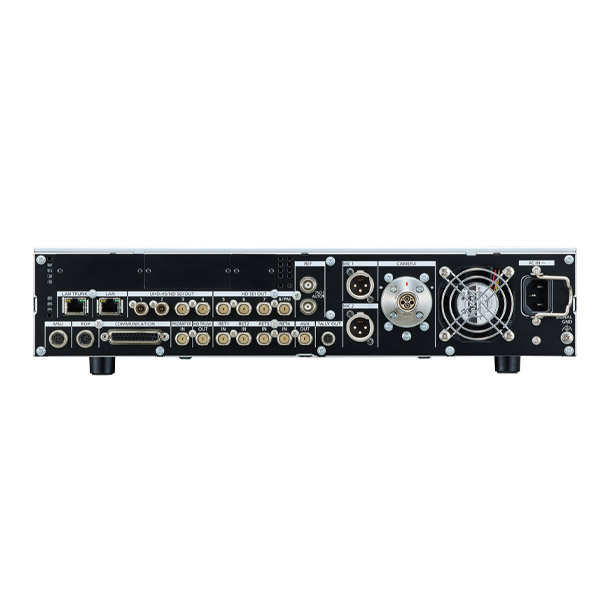

| Sortie vidéo | 3G/HD-SDI : 5 lignes | |
| 12G/6G/3G/HD-SDI : 2 lignes | ||
| HD-SDI : 1 ligne (partagée avec la sortie du moniteur d’image* 1 ) | ||
| Sortie HD TRUNK | 3G/HD-SDI : 1 ligne | |
| Sortie AUX | 3G/HD-SDI : 1 ligne | |
| Entrée de retour | 3G/HD-SDI : 4 lignes | |
| Entrée HD TRUNK (Prompteur) | 3G/HD-SDI : 1 ligne | |
| Entrée de référence | Ligne BB (black burst) / tri-niveau* 2 : 1 (terminaison automatique, connexion au connecteur supérieur ; signal BB et signal tri-niveau automatiquement reconnus, avec sortie en boucle) |
|
| Sortie microphone | 0 dBm/600 Ω, 2 lignes (XLR, 3 broches, mâle) | |
| Communication | Entrée/sortie interphone (ENG/PROD, 0 dBm, 600 Ω (4 W) / 1 V [pp], 200 Ω (RTS), 4 W / RTS / CLRCOM) : 2 lignes |
|
| V [pp], 200 Ω (RTS), 4 W / RTS / CLRCOM) : 2 lignes* 1 | ||
| Entrée PGM (0 dBm/600 Ω) : 2 lignes | ||
| Entrée Tally (rouge, vert, jaune) : 1 entrée chacune | ||
| Sortie Tally | Sortie Tally (rouge, vert) Sortie d’alarme Sortie de chacun des collecteurs ouverts | |
| ROP | RS-422 1 ligne, sortie 16 V CC |
|
| Université d’État du Michigan | RS-422 1 ligne, GPI pour le contrôle | |
| RÉSEAU LOCAL RÉSEAU LOCAL | Connexion LAN côté caméra via un câble optique 1 ligne |
|
| Réseau local | Connexion à un ordinateur personnel pour distribution via le Web 1 ligne |
|
| Moniteur LCD | Écran LCD couleur 3,5 pouces, écran tactile pris en charge | |
| ST 2110* 3 | SFP+/SFP28 x 2 (pour connexion ST 2110) | SFP+/SFP28 x 2 (pour connexion ST 2110)* Lorsque AK-NP701G (vendu séparément) est installé. |
| Dante ® * 4 | RJ45 x 2 (primaire, secondaire) | RJ45 x 2 (primaire, secondaire)* Lorsque AK-NP702G (vendu séparément) est installé. |
- *1 : Selon le paramètre, un seul d’entre eux peut être sélectionné à la fois.
- *2 : Le signal BB (black burst) et le signal de synchronisation à trois niveaux de l’entrée de référence sont reconnus automatiquement.
- *3 : Standard dans AK-UCU710S/UCU710 et en option dans AK-UCU700S/UCU700 (nécessite une carte d’interface ST 2110 vendue séparément).
- *4 : Standard dans AK-UCU710S/UCU710 et en option dans AK-UCU700S/UCU700 (nécessite la carte d’interface Dante® AK -NP702G vendue séparément).
Contenu de la boîte
- 1 x Panasonic AK-UCU700ESJ Studio cam 4K/IP compatible CCU
