Matrox Vero – Convertisseur

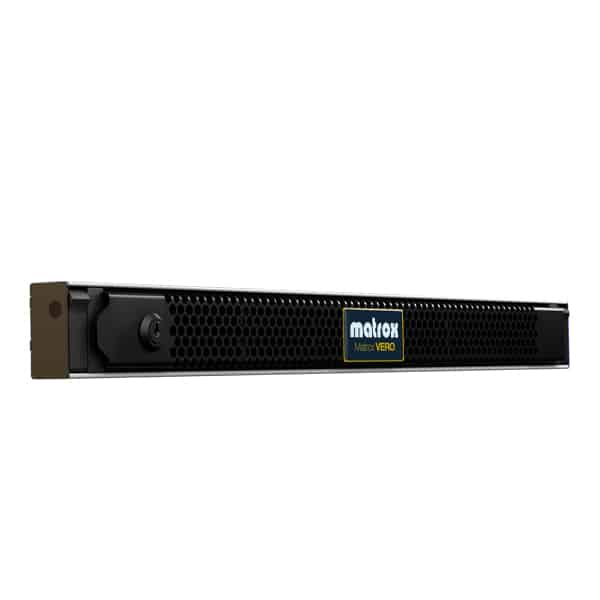

Présentation Matrox Vero
Matrox VERO est un outil essentiel pour les diffuseurs, les intégrateurs de systèmes et les fabricants d’appareils et d’environnements ST 2110. Il permet aux utilisateurs de valider en toute confiance la conformité des appareils ST 2110 avant leur installation. VERO associe dans un seul appareil un générateur de signaux réglable, un enregistreur PCAP et des outils de diagnostics de signaux, dont la boîte à outils EBU LIST, le tout commandé à partir d’une interface web intuitive.
Émetteur de référence réglable
Matrox VERO possède un émetteur de référence ST 2110 réglable qui permet aux utilisateurs de tester la conformité du récepteur dans des circonstances idéales, ainsi que la résilience du récepteur dans les pires scénarios. La synchronisation des paquets peut être réglée pour simuler une variété d’émetteurs, notamment étroits, linéaires étroits, ou larges.
HD/Full HD/UHD
Il prend en charge une gamme complète de résolutions vidéo, notamment HD, Full HD et UHD jusqu’à 60 ips et dispose de deux sorties indépendantes, chacune capable de générer un signal vidéo, jusqu’à quatre signaux audio et un signal de données auxiliaires. Les signaux de chaque sortie peuvent être à des résolutions vidéo et des fréquences d’images différentes, ce qui permet aux fabricants d’équipements ST 2110 de vérifier plusieurs résolutions simultanément et la prise en charge de la norme ST 2022-7.
Enregistrement PCAP
Pour diagnostiquer un réseau ST 2110, il faut pouvoir capturer le trafic Ethernet brut et à large bande passante au format PCAP, puis l’analyser. Le trafic réseau — surtout lorsqu’il contient des flux vidéo UHD — est difficilement enregistrable sur disque sous forme de données brutes sans erreurs de synchronisation et pertes de paquets importantes. La précision de l’horodatage matériel, ainsi que la rapidité des transferts, permettent au Matrox VERO d’être en mesure d’enregistrer une réplique parfaite du trafic réseau dans un fichier PCAP pour le diagnostic ST 2110.
Intégration pratique d’EBU LIST®
L’analyse d’un environnement ST 2110 nécessite plusieurs outils. Matrox VERO fournit tous les outils nécessaires pour diagnostiquer avec succès les configurations ST 2110. Il est également livré avec une copie préinstallée de la boîte à outils logicielle Live IP de l’Union européenne de radiodiffusion (EBU LIST®), un outil de diagnostic essentiel et largement reconnu
Interface web intuitive
Matrox VERO est une application web dotée d’une interface facile à utiliser. Elle est conçue pour fonctionner avec n’importe quel navigateur web sans nécessiter l’installation de logiciels supplémentaires. En inscrivant simplement l’adresse IP du périphérique Matrox VERO dans la barre d’adresse de leur navigateur web, les utilisateurs peuvent facilement générer des flux ST 2110 et utiliser des outils de diagnostic à partir de n’importe quel endroit du réseau à l’aide de n’importe quel PC, tablette ou appareil mobile.
| Part Number |
MTXVero |
| Form Factor |
Rack-mountable: 1U (horizontal) |
| Connectivity | |
| Control and Management |
Web-based interface compatible with any browser, including mobile devices REST-based API for easy automation |
| Network |
2x SFP28 cages for ST 2110 interface Dedicated RJ-45 management network interface (1GbE) |
| Supported Media Standards and Specifications |
SMPTE ST 2110 (-10, -20, -21, -30, -31* and -40), ST 2022-7, and ST 2059-2 AMWA NMOS IS-04 and IS-05 |
| Signal Generator | |
| Video |
According to SMPTE ST 2110-20 and ST 2110-21 ITU-R BT.709 and BT.2020 |
| Audio |
According to SMPTE ST 2110-30 |
| Ancillary Data |
According to SMPTE ST2110-40 |
| PTP |
ST2059-2 compliant Supported on each SFP for redundancy |
| Adjustable Parameters |
User presets for SMPTE ST 2110-21 sender types: N (Narrow), NL (Narrow Linear), W (Wide), or custom Custom packet timing for granular control of number of packets present in the Network Compatibility Model (up to and beyond CMAX) and Virtual Receiver Buffer Model (up to and beyond VRXFULL) User-controllable RTP timestamp offset per flow |
| Capture and Analysis | |
| PCAP Recording |
Aggregated capture throughput of up to 28Gbps with hardware-based timestamping Available on both ST 2110 interfaces (primary, redundant or both simultaneously) Input routing of sources through: Auto detection of ST 2110 flows on inputs |
| EBU Live IP Software Toolkit (LIST©) |
Open source ST 2110 analysis toolkit Deep packet inspection for ST 2110 specification compliance Pre-installed for convenience |
| Physical | |
| Product Dimensions |
22.73 (D) x 18.97 (W) x 1.68 (H) inches |
| Unit Weight |
27.38 lbs / 12.42 kg |
| Power Supply Unit |
AC Line voltage: 100-240 V a.c. AC Frequency: 50-60 Hz AC Input current (low/high): 3.7 A/ 7.4 A Wattage: 550 W |
| Hardware & Software | |
| Hardware Included |
Matrox Vero appliance with ST 2110 signal generator, PCAP capture, and stream analysis. Includes racking kit and power cords (US, EUR, UK) |
| Environmental | |
| Operating Conditions |
Temperature: 10 to 35 degrees Celsius Humidity: 20% to 80% non-condensing |
