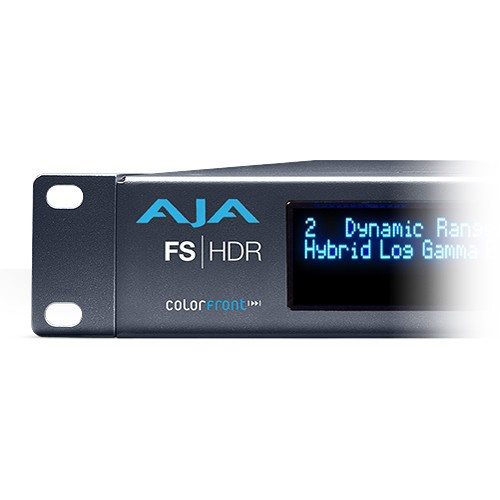

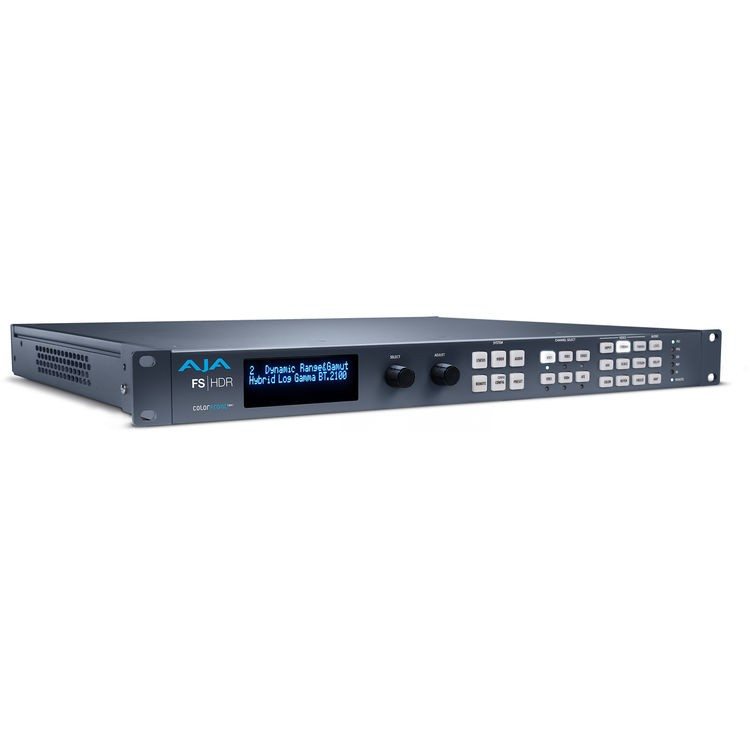

AJA FS-HDR – Frame Synchroniseur et Convertisseur

Conversion en temps réel HDR/WCG avec traitement vidéo par Colorfront Engine™

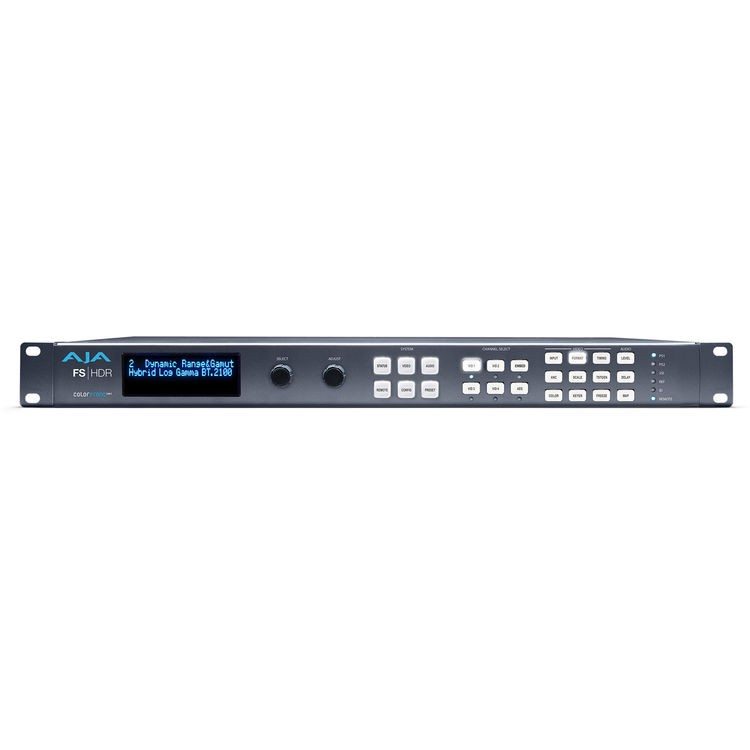

Le AJA FS-HDR est un convertisseur universel et synchroniseur d’images dans un rack 1RU, est conçu spécialement pour répondre aux besoins HDR (High Dynamic Range) et WCG (Wide Color Gamut) des environnements AV broadcast, OTT, pour les directs et en post, où le temps réel, la faible latence des traitements et la fidélité des couleurs sont nécessaires pour les workflows 4K/UltraHD et 2K/HD.
Équipé du Colorfront Engine™, pour ses algorithmes propriétaires de traitements vidéo par Colorfront, le FS-HDR sert aussi de convertisseur monocanal up, down, cross et HDR en 4K/UltraHD/2K/HD et en mode 4 canaux, il offre quatre canaux de transformations simultanés et indépendants 2K/HD HDR et SDR.

Point forts du convertisseur AJA FS-HDR

• Conversions HDR vers HDR, SDR vers HDR et HDR vers SDR pour les besoins de Dynamic Range (Plage Dynamique) et de Wide Color Gamut (Large gamme de couleurs).
• Deux modes de fonctionnement :
– Mode monocanal en synchroniseur d’images et conversions incluant le HDR en 4K/UltraHD ou 2K/HD
> Traitements vidéo en 4K/UltraHD/2K/HD/SD et conversions up, down, cross
> Une panoplie complète d’options d’entrée et de sortie en 4K/UltraHD incluant les Quad 1.5G; Dual 3G; et Quad 3G, 6G et 12G au travers d’un choix de connexions SDI et de fibres optionnelles
> Support des E/S SMPTE 2SI pour une large compatibilité avec des appareils 4K/UltraHD
– Mode quatre canaux pour des canaux simultanés et indépendants en 2K/HD/SD incluant les conversions HDR
> Conversions 2K/HD/SD up, down, cross
> Conversions des ratios de l’aspect de l’image SD/SD
> Cross-conversion (720p/1080i)HD/HD
• Large interopérabilité avec tramages 4K/UltraHD/2K/HD incluant des conversions Quadrants et 2SI, P, PsF et entrelacées
• Espace d’occupation de 1RU seulement pour plus de place, gain de consommation, prix de revenu par canal inférieur. Idéal pour les cars régies, la post-production et les réglages broadcast

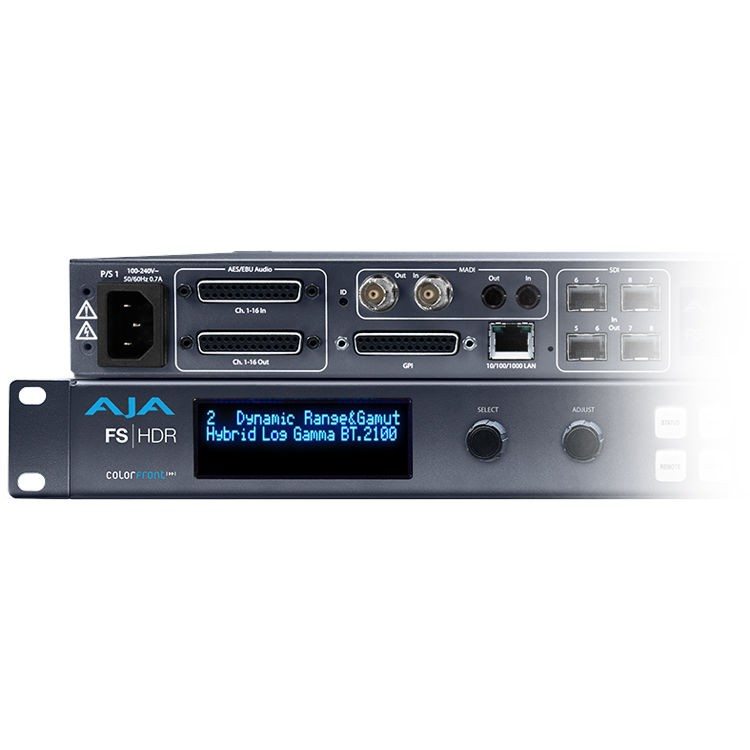

• E/S de traitement Audio avec une matrice de 272×208 possibilités; support pour un éventail de flux audio distincts de AES à MADI en passant par les embedded dans le SDI, avec pour chaque entrée audio la possibilité de conversion de fréquences d’échantillonnage
• Utilisation simplifiée avec une nouvelle structure des menus et accès directs à des fonctionnalités par des boutons en face avant ou grace à un web serveur embarqué, pilotage complet en réseau ou à travers la toile du web.

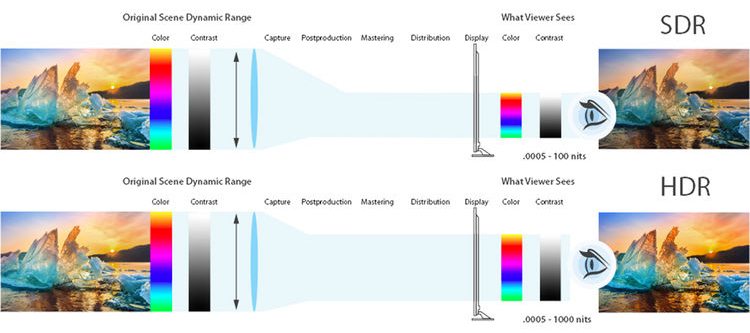

Convertisseur HDR en temps réel

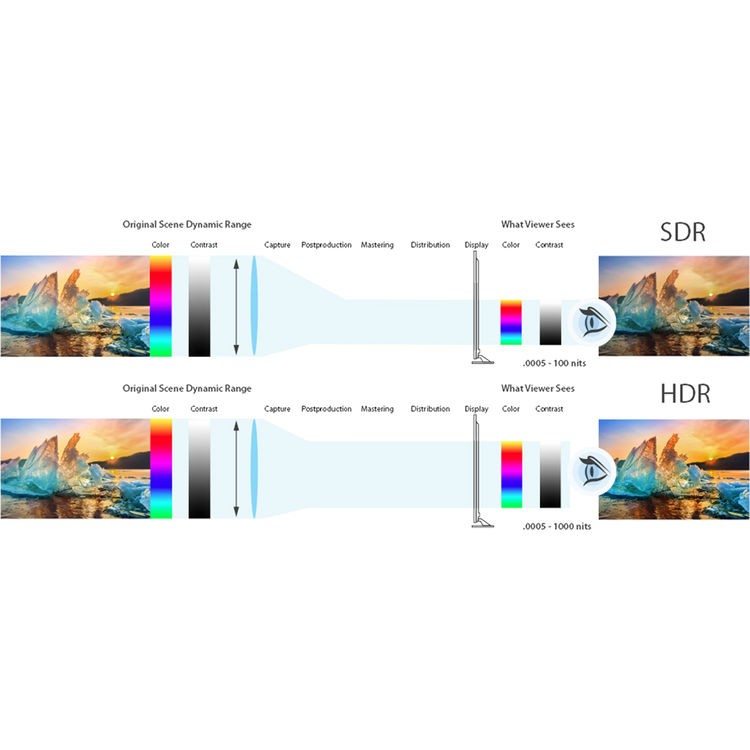

La recherche du High Dynamic Range (HDR) est le rêve de s’approcher de la visualisation humaine (ou HVS Human Visual System) que tout humain peut ressentir au travers sa vue. Le FS-HDR a été conçu pour nous y emmener plus rapidement au travers d’un rack de faible épaisseur, autonome, qui fonctionne instantanément et qui ne sert que de passerelle entre les formats SDR vers HDR, HDR vers SDR et HDR vers HDR, tous en temps réel.

Conversions HDR :
• HDR vers HDR
• HDR vers SDR
• SDR vers HDR

Conversions WCG :
• BT.709 et BT.2020

Conversions Up et Down :
• Conversion de sources HD SDR BT.709 vers UHD HDR BT.2020
• Conversion de sources UHD HDR BT.2020 vers HD SDR BT.709

Colorfront Engine™
Maintenir l’intégrité Perceptuelle

Les capacités HDR/WCG du FS-HDR exploitent la vidéo et le traitement des algorithmes des espaces couleurs au travers du Colorfront Engine™, grace à une licence spécifique entre AJA et Colorfront, développé par le directeur technique de Colorfront, Bill Feighter et l’ingénieur principal Tamas Perlaki, qui sont tous les deux lauréats d’un Oscar technologique.

Dotés du Colorfront Engine, les traitements complets HDR et WCG du FS-HDR permettent le support en temps réel d’un simple canal en 4K/UltraHD/2K/HD incluant la down-conversion vers HD HDR ou de 1 à 4 canaux 2K/HD simultanément. Le FS-HDR permet aussi la conversion des formats de nombreuses caméras de différents fabricants vers l’espace HDR, auquel s’ajoute les conversions bidirectionnelles entre BT.2020 & BT.709 lorsque cela est nécessaire et crucial par l’acceptation générale du HDR en même temps que le SDR dans les workflows Broadcast et OTT.

Conversions du LOG des caméras en temps réel

Le FS-HDR peut saisir les images entrantes provenant des caméras professionnelles les plus courantes et convertir leurs sorties LOG en temps réel en 4K/UltraHD ou en 2K/HD et les ressortir aussi bien en HDR qu’en SDR. Cela simplifie grandement les workflows qui ont une mixité de caméras pour fournir un workflow unifié HDR ou SDR aux mélangeurs, selon. En plus, le FS-HDR offre la possibilité de convertir en Sony S-Gamut/S-Log3 toutes ces sources pour les workflows nécessitant ce flux de Log à destination des mélangeurs compatibles et autres.

• Sony S-Gamut3/S-Log3
• ARRI LogC Wide Gamut
• Panasonic Vlog
• Red Log3G10 Wide Gamut
• Canon Log2
• Canon Log 3

Entrées : Dynamic Range/Color Gamut

• SDR BT.709 100 Nits
• PQ BT.2020 1000 Nits
• PQ P3D65 1000 Nits
• Hybrid Log Gamma BT.2100
• Sony S-Gamut3/S-Log3
• ARRI Log C Wide Gamut
• Panasonic V-Log
• RED Log3G10 Wide Gamut
• Canon Log 2
• Canon Log 3

Sorties : Dynamic Range/Color Gamut

• SDR BT.709 100 Nits
• PQ BT.2020 1000 Nits
• Hybrid Log Gamma BT.2100
• Sony S-Gamut3/S-Log3

Workflows HDR pour le UltraHD et la HD avec le FS-HDR

FS-HDR ouvre un panoplie de nouvelles possibilities d’intégration du HDR dans différents workflows

• Conversion d’un HDR maison standard vers un HDR de livraison standard.
• Conversion d’un OETF de caméra vers un standard maison de HDR.
• Conversion d’un HDR standard vers un SDR de livraison ou de monitoring.
• Conversion d’une sortie de caméra en SDR vers un HDR maison standard.
• Conversion de sources SDR en HDR pour les intégrer dans un programme HDR.
• Conversion de sources HD SDR BT.709 en UHD HDR BT.2020
• Conversion de sources UHD HDR BT.2020 en HD SDR BT.709
• Conversion de source entrante en Sony S-Gamut3/S-Log3

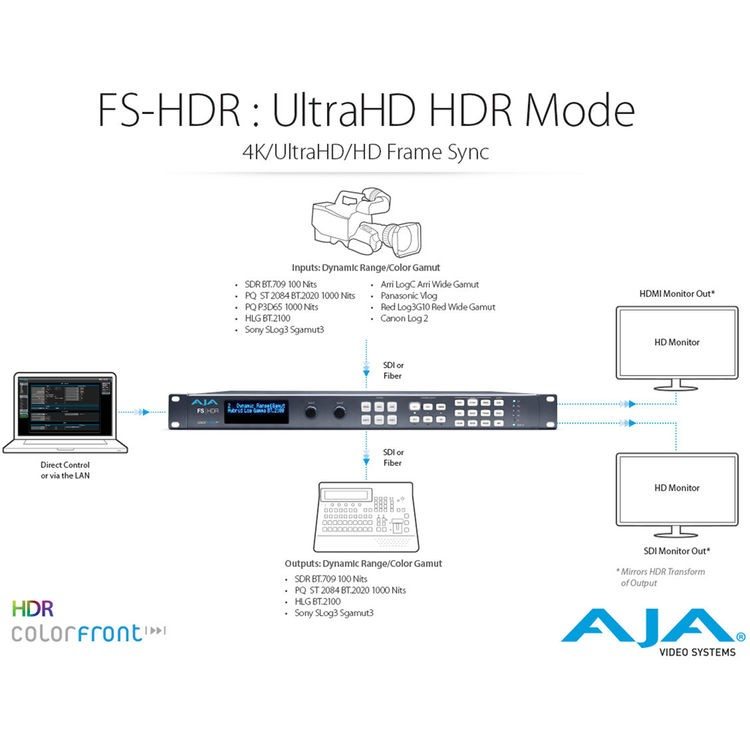

Mode monocanal : fiabilité à toute épreuve et puissance de conversion 4K/HD extraordinaire !

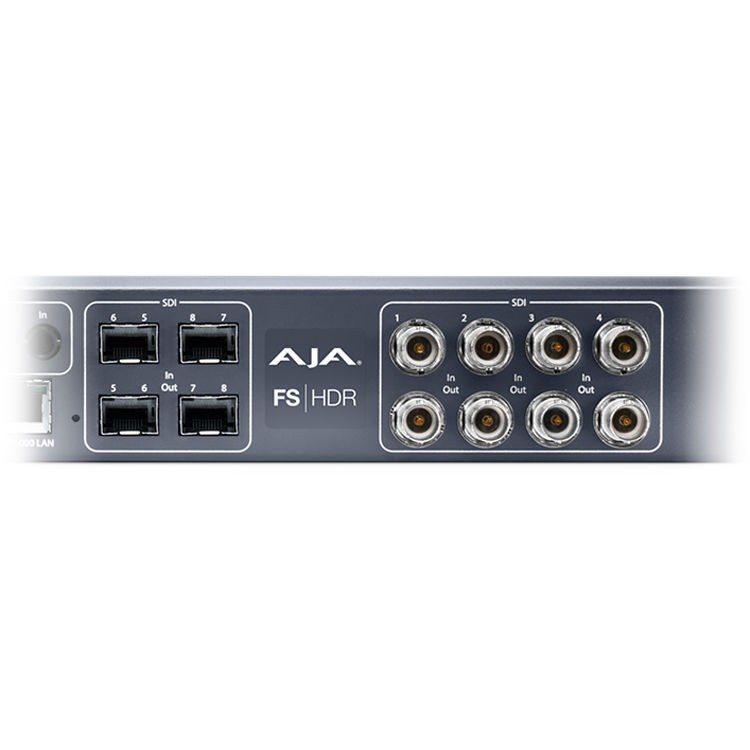

Les livraisons 4K/UltraHD, le traitement et la synchronisation sont en passe de devenir le prochain standard, et le FS-HDR vous y emmène avec une vaste connectivité en vidéo numérique, incluant les Quad 1.5G, Dual 3G, Quad 3G en 3G-SDI et en 12Gb/6Gb via des modules fibre SFP optionnels pour obtenir des 12G-SDI en BNC et 12G-SDI sur Fibre.

En mode simple canal, le FS-HDR up-scalera vos contenus HD ou SD en 4K/UltraHD et inversement, et traitera un vaste éventail de canaux audio au travers la fibre, le 3G-SDI, les AES, et le MADI pour un incroyable matriçage audio avec 272 x 208 possibilités.

En mode simple canal, le traitement HDR peut être effectué sur des signaux en vraie 4K ou UltraHD et des conversions up, down, cross sont disponibles pour les besoins des HD HDR ou HDR SDR à partir de sources UltraHD.

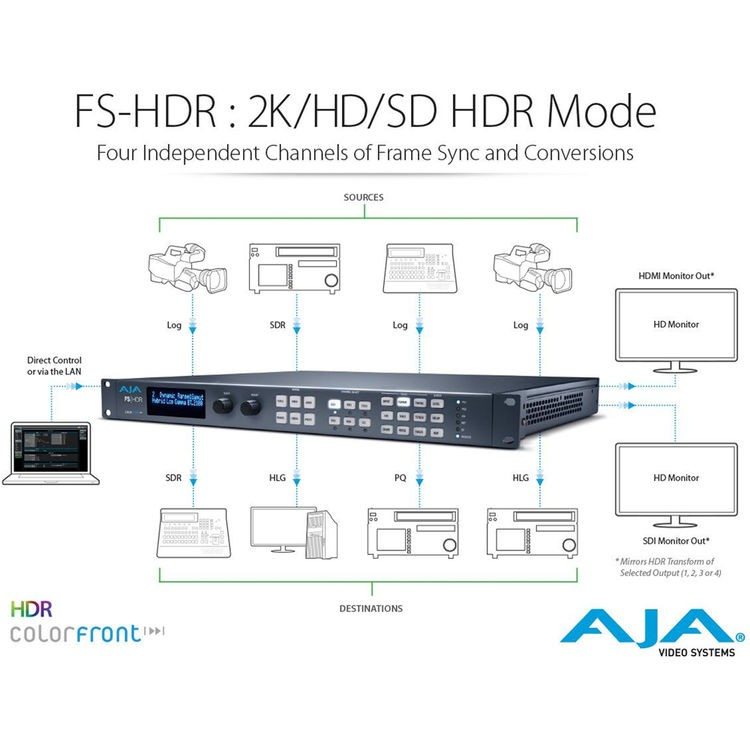

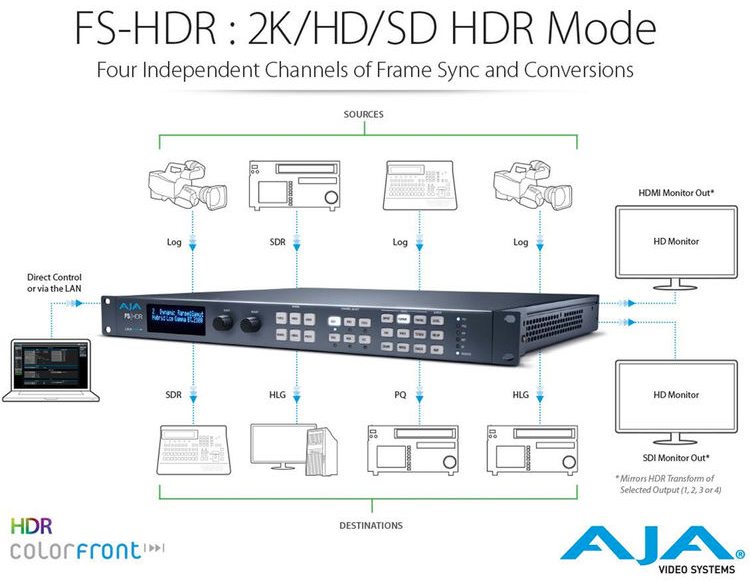

Mode quatre canaux : bienvenue dans le monde du traitement muticanal HD HDR !

En mode quatre canaux, le FS-HDR fournit d’incroyables conversions puissantes multicanales avec jusqu’à 4 canaux de traitement HDR simultanés pour des signaux 2K/HD et SD. Les processes de conversion permettent aussi le scaling de régions dans l’image (ROI), les corrections colorimétriques, les contrôles proc amp, le dés-entrelacement adapté aux mouvements dans l’image et plus encore.

En mode 4 canaux, vous pouvez aussi ne prendre qu’une seule source HD et la traiter indépendamment vers 4 sorties séparées différentes, chacune avec leurs propres transformations HDR/SDR.

La densité Multicanale d’un chassis 1RU. Espace, énergie et puissance préservés.
