Entrées vidéo SDI
4 x commutation automatique entre 12G-SDI HD/2K/4K/8K. 12G-SDI Quad Link uniquement pour la 8K.
Blackmagic Design Teranex Mini SDI vers DisplayPort 8K HDR – Convertisseur
1 225,00 € HT 1 470,00 € TTC
En stock (dernières pièces)
Présentation du Blackmagic Design Teranex Mini SDI vers DisplayPort 8K HDR
Le Blackmagic Design Teranex Mini SDI vers DisplayPort 8K HDR est un convertisseur qui fournit une solution de surveillance 8K avancée. Ses sorties DisplayPort vous permettent d’utiliser des moniteurs professionnels tels que l’Apple Pro Display XDR dans le cadre de la configuration de votre moniteur sur le plateau ou en post-production. Les quatre entrées 12G-SDI prennent en charge les signaux 4K indépendamment ou un signal d’entrée 8K ensemble, soit une vidéo DCI 8K ou 8K divisée en quatre signaux UHD. Il peut utiliser des sondes d’étalonnage tierces telles que SpectraCal C6, X-Rite i1 Display Pro ou la sonde Klein K10-A pour aligner avec précision les écrans connectés pour obtenir des couleurs précises. L’écran LCD couleur intégré affiche non seulement l’image vidéo, mais il peut également afficher deux oscilloscopes à l’écran sélectionnés parmi les options WFM, Parade, Vector et Histogramme.

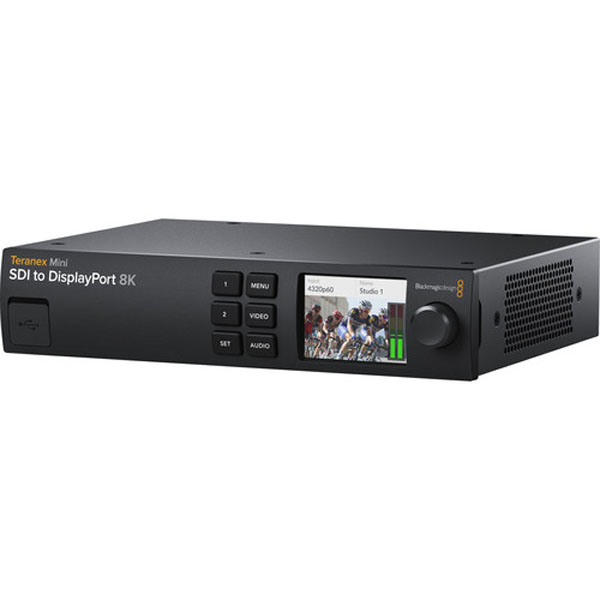

La 8K est disponible sur les quatre sorties SDI, via la sortie DisplayPort USB-C unique, ou les deux sorties DisplayPort pour les moniteurs intégrant quatre entrées HDMI. Si vous n’êtes pas connecté à une solution de surveillance 8K, un convertisseur “down” intégré vous permet d’afficher la vidéo d’entrée 8K sur un moniteur Ultra HD ou HD. Cet appareil convertira automatiquement entre 2SI et la division carrée. La solution Mini SDI vers DisplayPort 8K HDR prend en charge une variété de flux de travail HDR, y compris PQ et HLG, et prend en charge Rec. 202 et Rec. 709 ainsi que 100% du format DCI-P3. Deux LUT 3D indépendantes peuvent être chargées en même temps et vous pouvez basculer entre elles à partir du panneau avant de l’unité. En plus de l’écran vidéo LCD, l’avant du convertisseur Teranex Mini SDI vers DisplayPort 8K HDR intègre un bouton de sélection rotatif et six boutons du panneau avant pour la navigation. Utilisez les pieds en caoutchouc fournis pour le montage sur le bureau ou soutenez le convertisseur avec la mini étagère Teranex disponible séparément.
Points forts du Blackmagic Design Teranex Mini SDI vers DisplayPort 8K HDR
- Conversion SDI vers DisplayPort
- Entrées Quad-Link 12G-SDI avec sorties en boucle
- Sortie Quad-link 12G-SDI, une sortie USB-C DisplayPort et deux sorties DisplayPort full-size
- Compatible avec les moniteurs professionnels comme l’Apple 32 “Pro Display XDR
- Prend en charge les sondes d’étalonnage tierces telles que le SpectraCal C6, le X-Rite i1 Display Pro et le Klein K10-A pour un alignement précis sur les écrans connectés
- Prend en charge SDR et HLG ou PQ HDR via les sorties SDI et DisplayPort
- Superposez jusqu’à deux oscilloscopes en direct sur le moniteur
- Prend en charge les LUT 3D 10 bits avec deux boutons de commande sur le panneau avant

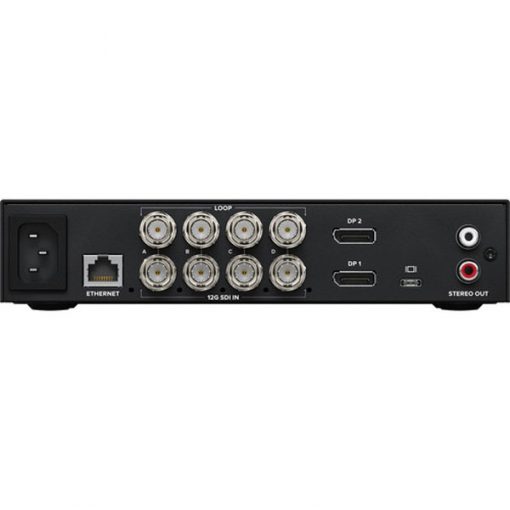

Connexions
Sorties vidéo SDI
4 x sorties en boucle 12G-SDI.
Sorties vidéo DisplayPort
2 x connecteurs DisplayPort de taille standard.
Usage simple pour la vidéo 4K et usage double pour les vidéos 8K non-compressées.
Sorties audio analogiques
2 canaux audio analogiques via les connecteurs RCA.
Prise en charge de l'audio intégré
16 canaux d’audio intégré sur toutes les sorties en boucle SDI et 8 canaux sur les sorties DisplayPort.
Prise en charge de multiples débits de données
1.5G, 3G, 6G, 12G, 2SI Dual Link 12G-SDI, 2SI Quad Link 12G-SDI, Square Division Quad Link 12G-SDI.
Mises à jour et configuration
USB-C avant ou Ethernet.
Synchronisation
Oui
Normes
Normes vidéo SD
Aucune
Normes vidéo HD
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
Normes vidéo 2K
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI
Normes vidéo Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60
Normes vidéo 4K DCI
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI
Normes vidéo 8K
4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p30, 4320p47.95, 4320p48, 4320p50, 4320p59.94, 4320p60 commutation automatique entre 2SI et Square Division.
Normes vidéo 8K DCI
8Kp23.98 DCI, 8Kp24 DCI, 8Kp25 DCI, 8Kp29.97 DCI, 8Kp30 DCI, 8Kp47.95 DCI, 8Kp48 DCI, 8Kp50 DCI, 8Kp59.94 DCI, 8Kp60 DCI commutation automatique entre 2SI et Square Division.
Conformité aux normes SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M Niveau A et B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 et SMPTE 2082-10
Débits vidéo SDI
Les connexions vidéo SDI sont commutables entre le 1.5G SDI, le 3G-SDI haute définition de niveau A et B, le 6G-SDI et le 12G-SDI.
Échantillonnage vidéo SDI
4:2:2 et 4:4:4
Échantillonnage audio SDI
Fréquence d'échantillonnage de normes de télévision de 48 kHz et 24 bits.
Précision des couleurs SDI
4:2:2 et 4:4:4
Espace colorimétrique SDI
YUV et RGB.
DisplayPort Output Standards
Normes vidéo SD
Aucune
Normes vidéo HD
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
Normes vidéo Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60
Normes d’affichage 5K et 6K
En fonction de l'EDID du moniteur DisplayPort.
Normes vidéo 8K
4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p30, 4320p47.95, 4320p48, 4320p50, 4320p59.94, 4320p60
Espace colorimétrique DisplayPort
REC 709, REC 2020
Précision des couleurs DisplayPort
YUV 4:2:2 et RGB 4:4:4 en HD, 2K, 4K et 8K. Les LUTs à 33 points peuvent être chargées via le Teranex Utility ou la LUT de calibrage générée par le test de la sonde de calibrage.
Scopes
Scopes
Forme d'onde, parade RGB/YUV, vecteurscope, histogramme.
Modes d’affichage
Affichage de deux scopes sur l’image avec contrôle de l’opacité. Forme d’onde et parade avec graticules standard et HDR.
HDR
Conversion
La sortie peut être réglée sur SDR, HLG ou PQ.
Logiciel
Contrôle par logiciel
Mise à jour logicielle pour Mac OS X™ et Windows™ via USB-C ou Ethernet.
Mise à jour du logiciel interne
Via application de mise à jour fournie.
Contrôle des paramètres
Contrôle des paramètres
6 boutons et molette pour le contrôle des menus et des paramètres, écran LCD couleur 2,2 pouces.
Alimentation requise
Alimentation
1 x alimentation universelle AC intégrée avec entrée IEC C14. Câble IEC requis. Entrée AC 100 - 240V.
Consommation d'énergie
35 Watts
Plage de tension opérationnelle
AC 100 - 240V
Spécifications environnementales
Température d'utilisation
0° à 40°C (32° à 104°F)
Température de stockage
-20° à 60°C (-4° à 140°F)
Humidité relative
0% à 90% sans condensation
Teranex Mini SDI to DisplayPort 8K HDR
Logiciel et manuel sur carte SD
