Entrées SDI
3
Blackmagic Design 2110 IP Converter 3x3G – Convertisseur

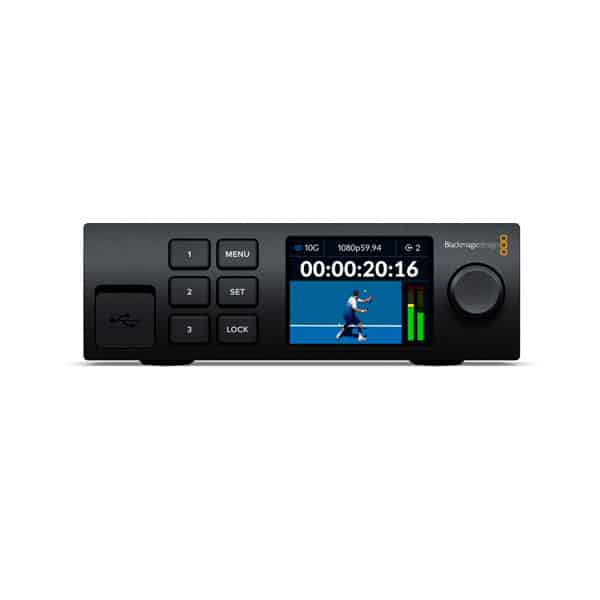

Présentation du Blackmagic Design 2110 IP Converter 3x3G
Le Blackmagic Design 2110 IP Converter 3x3G est un convertisseur qui vous permet de convertir 3 appareils 3G-SDI en systèmes vidéo IP 2110 grâce à sa connexion Ethernet 10G pouvant gérer 3 canaux vidéo distincts simultanément. Chaque canal dispose d’entrées et de sorties SDI indépendantes. Ainsi, vous pouvez vous connecter à 6 appareils SDI différents. Ses entrées 3G-SDI sont dotées de sorties en boucle afin que vous puissiez installer le convertisseur selon les systèmes SDI existants. Il y a aussi une sortie de référence, synchronisée avec l’horloge PTP 2110. Il dispose d’un élégant panneau avant avec écran LCD couleur pour le monitoring, les menus et les diagnostics. Il inclut aussi des menus de routage pour sélectionner la source IP de chacune des sorties 3G-SDI.
Grâce à son design compact au format rack, il peut être installé dans des racks à côté de l’équipement que vous convertissez. Le Universal Rack Shelf vous permet d’installer jusqu’à 3 Blackmagic 2110 IP Converter 3x3G côte à côte pour un total de 9 canaux d’entrée et de sortie séparés dans une seule unité de rack. Ils peuvent également être contrôlés à distance via Ethernet.
Enfin, une alimentation AC est intégrée. L’alimentation universelle commute automatiquement entre les tensions AC 100-240V. Ainsi, vous pouvez l’utiliser partout dans le monde. Il intègre aussi des connexions d’alimentation AC et PoE+. Le Blackmagic Design 2110 IP Converter 3x3G peut également être alimenté à partir de la connexion Ethernet s’il est connecté à un commutateur Ethernet prenant en charge l’alimentation par Ethernet. Avec PoE+, le convertisseur fonctionnera toujours, même si le câble AC n’est pas branché.
Points forts du convertisseur 2110 IP Converter 3x3G
- Permet de convertir vos équipements SDI en systèmes vidéo IP 2110
- Montage en rack pour installation broadcast
- Compatible avec tout appareil 3G-SDI
- Ethernet 10G pour plusieurs canaux IP SMPTE 2110
- Protocole NMOS inclus
- Prend en charge tous les formats SD et HD (jusqu’à 1080p60)
- Vidéo 10 bits de qualité broadcast
- Alimentation flexible et redondante
Connexions
Sorties en boucle SDI
3
Sorties SDI
3
Entrées audio SDI
16 canaux audio intégrés.
Entrée/sortie SMPTE 2110
Ethernet 10G prend en charge 3 canaux d’entrée vidéo et 3 canaux de sortie vidéo chacun jusqu’à 1080p60 et jusqu’à 16 canaux d’audio intégré, ainsi que des données auxiliaires.
Port Ethernet 10G
1 x connecteur RJ-45 +PoE 10Gb/s prenant en charge le 10/100/1000/10G BASE-T.
Sorties de référence
Tri-Sync ou Black Burst.
Interface pour l'ordinateur
USB-C pour les mises à jour, la configuration et le contrôle.
Normes vidéo
Normes vidéo SD
525i59.94 NTSC, 625i50 PAL.
Normes vidéo HD
720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59, 1080p59.94, 1080p60.
Conformité aux normes SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M de niveau A et de niveau B, ITU-R BT.656, ITU-R BT.601.
Prise en charge des métadonnées SDI
RP 188/SMPTE 12M-2 et sous-titrage codé.
Échantillonnage audio
Fréquence d’échantillonnage de normes de télévision de 48 kHz et 24 bits.
Précision des couleurs
RVB 4:4:4 8 et 10 bits pour tous les modes jusqu’à 1080p30 et YUV 4:2:2 8 et 10 bits dans tous les modes.
Espace colorimétrique
REC 601, REC 709
Conformité à la video IP
SMPTE 2110-20 (Vidéo non compressée)
IGMP v2
SMPTE 2110-21 (Mise en forme du trafic)
Émetteur : Narrow
Récepteur : Narrow, wide synchrone, asynchrone
SMPTE 2110-30 (PCM)
Niveau de conformité audio : Niveau C
SMPTE 2110-40 (Données auxiliaires)
Accès intégral à l’ensemble du stream de données auxiliaires SMPTE. Inclut RP 188/SMPTE 12M-2, le sous-titrage codé et les métadonnées statiques HDR.
Protocole PTP
IEEE 1588-2008 (PTP v2)
ST 2059-1
ST 2059-2
Découverte et enregistrement NMOS IS‑04
v1.3.2
Peer-to-peer via mDNS/DNS‑SD
Gestion des connexions NMOS IS‑05
v1.1.2
NMOS BCP-002-01
Groupement naturel
NMOS BCP-004-01
Capacités du récepteur
Contrôle
Panneau de contrôle intégré
6 boutons avec molette et écran couleur 2,2 pouces pour le contrôle des menus et des paramètres.
Contrôle externe
Ethernet RJ-45 10Gb/s et USB‑C.
Écran
Caractéristiques physiques
Dimensions : 140 x 228 x 46mm
Systèmes d'exploitation
Mac 12.0 Monterey,
Mac 13.0 Ventura ou une version ultérieure.
Windows 11
Alimentation requise
Alimentation
1 x 100 ‑ 240V AC interne, 50/60Hz.
Entrées d'alimentation
1 x prise CEI C14 pour alimentation AC.
1 x connecteur Ethernet RJ45 pour une alimentation PoE.
Consommation d'énergie
TBA
Spécifications environnementales
Température d'utilisation
5° à 40° C (32° à 104° F)
Température de stockage
-20° à 60° C (-4° à 140° F)
Humidité relative
0% à 90% sans condensation
Blackmagic 2110 IP Converter 3x3G
Pack de bienvenue avec un QR code pour télécharger le logiciel.
