Présentation du AJA UDC-4K 12G SDI – Mini Convertisseur
Le AJA UDC-4K 12G SDI est un Mini Convertisseur haut de gamme conçu pour les environnements broadcast et pro AV. Il propose une conversion up / down / cross entre des résolutions DCI 4K, UHD 4K, 2K et HD, sur des liaisons SDI (12G‑SDI) et HDMI 2.0. Il intègre également un frame synchronizer pour remettre en phase des signaux non cadencés, ainsi qu’une fonction de distribution (DA) 1 → 4 en 12G‑SDI. Le boîtier en aluminium robuste, le grand affichage LCD et la ventilation front-to-back garantissent une intégration fiable en plateau ou en rack dense.
Fonctionnalités essentielles
-
Conversion 4K / UHD / 2K / HD : prise en charge de conversions up, down et cross pour intégrer des signaux de formats variés dans un flux unifié.
-
Frame synchronizer : synchronisation des signaux « wild » à une référence (genlock) ou à une entrée SDI/HDMI.
-
Conversion SDI ↔ HDMI : conversion bidirectionnelle entre 12G‑SDI et HDMI 2.0, avec émulation EDID pour assurer que la source offre toujours le format le plus adapté.
-

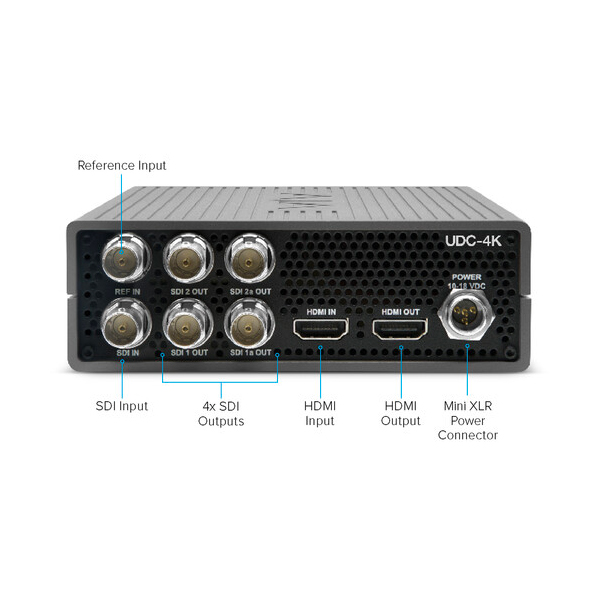

Distribution de signal : le UDC‑4K agit aussi comme distribution amplifier (DA) 1 vers 4 en 12G‑SDI. Il peut distribuer le signal converti sur 4 sorties SDI et 1 HDMI, ou bien faire du loop‑through selon les besoins de la chaîne.
-
Support HDR et traitement audio : traitement en 10 et 12 bits pour les workflows HDR, passage metadata (SDI VPID / HDMI InfoFrame), ainsi que gestion du délai audio embarqué jusqu’à 100 images.
-

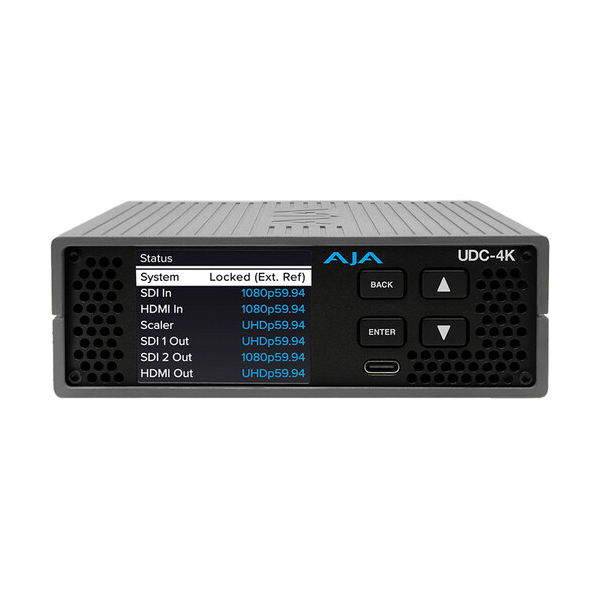

Contrôle & affichage : panneau de boutons + écran couleur LCD embarqué, ou configuration via le logiciel Mini‑Config (Windows / macOS).
Cas pratiques d’utilisation
Conversion pour monitoring
Lorsqu’une caméra 12G‑SDI délivre un signal 4Kp60, mais que le moniteur terrain ne dispose que d’une entrée HDMI, le UDC‑4K convertit ce signal SDI vers HDMI 2.0 tout en appliquant une synchronisation temporelle au besoin, garantissant un affichage stable et précis.
Distribution multicaste
On peut connecter une source 12G‑SDI, la convertir en UHD ou HD selon les besoins, et distribuer ce signal traité vers 4 destinations SDI + 1 HDMI. Le UDC‑4K remplace ainsi un mix de convertisseur + distribution amplifier traditionnel.
Intégration de signaux disparates
Dans un plateau mêlant équipements HD et 4K, le convertisseur cross permet de ramener des signaux 2K/HD sur un flux principal UHD, avec alignement temporel via le synchronizer, assurant une cohérence de timing pour la post ou l’enregistrement.
Questions Fréquentes :
-
Quel est le format maximal supporté par le AJA UDC‑4K ?Le UDC‑4K supporte jusqu’à du 4Kp60 en entrée et en sortie, aussi bien en mode UHD que DCI selon la compatibilité HDMI / SDI.
-
Peut-on synchroniser des signaux sans horloge externe ?Oui, le convertisseur dispose d’un frame synchronizer interne. Il peut se verrouiller sur l’entrée SDI, l’entrée HDMI, une référence externe ou fonctionner en free‑run selon les besoins.
-
Est‑il possible de faire de la conversion HDMI vers SDI avec ce boîtier ?Absolument. Le UDC‑4K convertit HDMI 2.0 vers 12G‑SDI, avec émulation EDID pour garantir que la source adopte le format correct.
-
Quelle est la capacité de distribution SDI du produit ?Le UDC‑4K fonctionne comme une distribution amplifier 1 → 4 en 12G‑SDI, ce qui signifie qu’un signal unique (converti ou non) peut être distribué vers quatre sorties SDI distinctes.
-
Le produit supporte‑t‑il les workflows HDR ?Oui, il est HDR‑aware, traite en 10 et 12 bits, et assure le passage des metadonnées HDR (via SDI VPID et HDMI InfoFrame), avec option de substitution.
Points forts du AJA UDC-4K 12G SDI – Mini Convertisseur
-
Polyvalence de conversion : assure up, down et cross conversion entre 4K, UHD, 2K et HD
-
Synchronisation intégrée : frame synchronizer embarqué pour alignement des signaux wild
-
Bidirectionnel SDI ↔ HDMI : conversion fluide entre 12G‑SDI et HDMI 2.0 avec émulation EDID
-
Distribution multi‑sorties : distribution interne 1 → 4 en 12G‑SDI + sortie HDMI
-
Support HDR avancé : traitement sur 10/12 bits et métadonnées HDR respectées
