AJA IP25-R 4K ST2110 vers 12G-SDI/HDMI – Convertisseur

Présentation du AJA IP25-R 4K ST2110 vers 12G-SDI/HDMI – Convertisseur

Le AJA IP25-R 4K est un convertisseur professionnel IP vers SDI/HDMI conçu pour intégrer des flux vidéo SMPTE ST 2110 dans des infrastructures traditionnelles SDI et HDMI avec une qualité broadcast. Il supporte la conversion jusqu’au format 4K DCI à 60 ips et offre une grande fiabilité grâce à ses ports redondants et son boîtier robuste.

Description générale et fonctionnalités essentielles

Le IP25‑R permet de dé-encapsuler les flux ST 2110 (vidéo, audio, métadonnées) avec une synchronisation image par image, puis de les rediriger vers des sorties 12G‑SDI et HDMI pour le monitoring, le playout ou le routage.

Il est pleinement conforme aux normes SMPTE ST 2110 (y compris ST 2110‑20, ‑30, ‑40) et prend en charge la redondance ST 2022‑7 via ses deux cages SFP28, assurant une continuité de flux même en cas de défaillance d’un lien.

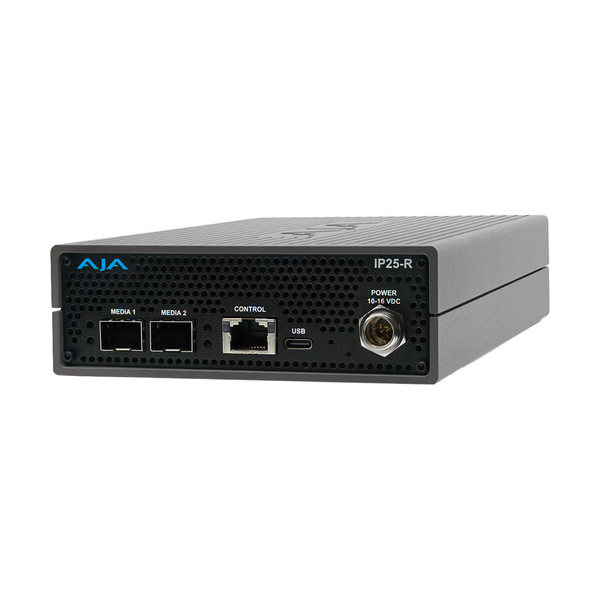

La configuration s’effectue aisément via une interface Web UI accessible soit en mode in‑band via les ports SFP, soit en mode out‑of‑band via un port RJ‑45 1 GbE.

Le boîtier en aluminium, avec refroidissement avant-arrière, assure une grande robustesse pour les environnements exigeants. Il peut être monté directement sur rack (jusqu’à 3 unités côte à côte en 1 RU) ou dans un boîtier rack DRM2‑Plus (3 RU) pour accueillir jusqu’à 6 unités avec alimentation redondante.

Cas pratiques d’usage du AJA IP25‑R

• Monitoring sur site ip‑to‑SDI / HDMI : Dans une installation hybride (IP + SDI/HDMI), le IP25‑R permet de fournir en temps réel des signaux baseband aux moniteurs tout en restant connecté sur le réseau IP principal.

• Production mobile / OB truck : En contexte de production en direct, le flux IP est converti vers 4 sorties 12G‑SDI et 2 sorties HDMI pour alimenter divers équipements de monitoring ou routage.

• Routage hybride en salle de contrôle : Le IP25‑R reçoit jusqu’à 4 flux ST 2110 (avec redondance) et distribue les signaux vers plusieurs destinations via SDI, avec simultanément des sorties HDMI pour vérifications rapides.

Questions Fréquentes :

1. Quel est le format maximal supporté par le IP25‑R ?

   Le IP25‑R prend en charge jusqu’au 4K DCI 4096×2160 à 60 ips, ainsi que les formats UHD (3840×2160) et les formats HD (1080p, 720p) en 10‑bit 4:2:2.

2. Combien de sorties SDI et HDMI sont disponibles ?

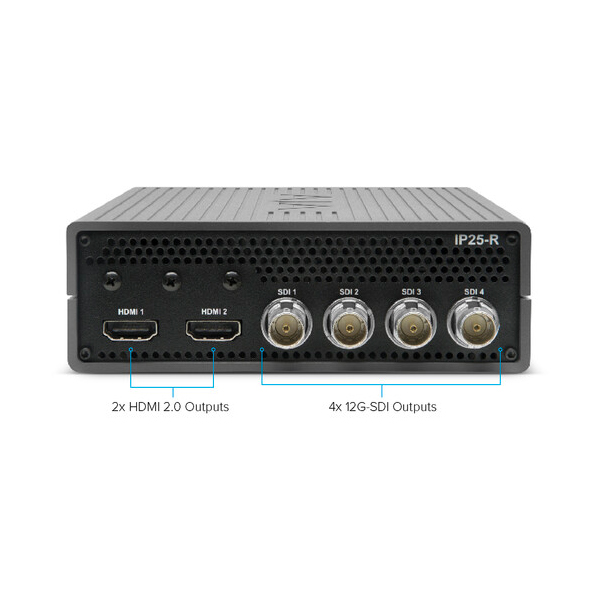

   L’appareil offre 4 sorties 12G‑SDI BNC et 2 sorties HDMI 2.0, toutes embarquant l’audio intégré.

3. Quelle redondance réseau est assurée ?

   Grâce aux deux cages SFP28, le IP25‑R gère la redondance ST 2022‑7, permettant un “hitless switching” entre deux flux réseau.

4. Comment s’effectue la configuration de l’appareil ?

   La configuration est possible via Web UI (via le réseau média ou le port RJ‑45), via REST API, ou via l’outil AJA eMini‑Setup via connectique USB‑C.

5. Quelles sont les dimensions, le poids et la consommation du IP25‑R ?

   • Dimensions : 0,127 × 0,2055 × 0,0418 m

   • Poids : ≈ 870 g

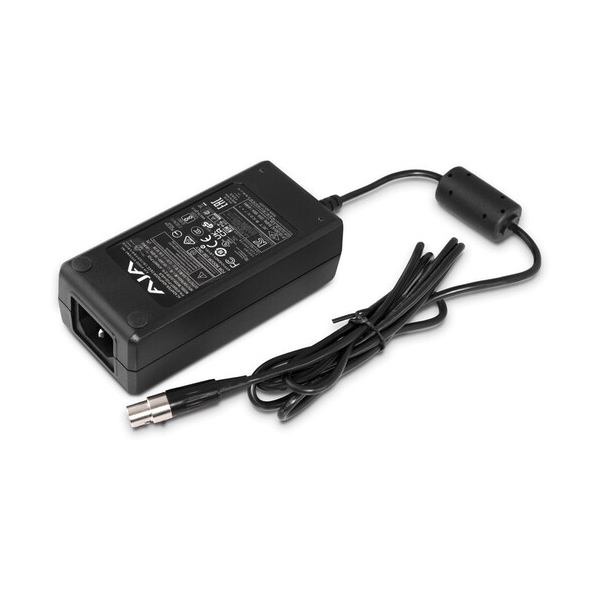

   • Consommation : typique 16 W (3G‑SDI), 21 W (12G‑SDI), jusqu’à 25 W max, avec adaptateur secteur universel 60 W inclus

Points forts du AJA IP25-R 4K ST2110 vers 12G-SDI/HDMI – Convertisseur

• Conversion IP → baseband de qualité broadcast, avec prise en charge SMPTE ST 2110

• Support 4K / HDR avec gestion des métadonnées HDR (infoframe, VPID)

• Redondance réseau ST 2022‑7 via dual SFP28 pour une fiabilité maximale

• Interface Web UI intuitive + API REST + support NMOS (IS‑04 / IS‑05)

• Format compact, boîtier robuste et refroidissement efficace, montage rack simplifié
