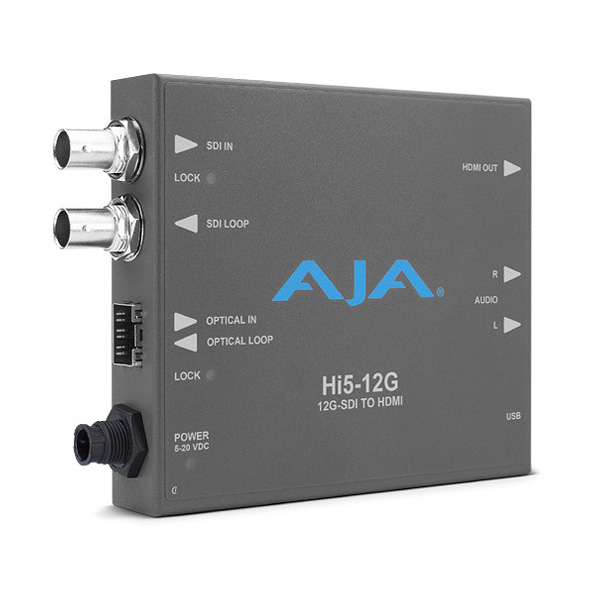

AJA Hi5 12G 12G-SDI vers HDMI 2.0 – Mini Convertisseur
Présentation du AJA Hi5-12G
Le AJA Hi5-12G convertit le 12G-SDI en HDMI 2.0, avec une fidélité d’image irréprochable et supporte le HFR jusqu’à 60p pour 4K / UltraHD, avec la simplicité d’un câble unique. Le AJA Hi5-12G offre une connexion de surveillance facile à déployer depuis des périphériques professionnels 4K 12G-SDI vers de nouveaux écrans avec entrées HDMI 2.0, pour une surveillance à moindre coût dans les flux de travail professionnels. Le Hi5-12G peut également générer des métadonnées HDR conformément à HDMI v2.0 et CTA-861-G.
Entrez jusqu’à huit canaux audio intégrés SDI et transmettez jusqu’à huit canaux audio intégré HDMI via une simple connexion audio / vidéo commode. Le Hi5-12G fournit également des sorties audio de type RCA à 2 canaux pour une surveillance audio séparée.
Un indicateur LED affiche l’une des cinq couleurs lorsque votre signal d’entrée est verrouillé: bleu pour 12G-SDI, violet pour 6G-SDI, orange pour 3G-SDI, rouge pour HD-SDI ou vert pour SD-SDI. Un port USB facilite les mises à niveau et la configuration avec le logiciel Mini-Config inclus. L’AJA Hi5-12G comprend une alimentation universelle avec des connecteurs internationaux pour une utilisation dans le monde entier.
Points forts du AJA Hi5-12G
- Convertit l’entrée 12G-SDI en sortie HDMI 2.0
- Prend en charge HDMI 2.0b à 18 Gb/s pour UHD 4K 60 / 59.94 / 50 4: 2: 2/4: 4: 4
- Convertit les signaux 1080PsF entrants en 1080p pour un affichage HDMI
- Prise en charge HDR avec HDR10 et HLG (hybride log gamma)
- Un indicateur à verrouillage de signalisation à DEL indique votre type de source d’entrée avec l’une des cinq couleurs
- Entrée / sortie jusqu’à huit canaux audio intégrés
- Sortie audio analogique supplémentaire à 2 canaux RCA
- Configuration et mise à jour via le port USB et le logiciel Mini-Config inclus
- Alimentation universelle avec connecteur international
- Forme compacte et portable
Vidéo
Formats vidéo pris en charge :
DCI 4K: 4096 x 2160p
UHD 4K: 3840 x 2160p
2K: 2048 x 1080p
HD: 1920 x 1080p
HD: 1920 x 1080i
HD: 1280 x 720p
HD: 720 x 576p
HD: 720 x 576i
HD: 720 x 480p
HD: 720 x 480i
Entrées vidéo
Connecteur 12G / HD / SD-SDI: 1 x BNC
SMPTE-2082/2081/424/292/259
Sous-échantillonnage de chrominance YCbCr 4: 2: 2/4: 4: 4/4: 2: 0
RVB 4: 4: 4, SMPTE ou niveau complet
Profondeur de bits 8, 10, 12 bits (HFR 4K / UHD 4: 4: 4 limité à 8 bits)
Mappage de source 4K DCI / UHD avec entrelacement sur deux échantillons (2SI) avec intégration de signaux 4K
Décodeur InfoFrame HDR haute gamme dynamique tel que défini dans les normes CTA-861-G et HDMI v2.0b
Résolutions d'entrée prises en charge 4096 x 2160: 60 / 59.94 / 50/30 / 29.97 / 25/24 / 23.98
3840 x 2160: 60 / 59,94 / 50/30 / 29,97 / 25/24 / 23,98
2048 x 1080: 60 / 59,94 / 50/30 / 29,97 / 25/24 / 23,98
1080p: 60 / 59,94 / 50/30 / 29,97 / 25/24 / 23,98
1080i: 60 / 59,94 / 50
720p: 60 / 59,94 / 50
576p: 50
576i: 50
480p: 59,94
480i: 59,94
Sorties vidéo
Connecteurs 12G / HD / SD-SDI: 1 x BNC
SMPTE-2082/2081/424/292/259
Sous-échantillonnage de chrominance YCbCr 4: 2: 2/4: 4: 4
RVB 4: 4: 4, SMPTE ou niveau complet
Profondeur de bits 8, 10 bits
Résolutions de sortie prises en charge 1 x 12G-SDI:
4096 x 2160: 60 / 59,94 / 50/30 / 29,97 / 25/24 / 23,98
3840 x 2160: 60 / 59,94 / 50/30 / 29,97 / 25/24 / 23,98
1 x 6G-SDI:
4096 x 2160: 30 / 29,97 / 25/24 / 23,98
3840 x 2160: 30 / 29,97 / 25/24 / 23,98
1 x 3G-SDI (liaison double de niveau A ou B):
2048 x 1080p: 60 / 59,94 / 50/30 / 29,97 / 25/24 / 23,98
2048 x 1080PsF: 30 / 29.97 / 25/24 / 23.98
1080p: 60 / 59,94 / 50/30 / 29,97 / 25/24 / 23,98
1080PsF: 30 / 29.97 / 25/24 / 23.98
1080i: 60 / 59,94 / 50
720p *: 60 / 59,94 / 50
1 x 1.5G-SDI:
2048 x 1080p: 30 / 29,97 / 25/24 / 23,98
2048 x 1080PsF: 30 / 29.97 / 25/24 / 23.98
1080p: 30 / 29,97 / 25/24 / 23,98
1080PsF: 30 / 29.97 / 25/24 / 23.98
1080i: 60 / 59,94 / 50
720p: 60 / 59,94 / 50
1 x 270 Mb SDI:
625i: 50
525i: 59,94
Audio
Entrée audio numérique intégrée: 24 bits, 8 canaux
Connecteurs analogiques d'entrée audio: 2 x RCA, 2 canaux, -10 dBu (nominal)
Sortie audio numérique SDI intégrée: 24 bits, 8 canaux
Interface utilisateur
Configuration 1 x USB
Puissance
Alimentation 5-20 VDC régulée, 11 W
Environnement
Température et humidité de fonctionnement : 0 à 40 ° C *
10 à 90%, sans condensation
Température de stockage hors tension: -40 à 60 ° C
Altitude de fonctionnement <10 000/3048 m
Général
Dimensions : 116,84 x 102,11 x 22,86 mm
Poids : 0,23 kg
Mini-Convertisseur
Alimentation universelle pour les mini-convertisseurs AJA DWP-U-R1
