AJA FS1-X – Convertisseur
Présentation du AJA FS1-X
Le AJA FS1-X propose une gamme complète d’entrées / sorties audio et vidéo permettant de convertir une large gamme de signaux analogiques et numériques. Il est livré dans un châssis 1RU robuste et compact.

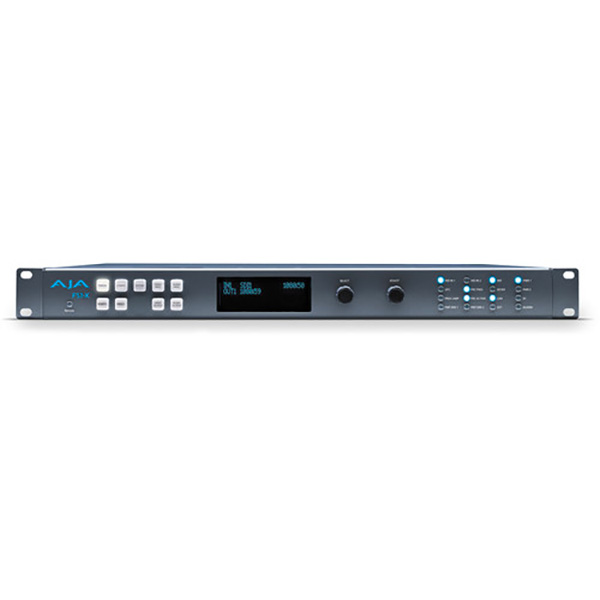

Le convertisseur intègre 16 canaux audio AES, 8 canaux audio analogiques, 64 canaux audio MADI sur câble coaxial ou fibre optique, contrôle GPI et LAN, fibre optique SDI en option, 3G-SDI, HDMI, Component, Composite et Référence avec Loop-Through, prenant en charge tous les formats vidéo diffusés. Le panneau avant comporte des boutons de sélection de menu éclairants, un écran LCD alphanumérique avec des informations sur l’état et le contrôle, des boutons de sélection et de réglage des paramètres et des voyants d’activité affichant les réglages et les conditions.
Le FS1-X prend en charge les alimentations redondantes et comprend deux cordons d’alimentation. Il est rapidement configurable par n’importe quel ordinateur du réseau via un navigateur Web standard, et il peut être empilé verticalement sans limite tant qu’il y a une ventilation suffisante d’air frais autour.
Points forts du AJA FS1-X
- Convertisseur de signal analogique / numérique
- Châssis 1RU, empilable verticalement
- 16 canaux Audio AES , 8 canaux audio analogique
- 64 canaux Audio MADI sur câble coaxial ou fibre
| Video Input Digital | Dual 3G-SDI, SMPTE-259/292/296, 8- or 10-bits 3G-SDI Dual Link, Dual Stream, Level A or B HDMI 30 bits/pixel, RGB or YUV, SD, HD, 1080p @ 50/60Dual Fiber (SC or LC) SD/HD/3G SDI, SMPTE-259/292/296, 8- or 10-bits (optional) |
| Video Input Analog | SD/HD component YPbPr, SMPTE-274 (3x BNC) 12-bit A/D, 2x oversampling +/- .25 dB to 5.5 MHz Y Frequency Response +/- .25 dB to 2.5 MHz C Frequency Response .5% 2T Pulse Response <2 ns Y/C delay inequity SD Composite 12-bit A/D, 4x oversampling |
| Video Output Digital | Dual 3G-SDI, SMPTE-259/292/296, 8- or 10-bits 3G-SDI Dual Link, Dual Stream, Level A or B HDMI 30 bits/pixel, RGB or YUV, SD, HD, 1080p @ 50/60 Video Output AnalogDual Fiber (SC or LC) SD/HD/3G-SDI, SMPTE-259/292/296, 8- or 10-bits (optional) |
| Video Output Analog | SD/HD component YPbPr, SMPTE-274 (3x BNC) 12-bit A/D, 2x oversampling +/- .25 dB to 5.5 MHz Y Frequency Response +/- .25 dB to 2.5 MHz C Frequency Response .5% 2T Pulse Response <2 ns Y/C delay inequity SD Composite 12-bit A/D, 4x oversampling |
| Audio Input Digital | 64-channel MADI, Coax or Fiber, 48 kHz sample rate, Synchronous 16-channel, 24-bit SDI embedded audio, 48 kHz sample rate, Synchronous 16-channel, 24-bit AES/EBU audio, 48 kHz sample rate, Synchronous or Non-synchronous, Internal sample rate conversion (4x BNC) |
| Audio Input Analog | 8-channel, 24-bit A/D analog audio, 48 kHz sample rate, balanced (25 pin "D" TASCAM connector) |
| Audio Output Digital | 64-channel MADI, Coax or Fiber, 48 kHz sample rate, Synchronous 16-channel, 24-bit SDI embedded audio, 48 kHz sample rate, Synchronous 16-channel, 24-bit AES/EBU audio, 48 kHz sample rate, Synchronous or Non-synchronous, Internal sample rate conversion (4x BNC) |
| Up-Conversion | Hardware 10-bit Anamorphic: full-screen Pillar box 4:3: results in a 4:3 image in center of screen with black sidebars Zoom 14:9: results in a 4:3 image zoomed slightly to fill a 14:9 image with black side bars Zoom Letterbox: results in image zoomed to fill full screen Zoom Wide: results in a combination of zoom and horizontal stretch to fill a 16:9 screen; this setting can introduce a small aspect ratio change |
| Down-Conversion | Hardware 10-bit Anamorphic: full-screen Letterbox: image is reduced with black top and bottom added to image area with the aspect ratio preserved Crop: image is cropped to fit new screen size |
| Cross-Conversion | Hardware 10-bit 1080i to 720p 720p to 1080i 1080p to 720p, 720p to 1080p |
| SD to SD Aspect Ratio Conversion | Letterbox: transforms SD anamorphic material to a letterboxed image H Crop: will produce a horizontally stretched effect on the image; transforms anamorphic SD to full frame SD Pillarbox: produces an image in the center of the screen with black borders on the left and right sides and an anamorphized image in the center V Crop: transforms SD letterbox material to an anamorphic image |
| Timecode | SDI RP188 via SDI BNC |
| Reference Input | Color Black, Tri-Level Sync Looping, non-terminating |
| Network Interface | 10/100/1000 Ethernet (RJ-45) Embedded web server for remote control VTECSTM protocol for Remote Control Panel |
| User Interface | Alphanumeric display, with dedicated buttons |
| Control | GPI in/out, 15-pin D-connector:
1 - GND |
| Rack Height | 1 RU |
| Power | 100-240 VAC 50/60 Hz (dual, redundant power supplies), 55 W typical; 80 W max., 15 A max. |
| Operating Temperature | 32 to 104°F (0 to 40°C) |
| Relative Humidity | 0 to 90%, non-condensing |
| Dimensions | 17.5 x 16 x 1.75" (44.5 x 40.6 x 4.4 cm) |
| Weight | 7.9 lb (3.6 kg) |
AJA FS1-X avec MADI Audio
2 x cordons d'alimentation
Supports de montage en rack avec vis (installés en tant que composants du châssis)
Manuel de l'utilisateur (Fichier PDF sur CD)
