AJA 3G-AMA 3G-SDI 4 canaux – Convertisseur

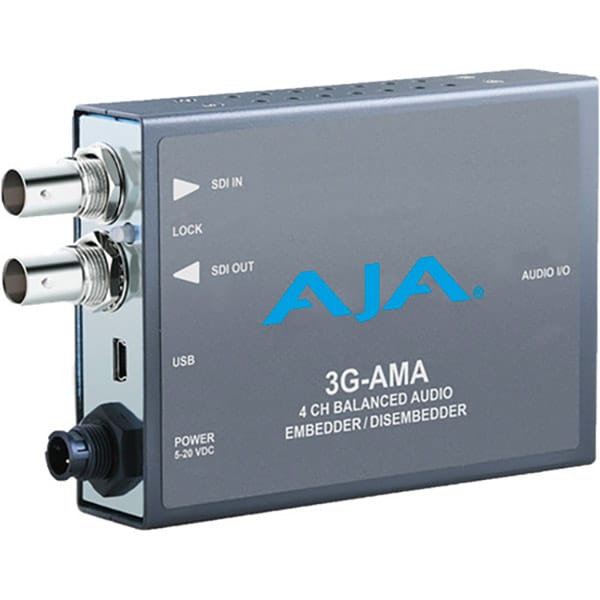

Présentation du AJA 3G-AMA 3G-SDI 4 canaux
Le AJA 3G-AMA 3G-SDI 4 canaux est un mini convertisseur qui vous permet d’intégrer ou supprimer jusqu’à quatre canaux audio SDI. Il dispose d’un câble “breakout” qui peut fournir jusqu’à quatre canaux d’entrée ou de sortie audio analogique XLR en fonction de la configuration de l’unité. Il peut être configuré pour accepter quatre canaux audio XLR symétriques à “embedder” dans une alimentation vidéo SDI, ou pour désembarquer quatre canaux audio numérique SDI et les émettre sous forme de signaux analogiques via les 4 câbles de sortie XLR. Le signal SDI de sortie est re-synchronisé pour préserver l’intégrité du signal sur de longs câbles. La configuration de la 3G-AMA est simplifiée grâce à la solution logicielle gratuite d’AJA, MiniConfig. Le 3G-AMA se connecte à votre ordinateur exécutant MiniConfig avec un câble USB 2.0 inclus permettant à votre ordinateur d’accéder à la programmation interne de l’unité afin que vous puissiez le configurer pour votre flux de travail spécifique.
Points forts du AJA 3G-AMA 3G-SDI 4 canaux
- Incorpore l’audio XLR dans un signal SDI
- Audio SDI désembarqué vers audio XLR analogique
- Fonctionne avec le logiciel AJA MiniConfig
- Sortie SDI re-synchronisée
Video Formats
- (2K) 2048x1080p
- (2K) 2048x1080PsF
- (HD) 1920x1080p
- (HD) 1920x1080PsF
- (HD) 1920x1080i
- (HD) 1280x720p
- (SD) 720x576i
- (SD) 720x480i
Video Input Formats
- 1x 3 Gb SDI (level A or B)
- (2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (2K) 2048x1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080i 50, 59.94, 60
- (HD) 1280x720p 50, 59.94, 60
- 1x 1.5 Gb SDI
- (2K) 2048x1080p 23.98, 24, 25, 29.97, 30
- (2K) 2048x1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080p 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1920x1080i 50, 59.94, 60
- (HD) 1280x720p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- 1x 270 Mb SDI
- (SD) 625i 50
- (SD) 525i 59.94
Video Output Formats
Video Out is a delayed, reclocked version of Video In, at same frame rate, etc. Video Out is undefined when no input
- Video Latency, time measured between video input and video output connector:
- 3G level A = 3.2 usec
- 3G level B = 6.1 usec
- HD (1.5 Gb) = 6.3 usec
- SD (270 Mb) = 17.2 usec
Video Input Digital
- 1x 3G-SDI BNC, SMPTE-259/292/372/424
Video Output Digital
- 1x 3G-SDI BNC, SMPTE-259/292/372/424
Audio Inputs and Outputs
- Balanced Analog Audio, 1x 25 pin D female connector on converter, 4-channels in, 4-channels out
- Breakout cable provided with 1x 25 pin D male connector:
- 4x XLR female input breakout connectors
- 4x XLR male output breakout connectors
Digital Audio Converters
- 24-bit
Embedded Audio
- SMPTE 272M (SD): 20-bit, 48 kHz synchronous
- SMPTE 299M (3G/HD): 24-bit, 48 kHz synchronous
- Incoming embedded audio can be passed, removed, or overridden
- Up to 16-channels supported
Note: 2048x1080p/PsF 29.97 and 30 formats support a maximum of 8-channels embedded audio
Path Latency
- Embed Path 1100 µsec
- Disembed Path 1200 µsec
Analog Audio Levels
Configured via Mini-Config software:
- Pro 1: 0 dBfs = +24 dBu
- Pro 2: 0 dBfs = +18 dBu
- Pro 3: 0 dBfs = +15 dBu
- Consumer 1: 0 dBfs = +12 dBu
User Interface
- External DIP switch
- USB port used with Mini-Config software application to configure device via PC/Mac
Size (w x d x h)
- 5.8" x 3.1" x 1.0" (147.32 x 78.74 x 25.4 mm)
Power
- +5-20VDC, 5 watts power supply required, included with purchase
Environment
- Safe Operating Temperature: 0 to 40 C (32 to 104 F)
- Safe Storage Temperature (Power OFF): -40 to 60 C (-40 to 140 F)
- Operating Relative Humidity: 10-90% noncondensing
- Operating Altitude: <3,000 meters (<10,000 feet)
