Présentation du AJA 12G-AMA

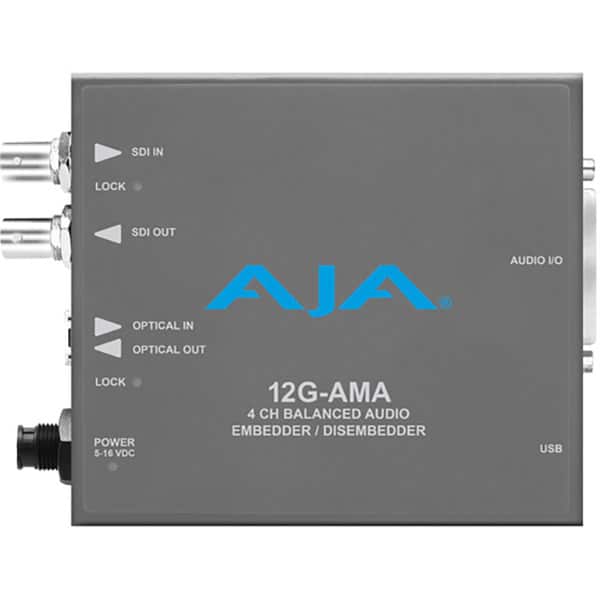

Le AJA 12G-AMA est un intégrateur/désintégrateur audio analogique avec entrée et sortie 12G-SDI prenant en charge jusqu’à UHD 4K60/DCI 4K60. Il dispose également d’un emplacement SPF où des SPF tels que l’AJA FIBERLC-TR-12G peuvent être installés ultérieurement par l’utilisateur pour prendre en charge les E/S fibre mono-mode avec des connecteurs LC ou ST. Le convertisseur dispose d’un port à 25 broches pour un câble éclaté inclus qui offre une entrée et une sortie audio XLR à 4 canaux. La fonction de désintégration audio est constamment fonctionnelle. L’intégration audio est sélectionnable par l’utilisateur, sur la base d’une paire de canaux, pour transmettre l’entrée audio 12G-SDI ou intégrer l’entrée audio analogique à partir du câble éclaté. Les niveaux audio analogiques sont sélectionnables. Le convertisseur interagit avec le logiciel AJA Mini-Config via une connexion USB. L’application est compatible avec PC et Mac et est disponible en téléchargement gratuit sur le site Web de l’AJA.
Points forts du AJA 12G-AMA
- Mini convertisseur audio intégrateur/désintégrateur
- Entrée et sortie 12G-SDI jusqu’à DCI 4K60
- Emplacement SFP pour entrée/sortie fibre en option
- Câble éclaté E/S audio XLR 4 canaux
- Intégration sélectionnable par l’utilisateur (paire de canaux)
- Niveaux audio analogiques sélectionnables
- Connexion USB au logiciel Mini-Config
- Configuration des commutateurs DIP
Video Formats
- (4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920x1080i 50, 59.94, 60
- (HD) 1280x720p 50, 59.94, 60
- (SD) 625i 50
- (SD) 525i 59.94
- RGB and YCbCr, 4:4:4/4:2:2, 10-bit
Note: Raster and frame rate dependent, please see 12G-AMA Video Formats in Documents and Manual.
Video Input Digital
- 1x 12G-SDI BNC, SMPTE 259/292/424/2081/2082
- Single Link SD/HD/2K/UltraHD/4K
- Single Link 3G-SDI Level A, B-DL, or B-DS, SMPTE 425
Fiber Input
(12G-AMA-R, 12G-AMA-TR)
- 1x 12G-SDI Fiber LC connector, SMPTE 297/259/292/424/2081/2082
- Wavelength: Rx 1260 nm (min), 1620 nm (max)
- Optical Sensitivity: -10 dBm (min 12 Gbps), -14 dBm (min 3 Gbps)
- Overload Power: -2 dBm (min)
Fiber Input
(12G-AMA-R-ST)
- 1x 12G-SDI Fiber ST connector, SMPTE 297/259/292/424/2081/2082
- Wavelength: Rx 1260 nm (min), 1620 nm (max)
- Optical Sensitivity: -10 dBm (min 12 Gbps), -14 dBm (min 3 Gbps)
- Overload Power: -2 dBm (min)
Video Output Digital
- 1x 12G-SDI BNC, SMPTE 259/292/424/2081/2082
- Single Link SD/HD/2K/UltraHD/4K
- Single Link 3G-SDI Level A, B-DL, or B-DS, SMPTE 425
Fiber Output
(12G-AMA-T, 12G-AMA-TR)
- 1x 12G-SDI Fiber LC connector, SMPTE 297/259/292/424/2081/2082
- Nominal Wavelength: Tx 1260 nm (min), 1310 nm (typ), 1360 nm (max)
- Optical Power: -5 dBm (min), 0.5 dBm (max)
- Extinction Ratio: 5.4 dB (min)
Fiber Output
(12G-AMA-T-ST)
- 1x 12G-SDI Fiber ST connector, SMPTE 297/259/292/424/2081/2082
- Nominal Wavelength: Tx 1260 nm (min), 1310 nm (typ), 1360 nm (max)
- Optical Power: -5 dBm (min), 2 dBm (max)
- Extinction Ratio: 3.4 dB (min)
Cable Equalization
(Belden 1694A coax)
- 12 Gbps, 65m
- 6 Gbps, 125m
- 3 Gbps, 190m
- 1.5 Gbps, 200m
- 270 Mbps, 405m
Video Path Delay
Video Out is a delayed, reclocked version of Video In, at the same frame rate, etc. Video Out is undefined when no input.
- Video Latency, time measured between video input and video output connector:
- 12G = 3.2 µsec
- 6G = 3.2 µsec
- 3G level B (Dual Stream HD mode) = 6.3 µsec
- 3G level A = 3.2 µsec
- HD (1.5 Gb) = 6.3 µsec
- SD (270 Mb) = 17.2 µsec
Audio Inputs and Outputs
- Balanced Analog Audio, 1x 25 pin D female connector on the converter, 4-channels in, 4-channels out
- Breakout cable provided with 1x 25 pin D male connector:
- 4x XLR female input breakout connectors
- 4x XLR male output breakout connectors
Digital Audio Converters
- 24-bit
Embedded Audio
- SMPTE 272M (SD): 20-bit, 48 kHz synchronous
- SMPTE 299M (12G/6G/3G/1.5G): 24-bit, 48 kHz synchronous
- Incoming embedded audio can be passed, removed, or overridden
- Up to 16 channels supported
Note: 2048x1080p/PsF 29.97 and 30 formats support a maximum of 8-channels embedded audio.
Path Audio Latency
- Embed Path 1100 µsec
- Disembed Path 1200 µsec
Analog Audio Levels
Configured via Mini-Config software:
- Pro 1: 0 dBfs = +24 dBu
- Pro 2: 0 dBfs = +18 dBu
- Pro 3: 0 dBfs = +15 dBu
- Consumer 1: 0 dBfs = +12 dBu
User Interface
- External DIP switch
- USB port used with Mini-Config software application to configure the device via PC/Mac
Size (w x d x h)
- 5.8″ x 3.1″ x 1.0″ (147.32 x 78.74 x 25.4 mm)
Weight
- 0.6 lb (0.3 kg)
Power
- +5-16VDC, 10 watts. power supply required, included with purchase
Environment
- Safe Operating Temperature: 0 to 40 C (32 to 104 F)
- Safe Storage Temperature (Power OFF): -40 to 60 C (-40 to 140 F)
- Operating Relative Humidity: 10-90% noncondensing
- Operating Altitude: <3,000 meters (<10,000 feet)
Convertisseur
Alimentation
Cable éclaté (25 broches Male)
