Magewell Pro Convert HDMI 4K Plus Module – Carte d’encodage
959,00 € HT 1 150,80 € TTC
| Version: HDMI 4K Plus |
|
Sur commande
Présentation du Magewell Pro Convert HDMI 4K Plus Module – Carte d’encodage
Le Magewell Pro Convert HDMI 4K Plus Module est une carte d’encodage NDI® spécialement conçue pour s’insérer dans le châssis Magewell Modator 2U. Modulable et hot-swappable, ce module permet une insertion et un retrait à chaud, garantissant une flexibilité maximale en production sans interruption de service.
Ce module Pro Convert HDMI 4K Plus assure la conversion d’un signal HDMI 4K en flux NDI® haute bande passante avec une latence ultra faible, idéale pour les environnements broadcast et audiovisuels professionnels. Il supporte :
-
Une entrée et boucle HDMI 2.0 jusqu’à 4096 × 2160 @ 60 fps en 4:4:4 (ou 1080p @ 144 fps), avec audio HDMI intégré sur 8 canaux.
-
Un flux NDI® Full jusqu’à 4K @ 60 fps, ou jusqu’au 1920 × 1080 @ 240 fps, également avec 8 canaux audio encodés.
-
Une gestion via châssis Modator tactiles, le Magewell Control Hub ou API HTTP, assurant un pilotage centralisé et rapide.
Cas pratiques
Utilisation en plateau TV
Le Magewell Pro Convert HDMI 4K Plus Module permet de capter une caméra 4K, de boucler l’image localement pour un enregistrement direct et de diffuser simultanément vers un switch IP via NDI®, offrant une solution fiable et flexible.
Présentation d’entreprise avec retour local
Dans le cadre d’un événement d’entreprise, ce module assure un flux HDMI loop pour l’écran principal en salle et un flux NDI vers un enregistreur du côté de la régie, tout en étant pilotable à distance via Control Hub.
Questions Fréquentes
-
Quelles résolutions sont supportées par le Magewell Pro Convert HDMI 4K Plus Module ?
Le module accepte jusqu’à 4096 × 2160 @ 60 fps en 4:4:4, voire 1080p @ 144 fps, avec boucle HDMI 4K.
-
Combien de canaux audio est-il capable de gérer ?
Il encode 8 canaux audio HDMI imbriqués, transmis dans le flux NDI audio encodé 8 canaux.
-
Peut-on gérer le module à distance ?
Oui, via l’écran tactile du châssis, un Web GUI, le Magewell Control Hub, ainsi que par API HTTP.
-
Quelle est la latence ?
La latence est très faible, adaptée aux environnements professionnels exigeants.
-
Ce module bénéficie-t-il d’une garantie ?
Oui, une garantie constructeur de 2 ans est fournie.
Points forts du Magewell Pro Convert HDMI 4K Plus Module – Carte d’encodage
-
Haute résolution native 4K @ 60 fps – pour une qualité d’image optimale.
-
Flux NDI® Full avec encodage audio 8 canaux – pour des besoins broadcast complets.
-
Insertion à chaud (hot‑swappable) – sans coupure de service.
-
Pilotage centralisé via Modator, Web GUI, API & Control Hub.
-
Très faible latence et robustesse 24/7 – parfait pour les diffusions en direct.
Caractéristiques

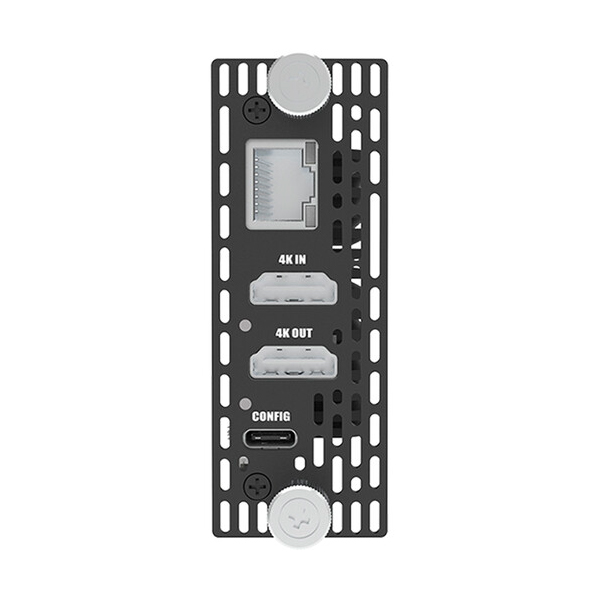

Interfaces |
|
| 1* RJ45 1000Mbps Ethernet port | |
| 1* USB Type-C port for configuration | |
| 1* HDMI 2.0 input port | |
| 1* HDMI 2.0 output port | |
| 1* Modator interface for connecting to Modator 2U (hot-swappable) | |
Fonctionnalités d'entrée et de boucle |
|
| Signal max. en entrée et boucle | 4096×2160 à 60 fps 4:4:4 8-bit |
| Formats vidéo personnalisables via EDID | Oui |
| Prend en charge les signaux RGB et YUV BT.601/709/2020 | Oui |
| Audio HDMI intégré | 8 canaux |
Encodage NDI® |
|
| Résolution max. encodée | 4096×2160 à 60 fps 4:2:2 8-bit |
| Résolution 1080p à haut framerate | 1920×1080 à 240 fps 4:2:2 8-bit |
| Résolutions de sortie typiques | Voir ci-dessous |
| Fréquences d’images en sortie | Identique, 1/2, 1/3 ou 1/4 du framerate d’entrée |
| Audio NDI encodé | 8 canaux |
| Compatibilité NDI | NDI 5.x |
Résolutions de sortie typiques |
|
| 4096x2160p / 3840x2160p / 2048x1080p | 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60 |
| 1920x1080p / 1280x720p | 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60 / 100 / 119.88 / 120 |
| 1920x1080i | 25 / 29.97 / 30 / 50 / 59.94 / 60 |
| 720x480p / 720x480i | 59.94 / 60 / 119.88 / 120 |
| 720x576p / 720x576i | 50 / 100 |
Interface Web |
|
| Inscription au Control Hub Magewell | Oui |
| Configuration via Web UI | Oui |
| Informations en temps réel sur l’appareil et les signaux | Oui |
| Réglages d’encodage et sortie | désentrelacement, EDID, scale, frame rate, aspect ratio, connexion réseau |
| Mise à jour du firmware | Oui |
| Compatibilité navigateur | IE, Edge, Firefox, Chrome, Safari, Opera |
| Support USB RNDIS/ECM | Oui |
| APIs HTTP disponibles | Oui |
Indicateurs LED |
|
| Signal d’entrée verrouillé | LED allumée |
| Signal d’entrée non détecté | LED éteinte |
| Signal de boucle détecté | LED allumée |
| Signal de boucle non détecté | LED éteinte |
Spécifications physiques |
|
| Format | 184,4 mm × 30,0 mm × 81,5 mm |
| Poids | ≈295 g |
Consommation électrique |
|
| Consommation max. | 7 W |
Conditions d’utilisation |
|
| Température de fonctionnement | 0 à 50 °C |
| Température de stockage | –20 à 70 °C |
| Humidité relative | 5 % à 90 %, sans condensation |
Contenu de la boîte
- 1 × Magewell Pro Convert HDMI 4K Plus Module
