BirdDog OG4 – Carte openGear

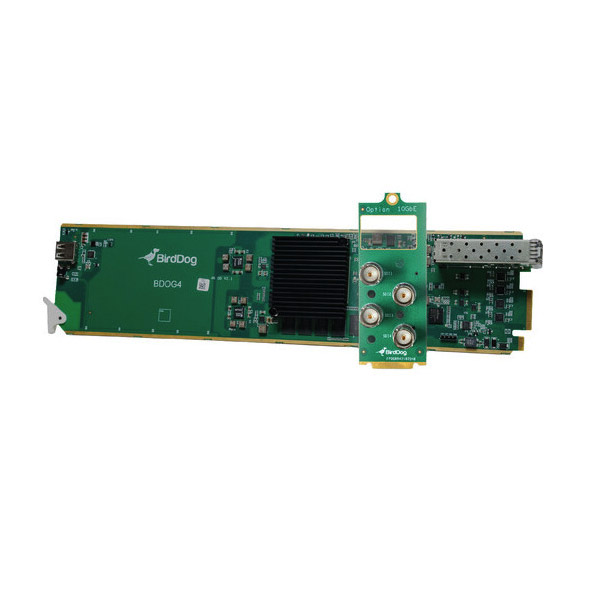

Présentation de la BirdDog OG4
La BirdDog 4 canaux 12G-SDI OG (OG4) est une carte openGear professionnelle qui révolutionne l’intégration de la vidéo IP dans les infrastructures broadcast. Première carte au monde à proposer le format NDI® complet sur châssis openGear, elle offre quatre canaux SDI 12G entièrement configurables en encodage ou décodage, avec une prise en charge des résolutions jusqu’à 4Kp60.
Conçue pour les environnements broadcast les plus exigeants, la BirdDog OG4 est compatible avec les châssis openGear de 4e génération (oGx), et bénéficie d’un refroidissement actif et d’une alimentation redondante pour garantir des performances continues 24/7.
Chaque canal peut être configuré de manière indépendante, permettant ainsi un mix de résolutions et de fréquences d’images dans un seul module. Avec son port SFP+ 10GbE, elle s’intègre facilement dans des réseaux fibre longue portée, tout en assurant une bande passante suffisante pour transporter du NDI 4K natif sans compression perceptible.
La carte OG4 est pilotable via l’interface openGear Dashboard, mais aussi par WebUI, RESTful API, Crestron ou Q-Sys, assurant une intégration totale dans les systèmes de contrôle existants.
Cas pratiques
En studio, la carte permet d’intégrer facilement des caméras ou sources SDI classiques dans un workflow IP NDI sans perte de qualité.
En régie mobile, vous pouvez commuter dynamiquement chaque canal en encodeur ou décodeur selon les besoins du direct.
Sur un réseau fibre, l’OG4 offre une connexion longue portée fiable via son port SFP+ 10GbE.
Dans les infrastructures centralisées, son contrôle via Dashboard ou API permet une automatisation complète du routing.
Pour des environnements multi-formats, chaque canal peut gérer indépendamment du 4Kp60 ou du 1080i50, selon le signal source.
Points forts de la BirdDog 4 canaux 12G-SDI OG
- Jusqu’à 4 canaux 12G-SDI configurables individuellement en encodeur ou décodeur NDI.
- Prise en charge des résolutions jusqu’à 4Kp60, avec compatibilité UHD, 1080p, 1080i et 720p.
- Format openGear compatible oGx, avec support de Dashboard pour contrôle unifié.

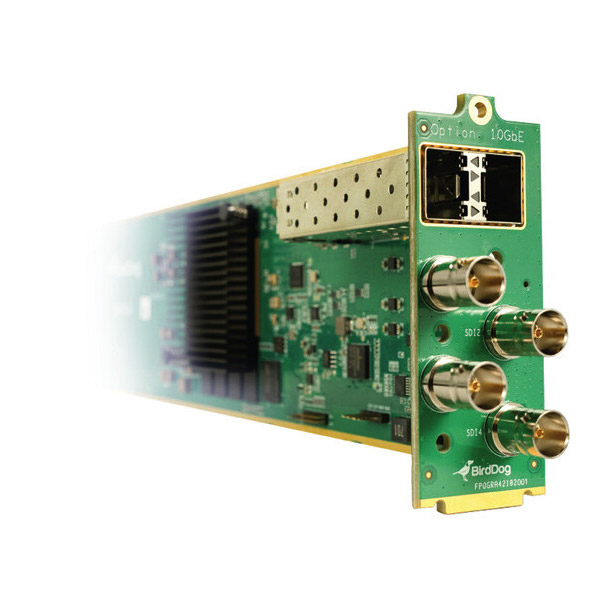

- Port SFP+ 10GbE pour connexion fibre à très haut débit et longue distance.
- Contrôle avancé via WebUI, API RESTful, Q-Sys, Crestron et Zoom.
Caractéristiques
| Support du châssis openGear | |
|---|---|
| Compatibilité | Nécessite un châssis openGear oGx (4e génération) |
Formats vidéo pris en charge |
|
| UHD 3840 x 2160p | 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 fps |
| HD 1920 x 1080p | 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 fps |
| HD 1920 x 1080i | 50, 59.94, 60 fps |
| HD 1280 x 720p | 50, 59.94, 60 fps |
Connectivité vidéo |
|
| Entrée / Sortie | 4 x 12G-SDI (taille standard), sélectionnables en entrée ou sortie |
| Nombre de canaux supportés | Jusqu'à 4 canaux 12G-SDI en encodage ou décodage |
Audio |
|
| Entrée audio | SDI – 2 canaux par connecteur SDI |
| Sortie audio | SDI – 2 canaux par connecteur SDI |
Codec vidéo |
|
| Compression | NDI (compression i-frame full bandwidth) |
| Capacité | Maximum 4 canaux UHD 60p |
Streaming & réseau |
|
| Protocole de transport | NDI (Full NDI) |
| Port réseau OpenGear | 1 x 1 Gbps (intégré dans le backplane du châssis) |
| Port SFP+ | 1 x module optique 10 Gbps (en option) |
Dimensions |
|
| Taille de la carte | 33,5 x 7,5 x 2,4 cm |
Contrôle & gestion |
|
| Gestion du système | WebUI embarquée, API RESTful, plugin Q-Sys, Crestron, Zoom, Dashboard openGear |
| Surveillance de l’état | Via WebUI embarquée |
Configuration requise |
|
| Châssis requis | Châssis openGear oGx (4e génération) |
| Compatibilité réseau 1 Gb | Nécessite carte contrôleur OG3-N ou OG3-NS (8322-S non compatible) |
| Connexion informatique | PC avec connexion Ethernet filaire obligatoire (pas de Wi-Fi) |
