Entrées vidéo SDI
80
Blackmagic Design Videohub 80×80 12G – Grille de commutation
8 945,00 € Le prix initial était : 8 945,00 €.8 207,50 €Le prix actuel est : 8 207,50 €. HT 9 849,00 € TTC
Sur commande

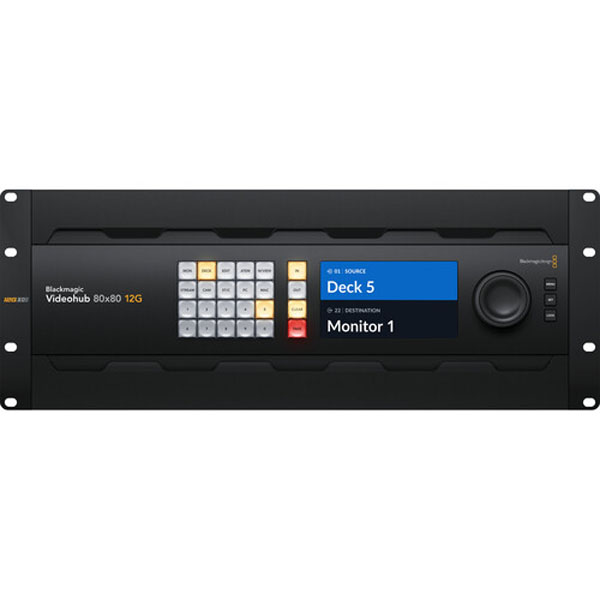

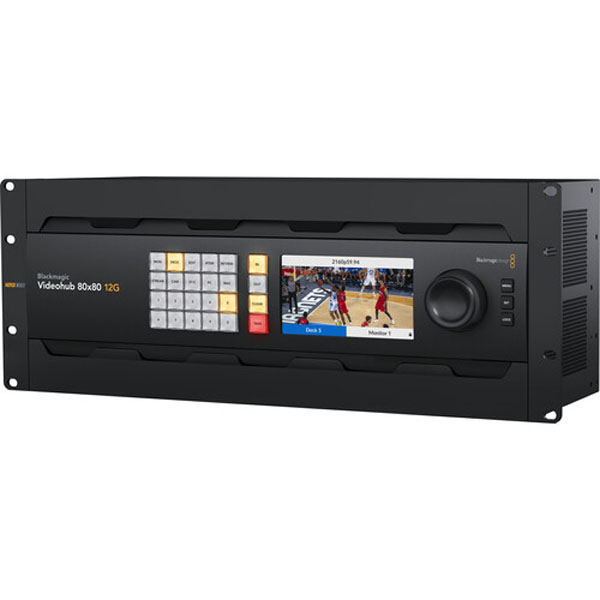

Présentation d ela Blackmagic Design Videohub 80×80 12G
Le Blackmagic Videohub 80×80 12G est une grille de commutation vidéo zéro latence qui prend en charge simultanément toute combinaison de SD, HD et Ultra HD. Les 80 entrées 12G-SDI comprennent des LED sur chaque BNC qui indiquent un signal SDI. Vous disposez également de 80 sorties 12G-SDI, d’une alimentation redondante et de connexions de référence, le tout dans un design stylisé de 4 unités de rack. Le grand écran LCD full HD vous permet de voir la vidéo avant le routage et affiche les libellés de routage ainsi que les normes vidéo. Le routage peut être effectué directement à l’aide d’un bouton ou de la grande molette de contrôle dotée d’un embrayage électronique. Il comprend aussi la synchronisation SDI, le contrôle externe via Ethernet et prend en charge toutes les normes vidéo SDI jusqu’à 2160p60.
Points forts de la grille de commutation Videohub 80 x 80 12G
- Grille de commutation sans latence
- 80 entrées 12G-SDI / 80 sorties 12G-SDI
- Prend en charge la vidéo jusqu’à DCI 4K60
- Combine SD, HD, UHD 4K et DCI 4K
- Échantillonnage vidéo 4:2:2 et 4:4:4 pris en charge
- Bouton-poussoir, knob et contrôle Ethernet
- 32 canaux audio intégrés
- Recloking SDI
Sorties vidéo SDI
80
Débits SDI
DVB-ASI, 270Mb, 1.5G, 3G, 6G, 12G.
Synchronisation des entrées vidéo
Aucune
Synchronisation SDI
On all SDI outputs.
Entrées de référence
Tri-Sync or Black Burst.
Sorties de référence
Reference terminating loop output.
Ethernet
Supports 10/100/1000 BASE‑T.
Interface pour l’ordinateur
USB-C
Normes
Normes vidéo SD
525i59.94 NTSC, 625i50 PAL.
Normes vidéo HD
720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60.
1080PsF23,98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30.
Normes vidéo 2K
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI.
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI.
Normes vidéo Ultra HD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60.
Normes vidéo 4K
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI.
Conformité aux normes SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M de niveau A et B
SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU‑R BT.656 et ITU‑R BT.601
Échantillonnage audio SDI
Television standard sample rate of 48kHz and 24-bit.
Échantillonnage vidéo SDI
YUV 4:2:2 and RGB 4:4:4
Précision des couleurs SDI
10, 12‑bit RGB 4:4:4 in all HD and 2K modes, Ultra HD modes up to 2160p30 and 4K modes up to 4Kp30 DCI. 10-bit YUV 4:2:2 in all modes.
Espace colorimétrique SDI
REC 601, REC 709, REC 2020.
Commutation automatique SDI
Automatically selects between 270Mb SD‑SDI, 1.5G HD‑SDI, 3G level A and level B HD‑SDI, 6G HD‑SDI, 12G‑SDI and DVB‑ASI on each input so that each input can be running a different television standard.
Prise en charge des métadonnées SDI
Video payload identification ancillary data as per SMPTE 352M.
Contrôle
Panneau de contrôle intégré
24 buttons for local control of Videohub with 3 buttons and search dial for menu control. 5 inch color display.
Panneau de contrôle externe
Includes Blackmagic Videohub software control panel for Mac and Windows. Supports Videohub Smart Control Pro and Videohub Master Control Pro hardware panels. Includes Blackmagic Videohub SDK and Ethernet Videohub Control Protocol.
Connexion pour le panneau de contrôle
Ethernet
Logiciel
Contrôle logiciel
Router control included free for Windows™ and Mac™.
Mise à jour du logiciel interne
Via included updater application.
Systèmes d’exploitation
Mac 12.0 Monterey,
Mac 13.0 Ventura ou une version ultérieure.
Windows 11
Écran
Affichages
Built in 5 inch LCD for video and menu settings.
Alimentation requise
Alimentation
2 x Internal 100 – 240V AC 50/60Hz.
IEC power cables required.
Protection contre les coupures de courant
Crosspoint connections preserved and restored instantly at power on.
Consommation d’énergie
92 W max.
Installation physique
4 rack units height.
Caractéristiques physiques
Dimensions : 482 x 238 x 177mm
Spécifications environnementales
Température d’utilisation
0° to 40° C (32° to 104° F)
Température de stockage
-20° to 60° C (-4° to 140° F)
Humidité relative
0% to 90% non-condensing
