AJA KUMO 6464 Compact 64×64 3G-SDI – Grille de commutation

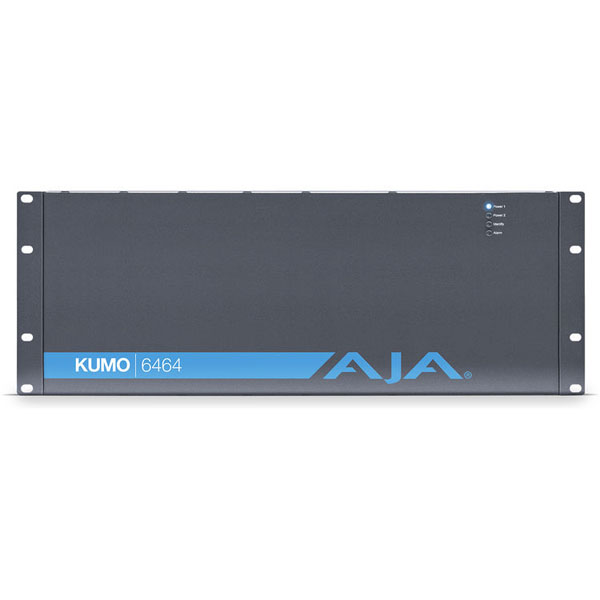

Présentation de la AJA KUMO 6464 Compact 64×64 3G-SDI
La AJA KUMO 6464 Compact 64×64 3G-SDI offre 64 entrées et 64 sorties vidéo et audio 3G-SDI, tout en maintenant un profil fin et compact de 4 RU. La grille de commutation dispose d’un contrôle réseau élégant et puissant basé sur le Web, et prend en charge tous les signaux SDI jusqu’à la norme 3G-SDI, y compris les signaux HD et même les signaux 4K / Ultra HD. Construit avec des normes de haute qualité, la grille de commutation AJA KUMO 6464 est idéal pour toute installation dans laquelle un équilibre entre taille et capacité de routage est essentiel.
Points forts de la AJA KUMO 6464 Compact 64×64 3G-SDI
- Normes jusqu’à 3G-SDI: SMPTE-259/292/424
- Quad-Link, Dual-Link, 4K / UltraHD avec commutation SDI multiport pour 2 ou 4 sources à la fois

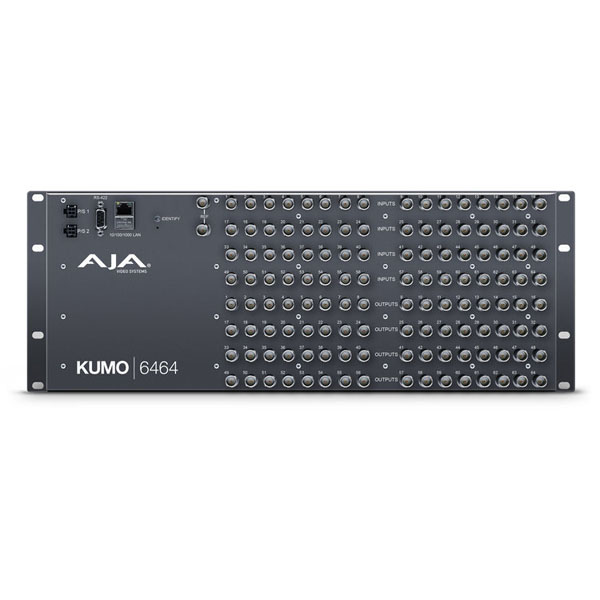

- Connecteurs: 64 entrées BNC et 64 sorties BNC
- Impédance: 75 ohms
- Entrée de référence: en boucle, couleur noire, analogique (1V) ou composite (2V ou 4V)
- Taux de restitution automatique SDI: 270/1485/2970 Mbps
- Bypass automatique du re-clocker Taux de passage: 3 Mbps – 3 Gbps
- 1x RS-422, protocole natif de Grass Valley
- 10/100/1000 Ethernet (RJ-45), API REST
- Serveur Web intégré pour le contrôle à distance sur un navigateur Web standard
| Formats Vidéo | HD: 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 1080i 25, 29.97, 30 1080PsF 23.98, 24, 25, 29.97, 30 720p 50, 59.94, 60SD: 625i 25 525i 29.97 |
| Entrées Vidéo | 3G-SDI, SMPTE-259/292/424, 8 or 10-bit Single-link 4:2:2 (1 x BNC per input) |
| Sorties Vidéo | 3G-SDI, SMPTE-259/292/424 8 or 10-bit Single-link 4:2:2 (1 x BNC per input) Reclocker: SMPTE 259/292/424 compliant, automatic rate selection |
| Entrées Audio | 8-channel, 24-bit SMPTE-259 SDI embedded audio, 48 kHz sample rate, synchronous |
| Sorties Audio | 8-channel, 24-bit SMPTE-259 SDI embedded audio, 48 kHz sample rate, synchronous |
| Switching | Quad-link (supports UHD 4K) Dual-link Multi-port SDI switching for two or four sources at once |
| Timecode | SDI RP188 preserved from inputs to outputs |
| Reference Input | Analog color black (1 V) or composite sync (2 or 4 V) Looping, non-terminating |
| Network Interface | 10/100/1000 Ethernet (RJ-45) Embedded web server for remote control |
| Machine Control | RS-422, Grass Valley Native Protocol 9-pin D-connector pin-out |
| Alimentation | 100 to 240 VAC, 50/60 Hz, 9 to 17 VDC, 12 VDC nominal, optional redundant power supply 35 W, 2.9 A at 12 VDC |
| Environnement | Température de fonctionnement: 0 à 40 ° C Température de stockage (hors tension): -40 à 60 ° C Humidité relative en fonctionnement: 10 à 90% sans condensation Altitude de fonctionnement: <10 000 '(<3 000 m) |
| Dimensions | 48.2 x 3.8 x 17.8 cm |
| Poids | 4.2 kg |
