Magewell USB Capture HDMI 4K Pro – Boîtier d’Acquisition Video
Présentation de la USB Capture HDMI 4K Pro

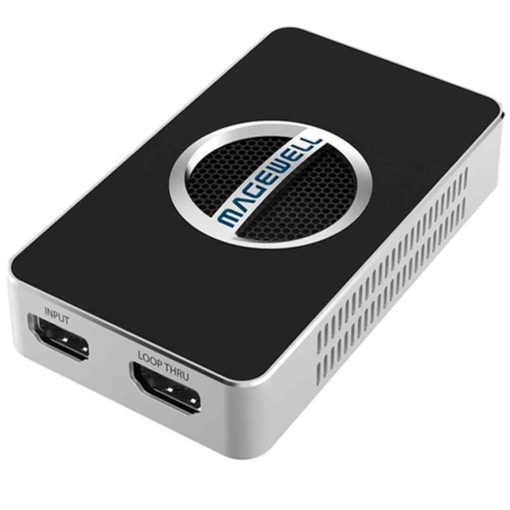

La USB Capture HDMI 4K Pro est une carte d’acquisition vidéo professionnelle conçue pour capturer des signaux HDMI jusqu’en 4Kp60 en 4:4:4, avec un traitement en temps réel basé sur FPGA. Grâce à son interface USB 3.2 Gen 2×2 à 20 Gbps, elle garantit une capture fluide sans solliciter le processeur de l’ordinateur. Aucun adaptateur secteur n’est requis, ce qui en fait une solution compacte, portable et puissante pour les professionnels de la vidéo, du streaming, ou de la visioconférence.

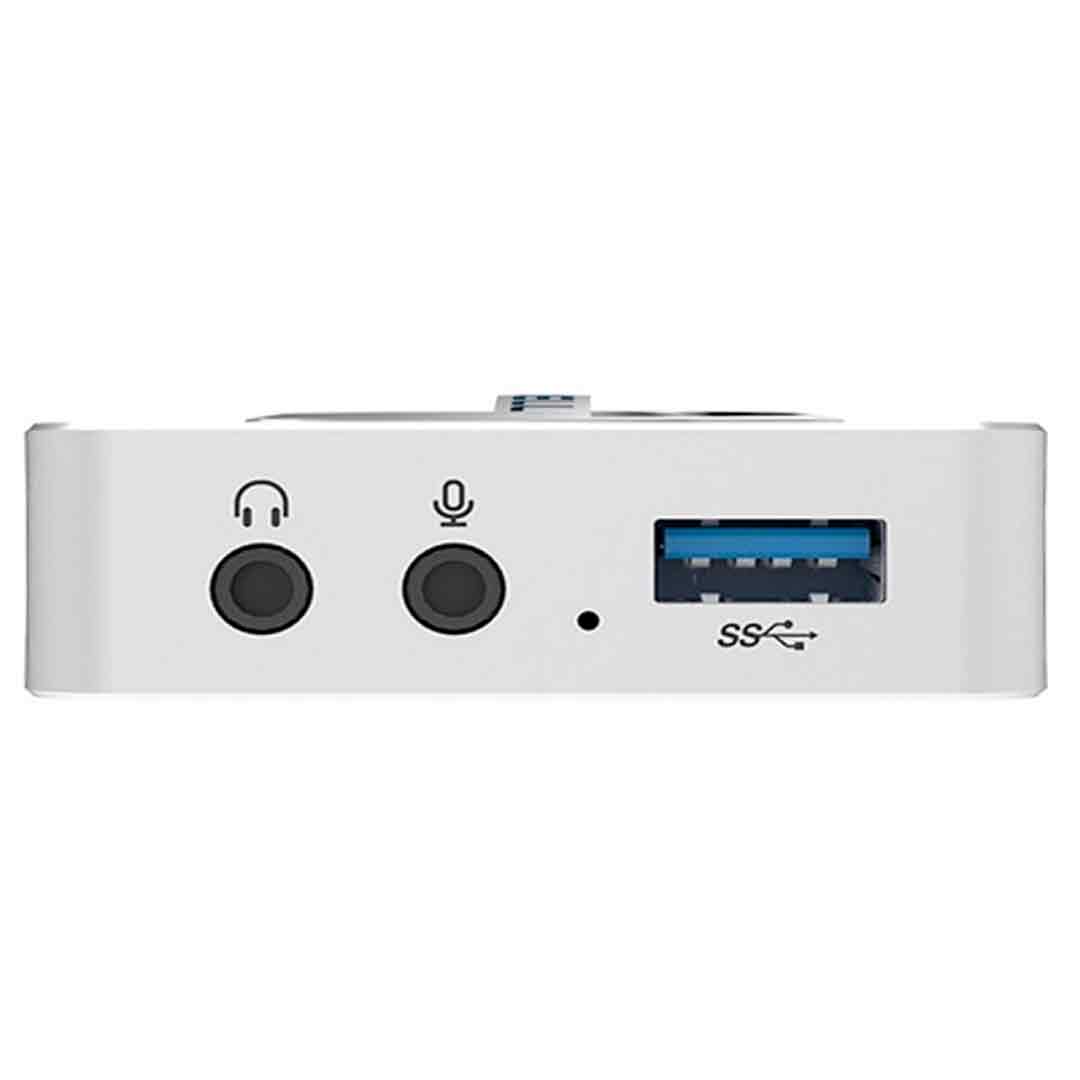

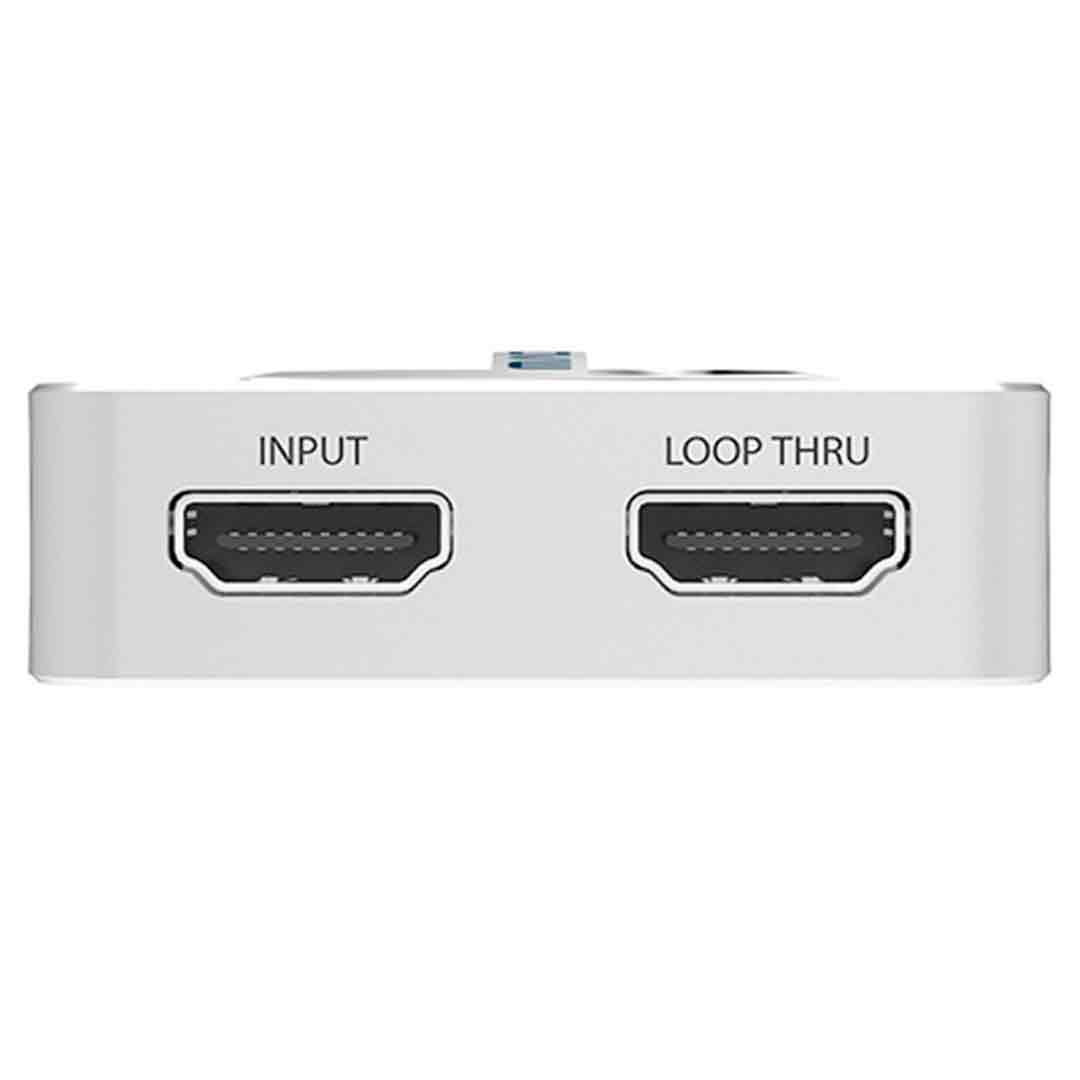

Elle prend en charge les signaux HDMI 2.0 et DVI-D, avec loop-through HDMI intégré, ce qui permet de capturer sans interruption de signal sur un moniteur externe. L’audio HDMI peut être extrait et envoyé vers une sortie casque 3,5 mm, ou remplacé par une source analogique via l’entrée micro 3,5 mm.
USB Capture HDMI 4K Pro : la capture HDMI 4K au service de votre workflow
Avec une bande passante de traitement vidéo de 700 mégapixels/seconde, la USB Capture HDMI 4K Pro permet d’acquérir des vidéos jusqu’à 4096×2160 à 60 fps, et jusqu’à 240 fps selon les résolutions. Elle supporte un grand nombre de formats : RGB/YUV 4:4:4, YUV 4:2:2, YUV 4:2:0 en 8/10/12 bits, avec sortie vidéo en P010, Y210, NV12, I420, YUYV, UYVY, RGB24 et RGB32.
Elle est parfaitement compatible avec les principaux logiciels du marché : OBS Studio, VLC, Zoom Rooms, Teams, Skype, QuickTime Player, et tous les outils basés sur DirectShow, V4L2 ou AVCaptureSession.
Cas pratiques
USB Capture HDMI 4K Pro en streaming
Utilisée avec OBS Studio ou XSplit, la carte USB Capture HDMI 4K Pro permet de diffuser un flux HDMI 4K vers les plateformes live sans latence, avec gestion indépendante de l’audio.
USB Capture HDMI 4K Pro en captation mobile
Sur un ordinateur portable, elle constitue une solution plug-and-play idéale pour capturer des conférences, présentations immersives ou des événements en haute résolution.
Points forts :
-
Capture HDMI jusqu’en 4Kp60 4:4:4 avec loop-through
-
Interface USB 3.2 Gen 2×2 20 Gbps sans alimentation externe
-
Extraction et insertion audio via jacks 3,5 mm
-
Jusqu’à 240 fps selon la résolution
-
Compatible Windows, macOS, Linux, Chrome OS
Caractéristiques

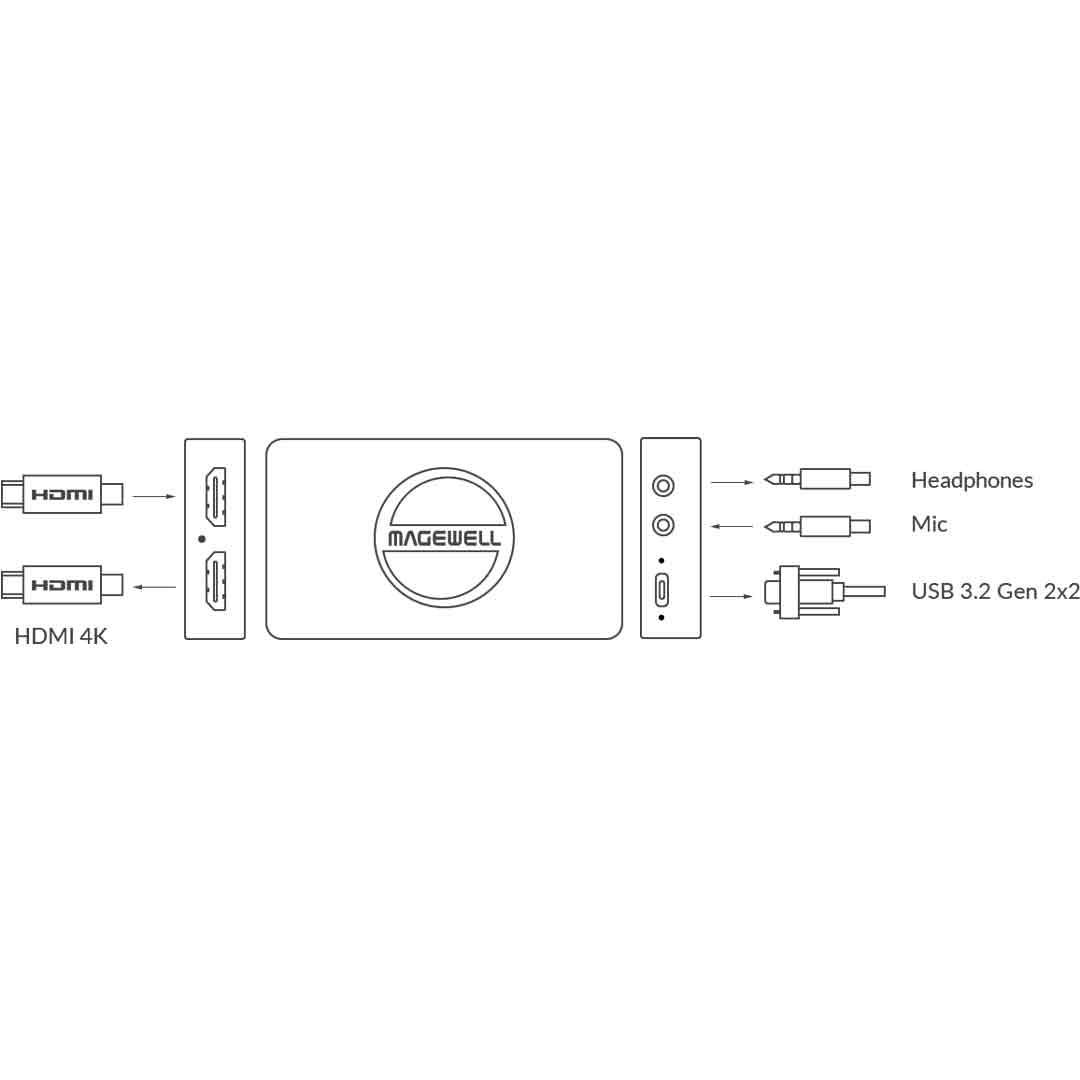

Entrées et sorties |
|
| Entrée vidéo | 1 x HDMI 2.0 / DVI-D |
| Sortie HDMI loop-through | Oui |
| Entrée audio analogique | 1 x mini-jack 3,5 mm (microphone – IEC60958, 2 canaux) |
| Sortie audio analogique | 1 x mini-jack 3,5 mm (casque – jusqu’à 2 canaux) |
Vidéo prise en charge |
|
| Résolution maximale d’entrée | 4096x2160 à 60 fps (4:4:4) |
| Résolutions prises en charge | 4096x2160p, 3840x2160p, 2560x1440p, 2560x1080p, 1920x1080p, 1280x720p, 720x576p, 720x480p |
| Fréquences d’images prises en charge | 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60 fps |
| Formats d’entrée vidéo | RGB/YUV 4:4:4 8/10/12 bits, YUV 4:2:2 12 bits, YUV 4:2:0 8/10/12 bits |
| Formats de sortie vidéo | P010, Y210, NV12, I420, YUYV, UYVY, RGB24, RGB32 |
| Traitements vidéo intégrés | Crop, mise à l’échelle, désentrelacement, conversion format/couleur/fréquence, flip/mirror |
Audio |
|
| Audio HDMI embarqué | Jusqu’à 8 canaux / 24 bits / 192 kHz |
| Entrée analogique | 2 canaux, conforme à la norme IEC60958 |
| Sortie analogique | 2 canaux, conforme à la norme IEC60958 |
Interface |
|
| Connectivité | USB 3.2 Gen 2x2 (20 Gbps) |
Compatibilité logicielle |
|
| Applications compatibles | OBS Studio, VLC, Zoom, Teams, Skype, XSplit, QuickTime Player, Gstreamer, etc. |
| APIs prises en charge | Windows DirectShow/Wave/DirectSound/WASAPI, Linux V4L2/ALSA, macOS AVCaptureSession/AudioUnit |
Systèmes d’exploitation compatibles |
|
| Windows | 10, 11, Server 2016/2019/2022 (x86 & x64) |
| Linux | x86, x64 et ARM, noyau 2.6.35 et supérieur |
| macOS | 10.9 et supérieur |
| Chrome OS | Oui |
Indicateurs LED |
|
| Statut LED | Pulsation lente : signal non détecté / Allumé : signal détecté / Double clignotement : erreur mémoire ou FPGA / Éteint : problème firmware ou alimentation |
Dimensions et consommation |
|
| Dimensions | 98,1 mm x 56,8 mm x 18 mm |
| Consommation maximale | 7,369 W |
| Courant max | 5 V / ~1,474 A |
Environnement |
|
| Température de fonctionnement | 0 à 60 °C |
| Température de stockage | -20 à 70 °C |
| Humidité relative | 5 % à 90 % sans condensation |
Contenu de la boîte
- 1x USB Capture HDMI 4K Pro
- 1x Câble HDMI
- 1x Câble USB 3.2 Type-C vers Type-C (80 cm)
- 1x Câble USB 3.2 Type-C vers Type-A (80 cm)
- 1x Guide de démarrage rapide
