Sortie vidéo SDI
1 x commutable entre SD/HD 10 bits

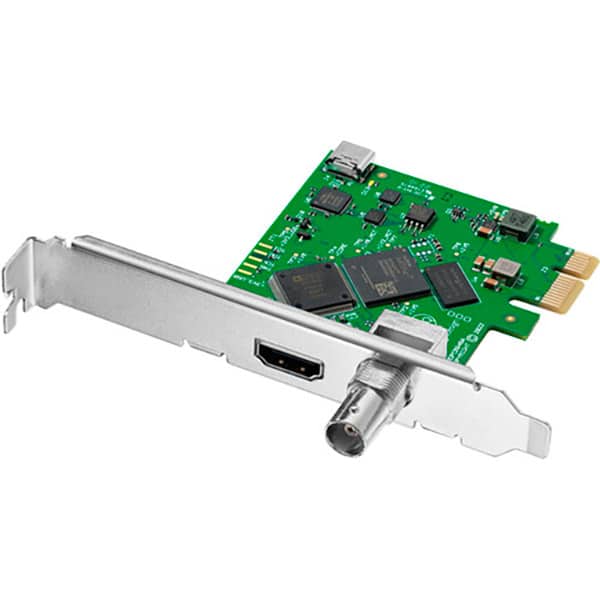

Blackmagic Design DeckLink Mini Monitor HD – Carte PCIe
Présentation de la Blackmagic Design DeckLink Mini Monitor HD
La Blackmagic Design DeckLink Mini Monitor HD est une carte PCIe qui permet de monitorer la sortie vidéo de votre ordinateur via SDI ou HDMI. Cette carte de lecture et monitoring est compatible avec les fentes PCIe à 1, 4, 8 et 16 voies. Elle prend en charge jusqu’au format DCI 2K et est compatible avec des logiciels tels que DaVinci Resolve et Final Cut Pro. Elle est également en mesure de réaliser la conversion matérielle de l’espace colorimétrique en temps réel. Enfin, elle bascule également automatiquement entre les formats SD et HD, de sorte qu’elle gère tous les formats vidéo courants ainsi que le HDR.
Points forts de la carte PCIe DeckLink Mini Monitor HD
- Lecture et monitoring de qualité broadcast
- Carte PCIe à 1 voie (pour 1 à 16 voies)
- Sorties SDI et HDMI
- Enregistrement jusqu’à DCI 2K en SDI
- Enregistrement jusqu’à HD en HDMI
- 8, 10, 12 bits, 4:2:2 / 4:4:4
- Prise en charge de l’espace colorimétrique REC 601/709
- Compatibilité Mac, Windows et Linux
Connexions
Débits SDI
270Mb, 1.5G, 3G
Sortie audio SDI
16 canaux intégrés en SD/HD
Sortie vidéo HDMI
1 x connecteur HDMI 2.0 de type A
Sortie audio HDMI
8 canaux intégrés en SD/HD
Interface pour l'ordinateur
PCI Express à 1 ligne de génération 2, compatible avec les fentes PCI Express à 1, 4, 8 et 16 lignes.
Codecs pris en charge
AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, HEVC, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR & DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes 422 LT, Apple ProRes 422 Proxy, 4:2:2 8 bits non compressé, 4:2:2 10 bits non compressé, 4:4:4 10 bits non compressé.
Logiciel
Logiciel inclus
Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility et pilote Blackmagic sur Mac OS et Windows. Media Express, Blackmagic Desktop Video Utility et pilote Blackmagic sur Linux.
Mise à jour du logiciel interne
Firmware intégré au logiciel de pilotage. Chargement lors du démarrage ou par mise à jour logicielle.
Installation physique
PCI Express à 1 ligne de génération 2, compatible avec les fentes PCI Express à 1, 4, 8 et 16 lignes sur Mac OS, Windows et Linux. Les systèmes Mac OS nécessitent un ordinateur Mac Pro doté de fentes PCI Express. Consultez les pages d’assistance pour voir la configuration requise.
Applications logicielles
Autres applications compatibles :
The Foundry Nuke, Sony Catalyst Production Suite, Tools On Air Just: Play & Live, Magix Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Grass Valley Edius, Softron Mreplay, Telestream Wirecast, Livestream Studio, Resolume Arena, Vegas Creative Software Vegas Pro, VidblasterX Studio and Broadcast, Unimedia Technologies UniplayOne and Uniplay-CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, DevTek Easy Media Suite, Boinx Software MimoLive, StudioCoast vMix, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard and CoralCG, Open Broadcaster Software Studio, Nautilus Studio Nemo3D, Burst Video Webclip2Go, Derivative TouchDesigner, Assimilate Scratch et Live Assist, NewBlue Title Live et Titler Pro, SGO Mistika.
Normes vidéo SDI
Normes vidéo SDI
525i59.94 NTSC, 625i50 PAL
Normes vidéo HD
720p50, 720p59.94, 720p60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30.
1080i50, 1080i59.94, 1080i60.
Normes vidéo 2K
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp50 DCI, 2Kp59.94 DCI,2Kp60 DCI.
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI.
Conformité aux normes SDI
SMPTE 259M, SMPTE 274M, SMPTE 296M, SMPTE 424M, SMPTE 425M A/B et SMPTE ST2108–1
Prise en charge des métadonnées SDI
RP 188/SMPTE 12M-2 et sous-titrage codé.
Échantillonnage audio SDI
Fréquence d'échantillonnage de normes de télévision de 48 kHz et 24-bits.
Échantillonnage vidéo SDI
4:2:2, 4:4:4
Précision des couleurs SDI
RVB 4:4:4 8, 10 et 12 bits jusqu'à 1080p30, et YUV 4:2:2 8 et 10 bits dans toutes les normes.
Espace colorimétrique SDI
REC 601, REC 709 et REC 2020
Prise en charge HDR SDI
Paquets de métadonnées HDR, caractéristiques de transfert HLG et PQ.
Prise en charge de multiples débits de données
La connexion vidéo SDI est commutable entre la SD et la HD.
Normes vidéo HDMI
Normes vidéo SDI
525i59.94 NTSC, 625i50 PAL
Normes vidéo HD
720p50, 720p59.94, 720p60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080i50, 1080i59.94, 1080i60.
Échantillonnage audio HDMI
Fréquence d'échantillonnage de normes de télévision de 48 kHz et 24 bits.
Échantillonnage vidéo HDMI
4:2:2 et 4:4:4
Précision des couleurs HDMI
RVB 4:4:4 10 et 12 bits jusqu'à 1080p30, RVB 4:4:4 8 bits et YUV 4:2:2 12 bits dans toutes les normes.
Configuration HDMI
HDMI 2.0 prend en charge la technologie Deep Color et le HDR. Configuration automatique à l'écran connecté.
Espace colorimétrique HDMI
REC 601, REC 709 et REC 2020
Prise en charge HDR HDMI
Paquets de métadonnées HDR, caractéristiques de transfert HLG et PQ.
Prise en charge de multiples débits de données
La connexion vidéo HDMI est commutable entre la SD et la HD.
Tampon de trame matériel
Traitement
Effets en temps réel
DaVinci Resolve, effets internes Final Cut Pro. Effets Adobe Premiere Pro CC Mercury Playback Engine. Effets internes Avid Media Composer.
Conversion de l'espace colorimétrique
Encodeur matériel en temps réel.
Caractéristiques physiques
92mm
Systèmes d'exploitation
Mac 11.1 Big Sur,
Mac 12.0 Monterey ou une version ultérieure.
Windows 11
Alimentation requise
Consommation d'énergie
3 Watts
Spécifications environnementales
Température d'utilisation
5° à 40° C (32° à 104° F)
Température de stockage
-20° à 45° C (-4° à 113° F)
DeckLink Mini Monitor HD
Support pour les cartes à profil bas
