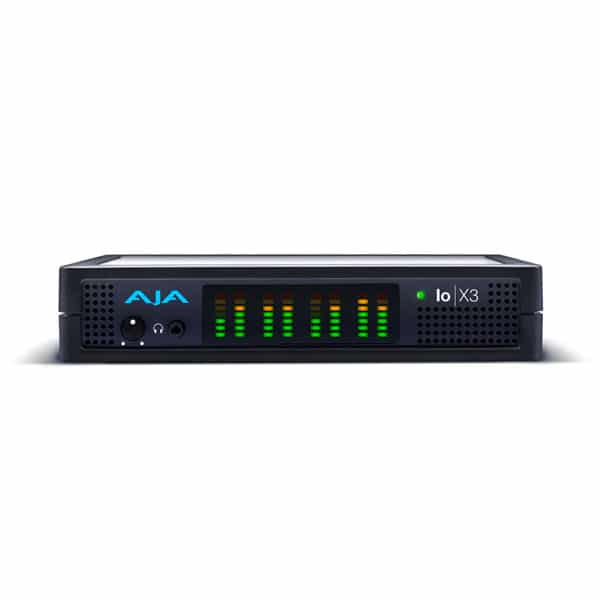

Présentation du AJA Io X3
Le AJA Io X3 est un périphérique d’Entrées / Sorties vidéo et audio professionnel connecté en Thunderbolt 3 qui offre une capture et une sortie HDR ou SDR 2K/HD via 3G-SDI et HDMI. Il rationalise les E/S HDR de haute qualité jusqu’à 2K/HD60p sur des Mac ou PC compatibles Thunderbolt 3 exécutant des applications vidéo et audio professionnelles.
Io X3 fournit une solution puissante pour les workflow SDI à un ou plusieurs canaux, offrant des E/S 2K/HD/SD HDR directement à partir de n’importe quel ordinateur portable ou station de travail. Rapide, flexible et silencieux, ce périphérique de capture et de sortie idéal pour une gamme d’environnements de production, y compris l’étalonnage colorimétrique haut de gamme, le mixage audio, le monitoring, le playback sur un tournage, mais aussi le montage à distance et les effets visuels.
Il intègre 4 entrées indépendantes pour les workflows avec OBS et Wirecast, ainsi que pour une surveillance MultiView simultanée pour chaque source. Il est également parfaitement adapté au streaming. Il dispose également de 8 ports audio analogiques commutables. Ainsi, vous pouvez basculer entre 8 canaux d’entrée ou de sortie, ou diviser la connectivité entre 4 entrées et 4 sorties. Jusqu’à 16 canaux audio sont inclus sur chaque port SDI et 8 canaux en HDMI. Compact, portable et rackable, le périphérique peut facilement être placé côte à côte avec un autre Io X3 dans un rack pour les besoins d’un studio, d’un car régie ou d’une assistance vidéo, vous permettant de bénéficier de jusqu’à 8 canaux d’E/S jusqu’à 2K/HD/SD dans un 1RU.
Points forts du AJA Io X3
- Prise en charge HDR sur les ports SDI et HDMI
- Quatre connexions bidirectionnelles 3G-SDI
- Fonctionnalité MultiViewer
- E/S audio analogique à 8 canaux via une connexion DB25
- Jusqu’à 16 canaux d’audio intégré sur chaque port SDI et jusqu’à 8 canaux sur HDMI
- Connexion audio analogique stéréo 3.5mm pour casque
- Port de contrôle RS-422
- Mode silencieux
- Kit de montage en rack en option
Video Formats
- (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (2K) 2048 x 1080PsF 23.98, 24, 25
- (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1080PsF 23.98, 24, 25, 29.97, 30
- (HD) 1080i 50, 59.94, 60
- (HD) 720p 50, 59.94, 60
- (SD) 625i 50
- (SD) 525i 59.94
Note: High Frame Rate support is dependent on Thunderbolt speed and system performance. Not all host systems will support all frame rates.
Video Input Digital
- 3G-SDI, SMPTE 425
- RGB 4:4:4 12-bit*, YCbCr 4:2:2 10-bit
- 1.5G-SDI, SMPTE 292M
- Single Link HD-SDI YCbCr 4:2:2 10-bit
- 270 Mbps SDI, SMPTE 259M-C
- YCbCr 4:2:2 10-bit, 8-bit
- HDMI v1.4b
- 30/36-bits/pixel, RGB or YUV, 2.25 Gbps
- 2K, HD, and SD
*Bit depth support is application dependent. Check with your software manufacturer for compatibility.
Video Output Digital
- 3G-SDI, SMPTE 425
- RGB 4:4:4 12-bit*, YCbCr 4:2:2 10-bit
- 1.5G-SDI, SMPTE 292M
- Single Link HD-SDI YCbCr 4:2:2 10-bit
- 270 Mbps SDI, SMPTE 259M-C
- YCbCr 4:2:2 10-bit, 8-bit
- HDMI v1.4b
- 30/36-bits/pixel, RGB or YUV, 2.25 Gbps
- 2K, HD, and SD with HFR support up to 60p (4:2:2), 10-bit
*Bit depth support is application dependent. Check with your software manufacturer for compatibility.
HDR
- SDI: VPID signaling for SDR/HDR Transfer Characteristics
- HDMI: HDR10 Support – HDR Infoframe metadata, compatible with HDMI 2.0a/CTA-861.3
- HDMI: HLG Support – compatible with HDMI 2.0b/CTA-861-G
Note: HDR support is application dependent. Check with your software manufacturer for compatibility.
Audio Input Digital
- 16-channel, 16 and 24-bit SMPTE-259 SDI embedded audio, 48 kHz sample rate, synchronous
- 8-channel, 16 and 24-bit HDMI embedded audio, 48 kHz sample rate, synchronous
Audio Output Digital
- 16-channel, 16 and 24-bit SMPTE-259 SDI embedded audio, 48 kHz sample rate, synchronous
- 8-channel, 16 and 24-bit HDMI embedded audio, 48 kHz sample rate, synchronous
Audio Input Analog
- 8-channel, 24 and 16-bit D/A analog audio, 48 kHz sample rate, balanced, using industry standard 8x XLR on DB-25 breakout cable (cable not included)
- +24 dBu full scale digital (0 dBFS)
- +/- 0.2 dB 20 to 20 kHz frequency response
- Input supported across Ch 1-8, Ch 1-4, or Ch 5-8 depending on configuration chosen
Audio Output Analog
- 8-channel, 24-bit D/A analog audio, 48 kHz sample rate, balanced, using industry standard 8x XLR on DB-25 breakout cable (cable not included)
- +24 dBu full scale digital (0 dBFS)
- +/- 0.2 dB 20 to 20 kHz frequency response
- Output supported across Ch 1-8, Ch 1-4, or Ch 5-8 depending on configuration chosen
- 2-channel, 18-bit D/A analog audio, 48 kHz sample rate, unbalanced, using standard 3.5mm jack
- 1.2V RMS full scale digital output level (0 dBFS)
Downstream Keyer
- Supports graphics up to 2K/HD with alpha channel over video, matte or framebuffer, or framebuffer content over incoming video or matte
LTC
- 1x BNC LTC input (dedicated)
- 1x BNC LTC output (dedicated)
Reference
- 1x BNC (dedicated)
- Analog Color Black (1V) or Composite Sync (2 or 4V)
- Nonterminating
Electrical Interface
- Thunderbolt 3 (2x)
Machine Control
- RS-422, Sony 9-pin protocol
- 9-pin D-connector pinout is as follows:
| 1 | GND |
| 2 | RX- |
| 3 | TX+ |
| 4 | GND |
| 5 | No Connection |
| 6 | GND |
| 7 | RX+ |
| 8 | TX- |
| 9 | GND |
| Shell | GND |
Size (w x d x h)
- 8.74″ x 7.09″ x 1.65″ (222.0 x 180.09 x 41.91 mm)
Weight
- 3.1 lbs. (1.5 kg)
Power
- 10-20V, 23W typical, 28W max
Environment
- Safe Operating Temperature Range: 0 to 35 C (32 to 95 F)
- Safe Storage Temperature (Power OFF): -40 to 60 C (-40 to 140 F)
- Operating Relative Humidity: 10-90% noncondensing
- Operating Altitude: <3,000 meters (<10,000 feet)
