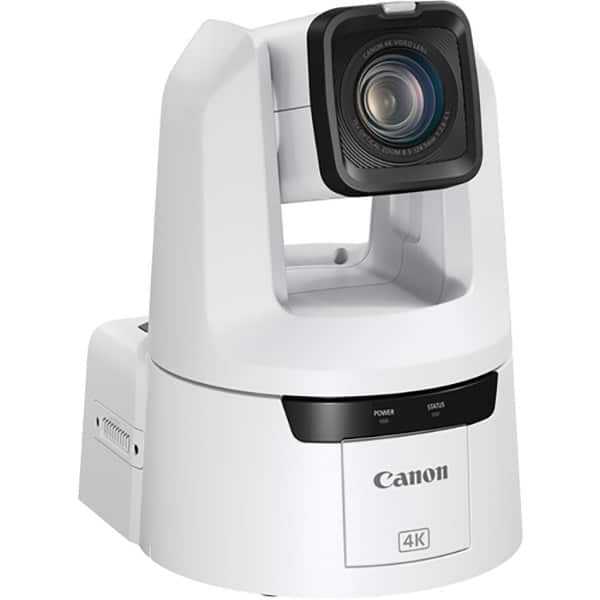

Canon CR-N500 (Blanche) – Caméra PTZ

Appareil photo

• Capteur d’image
  Capteur CMOS à plaque unique de type 1,0 (1,0″)
• Nombre de pixels effectifs
  env. 8,29 millions de pixels (3840 x 2160)
• Objectif
  f=8,3 – 124,5 mm, F/2,8 à 4.5, zoom optique 15x, diaphragme à iris à 9 lamelles
• Zoom optique
  Zoom optique 15x
• Zoom numérique
  Zoom numérique 20x
• Distance focale
  f=8,3 à 124,5 mm, F/2,8 à 4,5,
  distance focale équivalente à 35 mm : environ 25,5 (GA) à 382,5 mm (T)
• Angle de vue
  Horizontal : 73,0° (GA) à 5,7° (T)
  Vertical : 45,2° (GA) à 3,2° (T)
• Éclairage minimal du sujet
  3840 × 2160 : environ 1,5 lux (à une vitesse d’obturation de 1/30 s, cadence 29,97P, gain 33,0 dB)
  1920 × 1080 : environ 3 lux (à une vitesse d’obturation 1/60 s, cadence 59,94P, gain 33,0 dB)
• Vitesse d’obturation
  1/3 à 1/2000 s (les valeurs spécifiques dépendent de la fréquence d’image et de la cadence)
• Diaphragme
  Ouverture manuelle/automatique
• Gain
  -6,0 db ～ 33,0 db
• Filtre à densité neutre (ND)
  Intégré (désactivé, 1/4, 1/16, 1/64), actionné par moteur
• Balance des blancs
  AUTO (AWB), réglage A, réglage B, réglages prédéfinis (lumière du jour : 5600 K*, lumière tungstène : 3200 K*),
  réglage de la température de couleur (2000 K à 15.000 K), manuel* Les températures de couleur sont données à titre de référence uniquement.
• Mise au point
  Mode de mise au point : manuel, MF avec AF amélioré, mise au point continue, AF de visage, suivi de visage
  Type AF : autofocus CMOS Dual Pixel, autofocus par contraste
• Gamma
  Normal1 (standard), Normal2 (x4,0), Normal3 (BT.709), Normal4 (x5,0), Wide DR, Canon Log 3
• Panoramique et inclinaison
  Plage de fonctionnement panoramique : horizontal ±170°
  Vitesse de fonctionnement panoramique : de 0,1° à 100°/s.
  Plage de fonctionnement de l’inclinaison : verticale -30° à +90°
  Vitesse de fonctionnement de l’inclinaison : de 0,1° à 100°/s.

Panoramique/Inclinaison

• Protocole
  Protocole : XC (de Canon), RTSP/RTP, NDI|HX, RTMP/RTMPS, communication standard (série), communication standard (IP)

Serveur

• Format de sortie vidéo : SDI
  1920 × 1080 : 59,94P/59,94i, 50,00P/50,00i/25,00P, 29,97P/23,98P (4:2:2 10 bits)
  1280 × 720 : 59,94P, 50,00P (4:2:2 10 bits)
  – Même format vidéo requis pour SDI et HDMI (impossible de sélectionner différents formats pour
  SDI et HDMI)
  – Lorsque 3840 × 2160 est sélectionné pour HDMI, la vidéo ne sortira pas en SDI.
• Format de sortie vidéo : HDMI
  3840 × 2160 : 29,97P, 25,00P, 23,98P (4:2:2 10 bits)
  1920 × 1080 : 59,94P/59,94i, 50,00P/50,00i/25,00P, 29,97P/23,98P (4:2:2 10 bits)
  1280 × 720 : 59,94P, 50,00P (4:2:2 10 bits)
  – Même format vidéo requis pour SDI et HDMI (impossible de sélectionner différents formats pour
  SDI et HDMI)
  – Lorsque 3840 × 2160 est sélectionné pour HDMI, la vidéo ne sortira pas en SDI.
• Format de sortie vidéo : IP
  3840 × 2160 : 29,97 ips, 14,99 ips, 5,00 ips (4:2:0 8 bits)
  1920 × 1080 : 59,94 ips, 29,97 ips, 14,99 ips, 5,00 ips (4:2:0 8 bits)
  1280 × 720 : 59,94 ips, 29,97 ips, 14,99 ips, 5,00 ips (4:2:0 8 bits)
  640 × 360 : 59,94 ips, 29,97 ips, 14,99 ips, 5,00 ips (4:2:0 8 bits)
  – Si 59,94/50,00 Hz est sélectionné pour la fréquence d’image, le format 3840 × 2160 ne peut pas être sélectionné.
  – Une cadence supérieure à la fréquence d’image ne peut pas être sélectionnée.
  – JPEG possède un motif fixe en fonction de la fréquence d’image (le format est fixe et ne peut pas être sélectionné)
  Résolution : 1280 × 720
  Lorsque la fréquence d’image est de 59,94/50,00 Hz : 14,99 ips, lorsque la fréquence d’image est de 23,98 Hz : 11,99 ips, lorsque la fréquence d’image est de 29,97/25,00 Hz : 12,50 ips
• Format de sortie vidéo : USB
  –
• Préréglage
  Nombre de préréglages : 100 max. (inclut la position par défaut)

Interface

• Contrôle des communications
  Réseau local, Wi-Fi, série, IR
• Connecteur réseau
  LAN x 1, RJ45, 1000Base-T
• Prise 3G-SDI OUT
  Jack BNC (sortie uniquement) x 1, 0,8 Vp-p/75 Ω, non équilibré
  Compatible avec SMPTE 424, SMPTE 425, SMPTE ST 299-2
  Audio intégré, timecode (VITC/LTC)
• Prise GEN-LOCK
  Jack BNC x 1, 1,0 Vp-p/75 Ω, entrée uniquement
• Prise HDMI OUT
  Connecteur HDMI x 1, sortie uniquement
• Prise RS-422
  Connecteur RJ45 x 1
• Prises ENTRÉE 1/ENTRÉE 2
  Entrée XLR/audio (jack 3 broches) (broche1 : blindage, broche2 : chaud, broche3 : froid), 2 kits, équilibré
  Sensibilité (MIC) : -60 dBu (centre de volume manuel, pleine échelle -18 dB)/600 Ω/atténuateur : 20 dB
  Sensibilité (LINE) : +4 dBu (centre de volume manuel, pleine échelle -18 dB)/1 kΩ ou plus
  Tension d’alimentation : 48 V CC (résistance de polarisation : 6,8 kΩ)
• Prise MIC
  Mini-jack stéréo ϕ3,5 mm (non équilibré, alimentation secteur prise en charge)
  Sensibilité (MIC) : -72 dBV (centre de volume manuel, pleine échelle -18 dB)/1 kΩ ou plus/atténuateur : 20 dB
  Sensibilité (LINE) : -10 dBV (centre de volume manuel, pleine échelle -18 dB)/1 kΩ ou plus
  Tension d’alimentation : 2,4 V CC (résistance de polarisation : 2,2 kΩ)
• Borne USB
  Type A (USB 2.0) x 1 (extension à venir)

Caractéristiques physiques

• Environnement d’utilisation
  Température
  0°C à +40°C (+32°F à +104°F)
  Humidité
  10 % à 90 % (sans condensation)
• Alimentation électrique
  PoE : PoE + alimentation PoE via un connecteur local (compatible IEEE802.3at)
  – PoE ne peut pas être utilisé
  Source d’alimentation externe : 24 V CC (avec l’adaptateur secteur inclus)
• Consommation
  Entrée PoE+ : env. 19,6 W* max. (boîtier uniquement)
  Entrée CC : env. 18,6 W max. (boîtier uniquement)* Classe 4 (25,5 W requis) pour les dispositifs d’alimentation électrique
• Dimensions (L × P × H)
  Env. 200 x 269 x 208 mm (7,87 x 10,59 x 8,19 pouces) (hors protubérances)
• Poids
  Env. 4,1 kg (9,04 lb) (boîtier uniquement)
• Norme IP
  –
