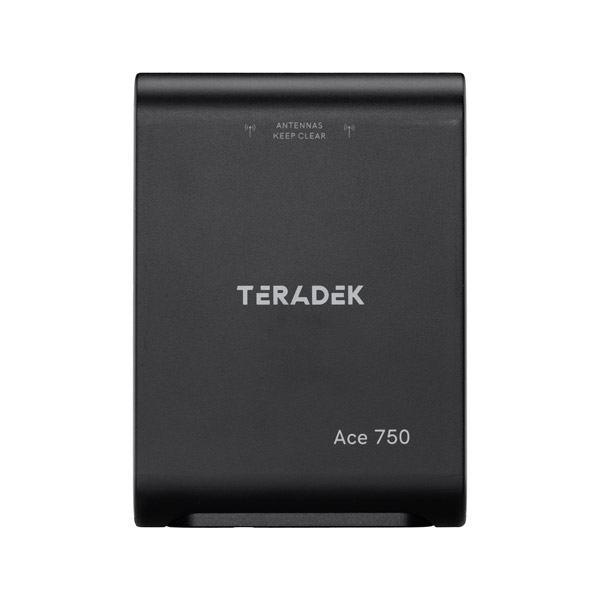

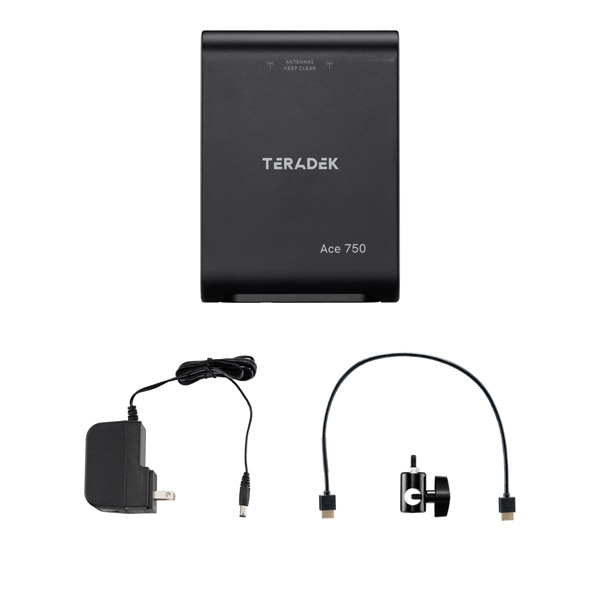

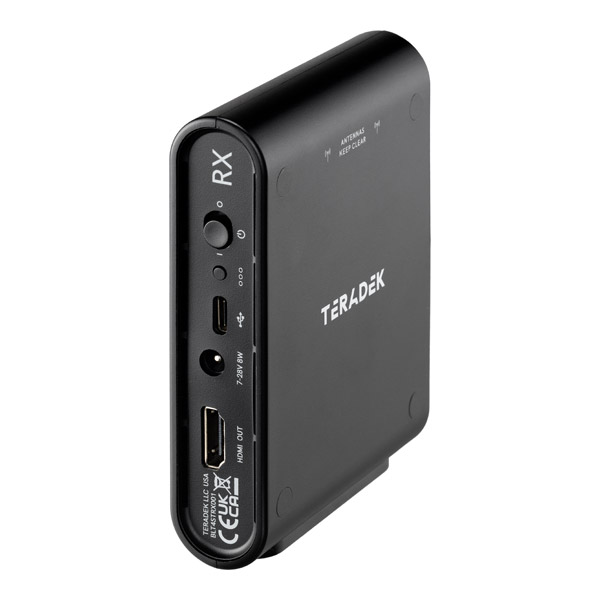

Teradek ACE 750 RX – Recepteur
Présentation du Teradek ACE 750 RX
Le Teradek ACE 750 est un système vidéo sans fil HDMI compact et léger, doté d’antennes intégrées, conçu pour être utilisé avec des appareils photo sans miroir, des caméscopes, des caméras d’action et des flux A/V.
Il transmet des vidéos et des audios HDR 4Kp30 non compressés et sans délai, offrant une portée allant jusqu’à 230 mètres.
Compatible avec les modèles Bolt 4K et Bolt 6 en modes 5 GHz et 6 GHz, il est également conforme aux directives d’utilisation de la fréquence et de la puissance de la FCC et de la CE.
Le Teradek ACE 750 dispose d’un motif de trous intégré pour le montage et peut être alimenté avec des batteries NP-F ou LP-E6 en utilisant une plaque en forme de L en option.
Il bénéficie de la même technologie sans fil fiable que celle trouvée dans la ligne de produits Bolt, garantissant ainsi une compatibilité totale avec tous les modèles Bolt 4K et Bolt 6.
Points forts du Teradek ACE 750 RX

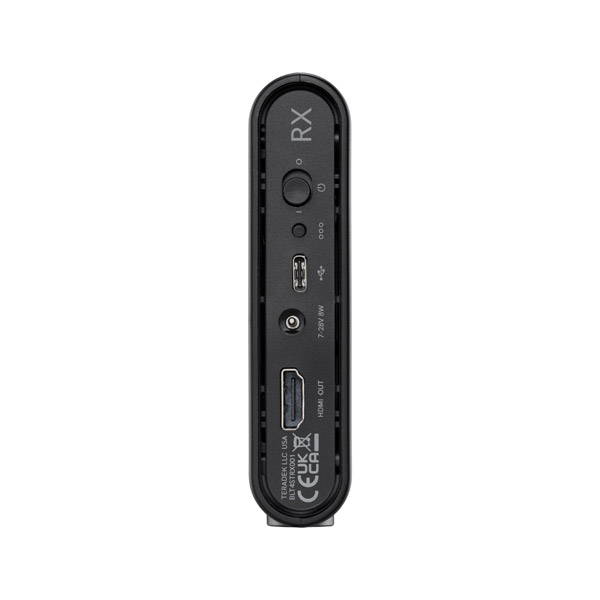

Port HDMI
HDR 10 bits à 4Kp30
Portée de 230 mètres
Utilise les fréquences 5 GHz et 6 GHz
Compatible avec la gamme Bolt 6 et Bolt 4K
Contrôle Bluetooth via l’application Bolt Manager

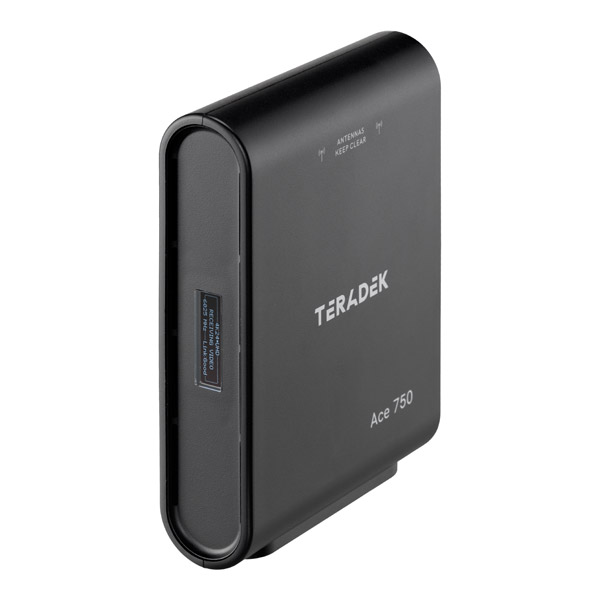

Écran OLED
- ACE 750 RX – Récepteur
|
|
ACE 750- RX |
|
|
VIDEO |
||
|
Video Inputs |
|
N/A |
|
Video Outputs |
|
1x HDMI 1.4b Type-A receptacle |
|
SDI Ancillary Data Support |
|
N/A |
|
Color Sampling |
|
YCbCr 4:2:2 10-Bit RGB 4:4:4 8-bit |
|
Delay (TX to RX) |
|
<0.001sec |
|
Supported Resolutions |
|
4Kp23.98/24/25/29.97/30 1080p23.98/24/25/29.97/30/50/59.94/60 1080i50/59.94/60 720p50/59.94/60 |
|
Input Cross Conversion |
|
N/A |
|
Output Video Scaling |
|
N/A |
|
VIDEO PROCESSING |
||
|
Video Compression |
|
Visually lossless |
|
Test Pattern Generator |
|
N/A |
|
Spectrum Analyzer |
|
N/A |
|
Color Correction |
|
N/A |
|
AUDIO |
||
|
Audio Compression |
|
48kHz 24-bit PCM |
|
Audio Input |
|
N/A |
|
Audio Output |
|
Embedded HDMI Audio Input (2 channel) |
|
PHYSICAL ATTRIBUTES |
||
|
Dimensions |
|
4.39” x 3.19” x 1” (112mm x 81mm x 25mm) |
|
Weight |
|
6.6 oz (187g) |
|
Construction |
|
ABS Plastic / Milled Aluminium |
|
INTERFACES |
||
|
Configuration Interface |
|
OLED display: Input video format Selected frequency Video Quality % Link status |
|
Switches |
|
On/Off Switch |
|
Recessed Button |
|
Enable/disable Bluetooth |
|
Desktop App |
|
Bolt Manager application for OSX & Windows |
|
Mobile App |
|
Bolt App |
|
USB Interface |
|
Upgrade via USB-C |
|
Bluetooth Compatibility |
|
Yes |
|
NETWORK |
||
|
Wireless |
|
DFS Frequencies: 5.270 ~ 5.670 GHz Non-DFS Frequencies: 5.190 ~ 5.230 GHz, 5.755 ~ 5.795 GHz, and 5.945 ~ 6.425GHz |
|
Bluetooth |
|
2.4 GHz |
|
RF Channel Selection |
|
Auto only, 40 MHz only, no blocked frequencies |
|
Encryption |
|
AES-256, RSA-1024 key exchange |
|
RF power |
|
17 dbm EIRP (1x external 2dBi antenna; <51mW transmit power) |
|
Antennas |
|
5x 2dBi Internal antennas |
|
Range |
|
Up to 750 ft line of sight |
|
Multicast |
|
TX transmits video to up to 6 receivers simultaneously |
|
Noise Rejection |
|
Can coexist with Wi-Fi and 5GHz cordless phones, and can operate up to 4 sets in same location |
|
Interoperability |
|
Compatible with Bolt 4k and Bolt 6 products |
|
POWER |
||
|
Power Input |
|
Barrel connector 7-18V |
|
Battery |
|
None, optional Gold or V mount battery plate |
|
Nominal Power Consumption |
|
6 Watts |
|
Operating Temperature |
|
32~104°F (0~40°C) |
|
GENERAL |
||
|
Mountability |
|

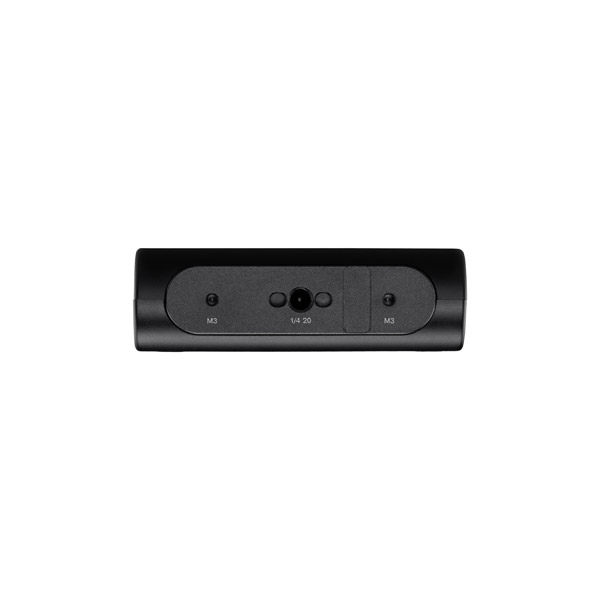

Multiple mounting options with M3 and 1/4-20” holes |
