SONY HXCU-FZ90N – Unité de commande pour caméra HXC-FZ90 Neutrik

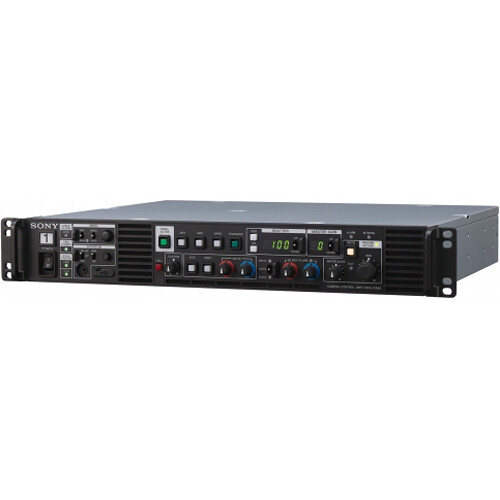

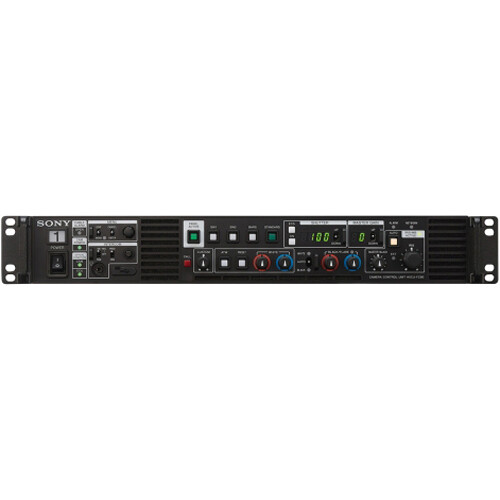

Présentation de l’unité de commande SONY HXCU-FZ90N
L’unité de commande HXCU-FZ90N de Sony est conçue pour accompagner la caméra HXC-FZ90 Neutrik. Elle supporte la 4K HDR (HLG/S-Log3) et SR Live pour HDR, offrant une solution évolutive et économique. Deux modèles sont disponibles : le HXCU-FZ90N avec connecteur Neutrik et le HXCU-FZ90L avec connecteur Lemo.
- Cadences multiples : Support des formats 2160/50p, 59.94p et 60.00p via 12G-SDI et 1080/50p, 59.94p et 60.00p via 3G-SDI.
- Prise en charge de la 4K HDR : Mise à niveau logicielle pour production en 4K HDR avec espace colorimétrique BT.2020.
- Extension de câble en fibre : Transport d’images de haute qualité sur une distance allant jusqu’à 10 km via une connexion fibre monomode Neutrik, ou jusqu’à 300 m pour les signaux et l’alimentation.
Points forts de l’unité de commande SONY HXCU-FZ90N
- Compatibilité 4K HDR : Prend en charge la production en 4K HDR avec HLG/S-Log3.
- Options de connectivité : Disponibilité en versions avec connecteurs Neutrik ou Lemo.
- Évolutivité : Facilité de mise à niveau logicielle pour répondre aux besoins futurs.
- Support des cadences multiples : Flexibilité avec support de différentes cadences via 12G-SDI et 3G-SDI.
- Extension de câble : Transport de signaux sur de longues distances grâce à la connexion fibre.
1x Sony HXCU-FZ90 4K/HD Camera Control Unit for HXC-FZ90 Camera (LEMO)
1x Tally Number Plate Set (0-9)
1x Limited 1-Year Manufacturer Warranty
Alimentation requise
De 100 V à 240 V CA, 50/60 Hz
Température de fonctionnement
De 5 °C à +40 °C
Température de stockage
De -20 °C à +60 °C
Dimensions (L x H x P)*1 (L : sans support de montage en rack)
482 (424) x 66 x 366 mm
Poids
Environ 5,9 kg
Environ 13 lbs
Environ 13 lbs
Format de signal
4K 2160 : 59,94p, 50p (2SI, SQD, niveau A/B) HD 1080 : 59,94p, 59,94i, 50p, 50i, 29,97 PsF, 25 PsF, 23,98 PsF, HD 720 : 59,94p, 50p SD 480 : 59,94i, 576 : 50i
Caméra
Fibre optique (x1), câble CCFN ou câble à fibre monomode (type LC)
Distance d'alimentation
300 m
Distance du câble à fibre en source d'alimentation locale
10 km (max.) via câble à fibre monomode (type LC) (avec HXC-FZ90)
Intercom (sur le panneau avant)
ÉCOUTEURS : Mini jack 4 pôles
Intercom/Tally/Programme
D-sub 25 broches, femelle (x1)
• INTERCOM (PROD, ENG), 4 fils/RTS : 0 dBu, Clear-Com : -14 dBu
• PGM
• TALLY (R, G)
• SORTIE DE PRÉVISUALISATION
• INTERCOM (PROD, ENG), 4 fils/RTS : 0 dBu, Clear-Com : -14 dBu
• PGM
• TALLY (R, G)
• SORTIE DE PRÉVISUALISATION
Télécommande
8 broches (x 1)
Corps
12 broches (x1)
LAN COM
RJ-45 8 broches
LIGNE PRINCIPALE RESEAU
RJ-45 8 broches
Référence
BNC (x2), Entrée : HD : SMPTE 274M, sync. à trois niveaux, 0,6 Vpp, 75 Ω SD : Black Burst (NTSC : 0,286 Vpp, 75 Ω / PAL : 0,3 Vpp, 75 Ω)
Prompteur
BNC (x2), Entrée : VBS, 1,0 Vc-c, 75 Ω, 1 système, Sortie : Boucle itérative
E/S SDI 1 à 4
E/S SDI 3G/HD/SD
BNC (x4)
SDI 3G : SMPTE ST424/425 niveau A/B、
0,8 Vpp、75 Ω、2,970 Gb/s 2,967 Gb/s
SDI HD : SMPTE ST292、0,8 Vpp、75 Ω、
1,485 Gb/s / 1,4835 Gb/s
SDI SD : SMPTE ST259、0,8 Vpp、75 Ω、
270 Mb/s
SDI/HD SDI/SD SDI 3G
BNC (x4)
SDI 3G : SMPTE ST424/425 niveau A/B、
0,8 Vpp、75 Ω、2,970 Gb/s 2,967 Gb/s
SDI HD : SMPTE ST292、0,8 Vpp、75 Ω、
1,485 Gb/s / 1,4835 Gb/s
SDI SD : SMPTE ST259、0,8 Vpp、75 Ω、
270 Mb/s
SDI/HD SDI/SD SDI 3G
Entrée CA
(x1), de 100 V à 240 V CA
Sortie SDI 1,2
SORTIE SDI 3G/HD/SD
BNC (x4)
SDI 3G : SMPTE ST424/425 niveau A/B、
0,8 Vpp、75 Ω、2,970 Gb/s 2,967 Gb/s
SDI HD : SMPTE ST292、0,8 Vpp、75 Ω、
1,485 Gb/s / 1,4835 Gb/s
SDI SD : SMPTE ST259、0,8 Vpp、75 Ω、
270 Mb/s
SDI/HD SDI/SD SDI 3G
BNC (x4)
SDI 3G : SMPTE ST424/425 niveau A/B、
0,8 Vpp、75 Ω、2,970 Gb/s 2,967 Gb/s
SDI HD : SMPTE ST292、0,8 Vpp、75 Ω、
1,485 Gb/s / 1,4835 Gb/s
SDI SD : SMPTE ST259、0,8 Vpp、75 Ω、
270 Mb/s
SDI/HD SDI/SD SDI 3G
Sortie UHD 1,2
SORTIE SDI 12G/6G/3G/HD
BNC (x2)
SDI 12G : SMPTE ST2082、0,8 Vpp、75 Ω、
11,88 Gb/s / 11,868 Gb/s
SDI 6G : SMPTE ST2081、0,8 Vpp、75 Ω、
5,940 Gb/s / 5,934 Gb/s
SDI 3G : SMPTE ST424/425 niveau A/B、
0,8 Vpp、75 Ω、2,970 Gb/s / 2,967 Gb/s
SDI HD : SMPTE ST292、0,8 Vpp、75 Ω、
1,485 Gb/s 1,4835 Gb/s
BNC (x2)
SDI 12G : SMPTE ST2082、0,8 Vpp、75 Ω、
11,88 Gb/s / 11,868 Gb/s
SDI 6G : SMPTE ST2081、0,8 Vpp、75 Ω、
5,940 Gb/s / 5,934 Gb/s
SDI 3G : SMPTE ST424/425 niveau A/B、
0,8 Vpp、75 Ω、2,970 Gb/s / 2,967 Gb/s
SDI HD : SMPTE ST292、0,8 Vpp、75 Ω、
1,485 Gb/s 1,4835 Gb/s
Caractère/Sync
BNC (x1), VBS, 1 Vpp、75 Ω
SYNC HD : sync à trois niveaux、 0,6 Vpp、75 Ω
SYNC SD : NTSC : 0,286 Vpp、75 Ω
PAL : 0,3 Vpp、75 Ω
SYNC HD : sync à trois niveaux、 0,6 Vpp、75 Ω
SYNC SD : NTSC : 0,286 Vpp、75 Ω
PAL : 0,3 Vpp、75 Ω
Sortie audio CH-1/CH-2
XLR 3 broches, mâle (x2), 0/-20 dBu/+ 4dBu
Accessoires
1 jeu de plaques d’immatriculation Tally (0~9)
Mode d’emploi Manuel d’utilisation de l’appareil photo CD-ROM (1), JP, GB, FR, DE, IT, ES, CS
Guide d’utilisation (1)
Livret de garantie (1)
Mode d’emploi Manuel d’utilisation de l’appareil photo CD-ROM (1), JP, GB, FR, DE, IT, ES, CS
Guide d’utilisation (1)
Livret de garantie (1)
