Canon EU-V2 – unité d’expansion 2

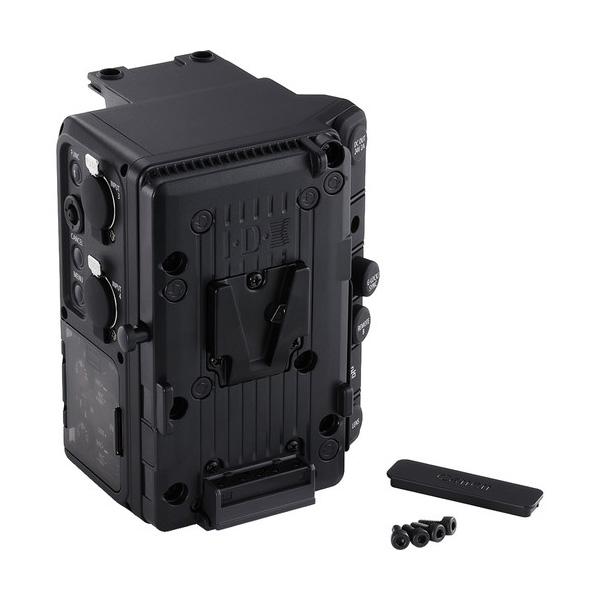

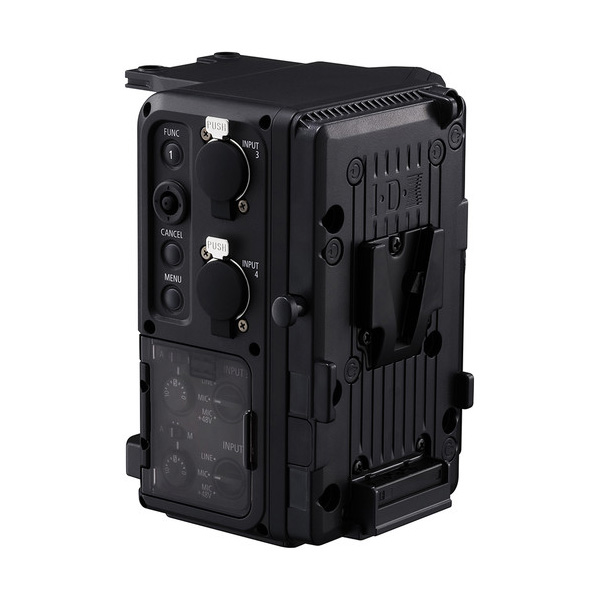

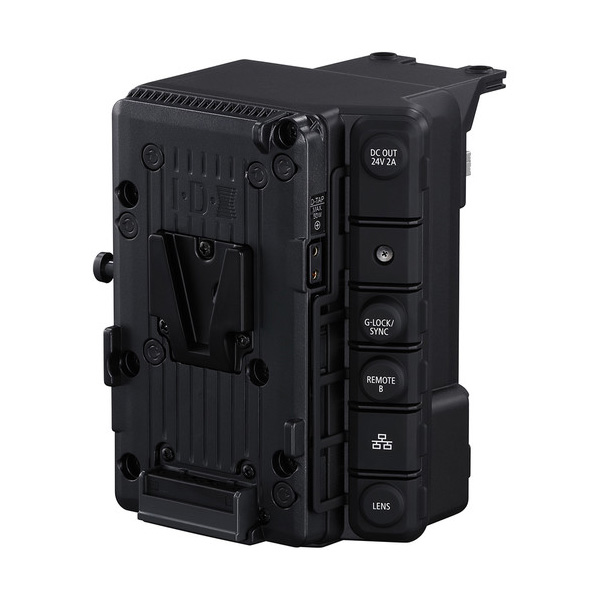

L’unité d’extension 2 EU-V2 de Canon se fixe sur votre caméra C500 Mark II et fournit un support de batterie V-mount pour l’alimentation ainsi que des ports qui étendent ses capacités. L’unité d’extension ajoute cinq ports: Genlock / Sync Out, Remote B (RS-422), Ethernet, DC Out (24V, 2A) et un port de contrôle de l’objectif. Ainsi votre caméra C500 Mark II fonctionne comme une caméra de production grand format, en ajoutant deux connecteurs XLR à 3 broches pour l’entrée audio. La plaque V-mount comprend une sortie D-Tap pour alimenter les accessoires.

Le port Genlock / Sync Out accepte un signal Genlock qui asservit votre caméra à la même base de temps que l’autre équipement recevant le signal Genlock. Le port Remote B vous permet de contrôler votre caméra à l’aide du protocole RS-422, tandis que le port Ethernet vous permet de connecter votre caméra à un réseau local pour des applications de contrôle et de diffusion en direct. Le port de sortie CC fournit l’alimentation pour les accessoires, tandis que le port de commande d’objectif vous permet d’interfacer certains objectifs. Les ports ont des protections en caoutchouc pour protéger les connecteurs de la poussière lorsqu’ils ne sont pas utilisés.

Genlock est la colonne vertébrale de la production en direct / en diffusion puisqu’il veille à ce que tous les équipements de production, caméras et commutateurs, fonctionnent en phase les uns avec les autres. Cela évite les images saccadées ou les cadres noirs lors du changement de source.

L’unité d’extension peut alimenter ses ports ainsi que votre caméra via la V-mount intégrée. Toutefois, vous ne pouvez pas alimenter l’adaptateur à partir de la caméra car les connecteurs XLR, le port d’alimentation CC et le port d’objectif ne peuvent être alimentés que par une batterie V-Mount et non par le boîtier.
